いいえ、UML（統一モデリング言語）ダイアグラムはオブジェクト指向プログラミング（OOP）専用ではありません。UML は当初、OOP の原則を念頭に置いて設計されましたが、関数型プログラミング、リレーショナルデータベース設計、マイクロサービス、DevOps インフラストラクチャなど、現代的なソフトウェアパラダイム全体でシステムを可視化するための多用途な標準へと進化しました。従来の OOP 以外の文脈で UML をどのように使用するかを理解することで、開発チームは「コードとしてのダイアグラム」といった現代的なプラクティスを用いて、複雑なソフトウェアアーキテクチャを効率的に文書化することができます。コードとしてのダイアグラム.
誤解：なぜ UML は厳密に OOP と関連付けられているのか
UML が OOP 専用であるという考えは、その歴史に由来します。1990 年代半ばにグレイディ・ブーチ、イヴァー・ヤコブソン、ジェームズ・ラムバ（「3 人の親友」と呼ばれる）によって作成された UML は、いくつかのオブジェクト指向モデリング手法を統合しました。その結果、クラス図や継承矢印といった UML の基本的な視覚構造は、クラス、インターフェース、多態性といった OOP の中核的な構成要素を反映しています。
しかし、UML を OOP のみに制限することは、UML 仕様の半分超を見落とすことになります。UML 2.5 では、14 の異なるダイアグラムタイプが定義されており、これらは 2 つの主要なグループに分類されています。
- 構造図：システムの静的な側面を表します（例：クラス図、コンポーネント図、デプロイメント図、パッケージ図）。
- 行動図：動的な相互作用や状態変化を表します（例：シーケンス図、アクティビティ図、状態マシン図、ユースケース図）。
クラス図のような構造図は OOP コードと密接に対応していますが、行動図はワークフローロジック、ネットワーク通信、実行順序を記述します。これらはすべてのソフトウェアパラダイムに共通する概念です。
OOP を超えて：非 OOP パラダイムが UML をどのように活用するか
エンジニアは日常的に、非オブジェクト指向のフレームワークや現代的な技術スタック全体における視覚的なドキュメンテーションの課題を解決するために UML を適用しています。
1. 関数型プログラミングと手続き型プログラミング
関数型プログラミングは、オブジェクトではなく、不変データと純粋な関数パイプラインを強調します。これらのシステムは、特定の UML 行動図を用いて容易にマッピングできます。
- アクティビティ図：純粋な関数を通じたデータフロー、分岐条件、並列処理ストリームをモデル化します。
- シーケンス図：関数呼び出しスタック、非同期メッセージのやり取り、イベントの実行順序を、背後にあるオブジェクトインスタンスを仮定することなく示します。
2. データベース設計とエンティティ関係モデリング
リレーショナルデータベースはオブジェクト継承ではなく、リレーショナル代数に依存しています。これにもかかわらず、UML のクラスとオブジェクトの記法はスキーマアーキテクチャにおいてシームレスに機能します。
| UML 要素 | データベースでの対応 | アプリケーション |
|---|---|---|
| クラス | データベーステーブル | スキーマ構造を定義する |
| 属性 | 列 / フィールド | データ型と制約を指定する |
| 関連 | 外部キー関係 | 1:1、1:N、および N:M のテーブル接続をマッピングする |
3. マイクロサービス、DevOps、およびシステムアーキテクチャ
最新のマイクロサービスアーキテクチャは、Go、Rust、Node.js、Pythonといった複数の言語を分散システムに統合します。システムレベルの UML 図はコードの詳細を完全に抽象化します:
- コンポーネント図:API ゲートウェイ、メッセージキュー（Kafka、RabbitMQ）、およびマイクロサービスの境界を定義します。
- デプロイメント図:クラウドリソース、Docker コンテナ、Kubernetes ノード、および CI/CD パイプラインをマッピングします。
UML の近代化：手動描画からコードとしての図へ
従来のドラッグ＆ドロップ描画ツールは、ドキュメントの遅延を生み出すことがよくあります。コードベースが進化するにつれて図はすぐに陳腐化します。現代のエンジニアリングチームはこれを解決するために、コードとしての図を採用し、動的な図にレンダリングされるプレーンテキストスクリプトを記述し、それをバージョン管理リポジトリに直接格納します。
1. PlantUML、Mermaid、および D2 を用いた宣言的図描画
PlantUML、Mermaid、または D2 といったドメイン固有言語（DSL）を使用することで、開発者は単純な構文で関係を宣言できます:
@startuml
actor User
participant "API Gateway" as Gateway
participant "Auth Service" as Auth
User -> Gateway: POST /login
Gateway -> Auth: Validate Credentials
Auth --> Gateway: Token Issued
Gateway --> User: 200 OK
@endumlこのテキストベースのアプローチにより、視覚的ドキュメントをコードレビューし、バージョン管理し、コード自体と同じ速度で編集することが可能になります。
2. VPasCode を用いた多様なパラダイムの視覚化の効率化

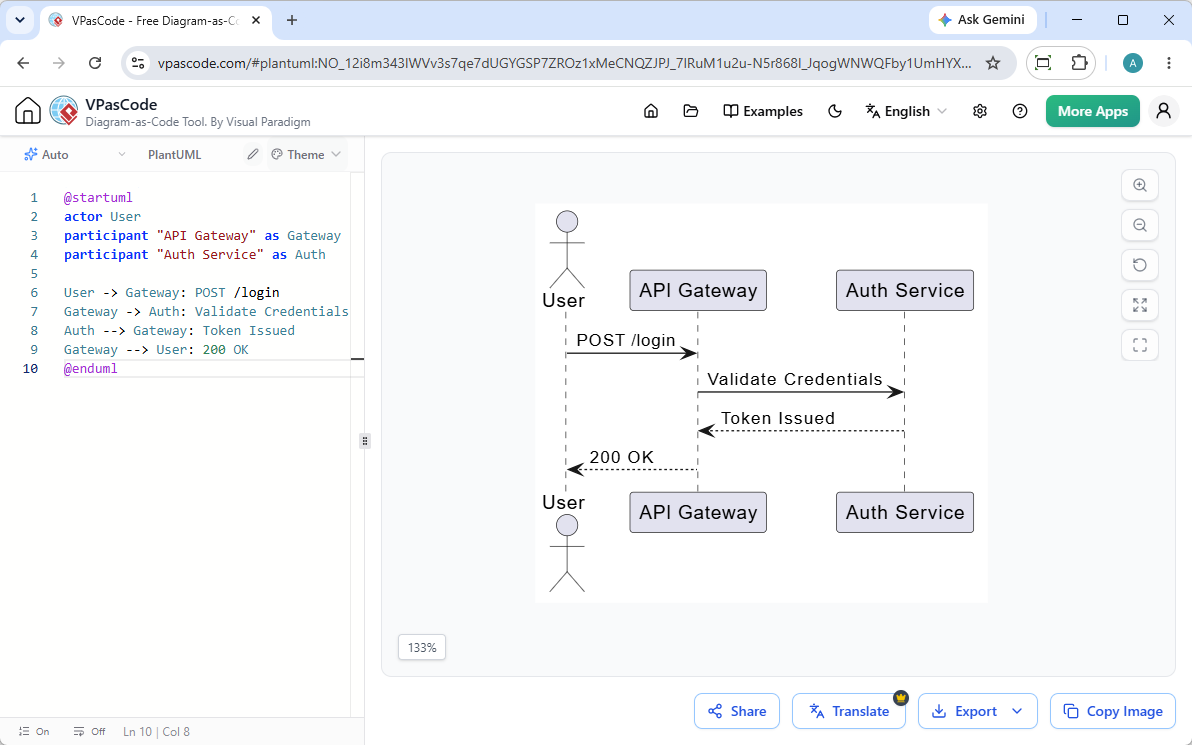

異なるパラダイムで作業する際、複数のローカルコンパイラと構文設定を管理することは摩擦を生じさせることがあります。Visual Paradigm VPasCodeは、統一されたオンラインのコードとしての図エディタとリアルタイムレンダラーを提供することで、この障壁を排除します。
マイクロサービス用の PlantUML シーケンス図、機能パイプライン用の Mermaid フローチャート、データベーススキーマ用の Graphviz 図のいずれを作成する場合でも、VPasCode はすぐに使える強力な機能を提供します:
- 自動フォーマット検出:PlantUML、Mermaid、D2、またはGraphvizの生コードを貼り付けるだけで、VPasCodeが自動的に言語を識別し、瞬時にレンダリングします。
- AI搭載のコード修正:構文エラーは、「AIで修正」機能を使用して瞬時に解決され、構文をより早く習得できるよう、横並びのコード差分表示も備えています。
- ネイティブ翻訳:エディタ内で、ダイアグラムのラベルを瞬時に複数の言語に翻訳できます。
- ベクターエクスポートと共有:クリーンなSVG/PNGファイルをエクスポートするか、動的なURLやQRコードをチームメンバーと直接共有できます。
実践ガイド：非オブジェクト指向プロジェクトに適したUMLダイアグラムの選び方
視覚的ドキュメントの過剰設計を防ぐため、主要な設計課題に基づいてダイアグラムタイプを選択してください:
- ビジネスロジックやワークフローのマッピングが必要な場合:「アクティビティダイアグラム」または「Mermaidフローチャート.
- APIエンドポイントや非同期イベントの詳細が必要な場合:「シーケンスダイアグラム.
- システムのデプロイメントやクラウドインフラストラクチャのモデル化が必要な場合:「デプロイメントダイアグラム」または「C4アーキテクチャダイアグラム.
- リレーショナルスキーマの計画が必要な場合:「UML ERダイアグラム または PlantUML クラス図テーブル用に適応されました。
よくある質問（FAQ）
Haskell や Erlang などの関数型プログラミング言語で UML 図を使用することはできますか？
はい。行動図（シーケンス図やアクティビティ図など）は、基盤となるコードがクラスを使用しているか純粋な関数を使用しているかに関係なく、実行フロー、状態変化、イベント処理をモデル化します。
データベースモデリングにおける UML と ER 図の違いは何ですか？
ER（エンティティ・リレーションシップ）図は、データベースのエンティティとリレーションシップを具体的にモデル化します。一方、UML クラス図はより広範な構文を提供し、データベーステーブルをモデル化できるだけでなく、アプリケーションロジックや API 契約へとシームレスに拡張できます。
テキストコードから UML 図をレンダリングする最速の方法は何ですか？
VPasCode のような無料のセットアップ不要なオンラインエディタを使用できます。これは PlantUML、Mermaid、D2 のコード形式を自動的に検出し、ブラウザ内で SVG/PNG 画像を即座にレンダリングします。
VPasCode を今すぐお試しください： https://www.vpascode.com/editor/
