ソフトウェアシステムをモデル化する際、クラス図は最も一般的に使用される静的UML図であり、一方、シーケンス図は最も一般的に使用される動的UML図です。これら2つの図は、現代のソフトウェア工学における統一モデリング言語（UML）の使用の大部分を占め、構造化アーキテクチャと振る舞いのプロセスフローの核心的な基盤を提供します。
UMLは14種類の公式図タイプを定義していますが、エンジニアリングチームがそれらすべてを使用することはめったにありません。代わりに、現代の開発ワークフローは、設計決定を迅速に伝えるために、コアとなる図の小さなサブセットに重点を置いています—特に現代のコードとしての図PlantUMLエディタやMermaidライブプレビューアなどのツールと組み合わせることで、その効果はさらに高まります。
直接的な答え：クラス図とシーケンス図がトップを走っています
UML図は大きく2つのカテゴリに分類されます：構造図（コードの静的な構成を示す）動作図（データと実行が時間とともにどのように流れるかを示す）。どちらのカテゴリでも、単一の図が支配的な標準として際立っています。
クラス図：オブジェクト指向設計のための構造的なゴールドスタンダード
クラス図は、オブジェクト指向システム内のクラス、属性、操作、および関係性を記述する静的な構造UML図です。これは、バックエンドコード構造の直接的な視覚的な設計図として機能します。
- なぜこれほど一般的なのか：クラス図は、Java、TypeScript、C#、Pythonなどのオブジェクト指向プログラミング（OOP）言語とほぼ1対1で対応しています。
- 主な使用例：データベーススキーマの設計、オブジェクトドメインのモデリング、およびモノリシックなコードベースのリファクタリング。
シーケンス図：プロセスとAPIフローにおける動的なリーダー
シーケンス図は、オブジェクトやサービスが時間順にどのように互いに相互作用するかを示す動的な動作UML図です。これは、アクターとコンポーネント間のメッセージ交換を時間軸上で視覚的にマッピングします。
- なぜこれほど一般的なのか：シーケンス図は、REST API、マイクロサービス、OAuth認証フローなどの現代の分散アーキテクチャにおいて不可欠です。
- 主な使用例：APIのリクエスト・レスポンスライフサイクルのマッピング、マルチサービスワークフローのデバッグ、およびイベント駆動システムの設計。
勝者を超えて：現実のソフトウェア工学で使われるトップ5のUML図
クラス図とシーケンス図がトップを占めていますが、開発者やアーキテクトは、特定のエンジニアリングニーズをカバーするために、さらに3つの追加の図タイプを頻繁に利用しています。
| UML図 | カテゴリ | 主な焦点 | 最適な用途 |
|---|---|---|---|
| クラス図 | 構造的 | 静的なコード構造 | データモデル、バックエンドのクラス階層、オブジェクト指向設計 |
| シーケンス図 | 振る舞い | 時間順序の相互作用 | API 呼び出し、マイクロサービス間のメッセージング、認証フロー |
| ユースケース図 | 振る舞い | システム要件 | ユーザー役割と高レベルな相互作用のマッピング |
| アクティビティ図 | 振る舞い | 手続的ワークフローロジック | アルゴリズムロジック、複雑なビジネスプロセス |
| コンポーネント / デプロイ | 構造的 | インフラとシステム | クラウドトポロジ、Docker/Kubernetes 設定、CI/CD |
ユースケース図：技術チームとビジネス要件の整合
ユースケース図は、エンドユーザーの視点からシステムが何をすべきかを捉えます。これらはアクター（ユーザー、外部システム）とシステム境界との相互作用を定義しますが、コードの実装詳細には立ち入りません。

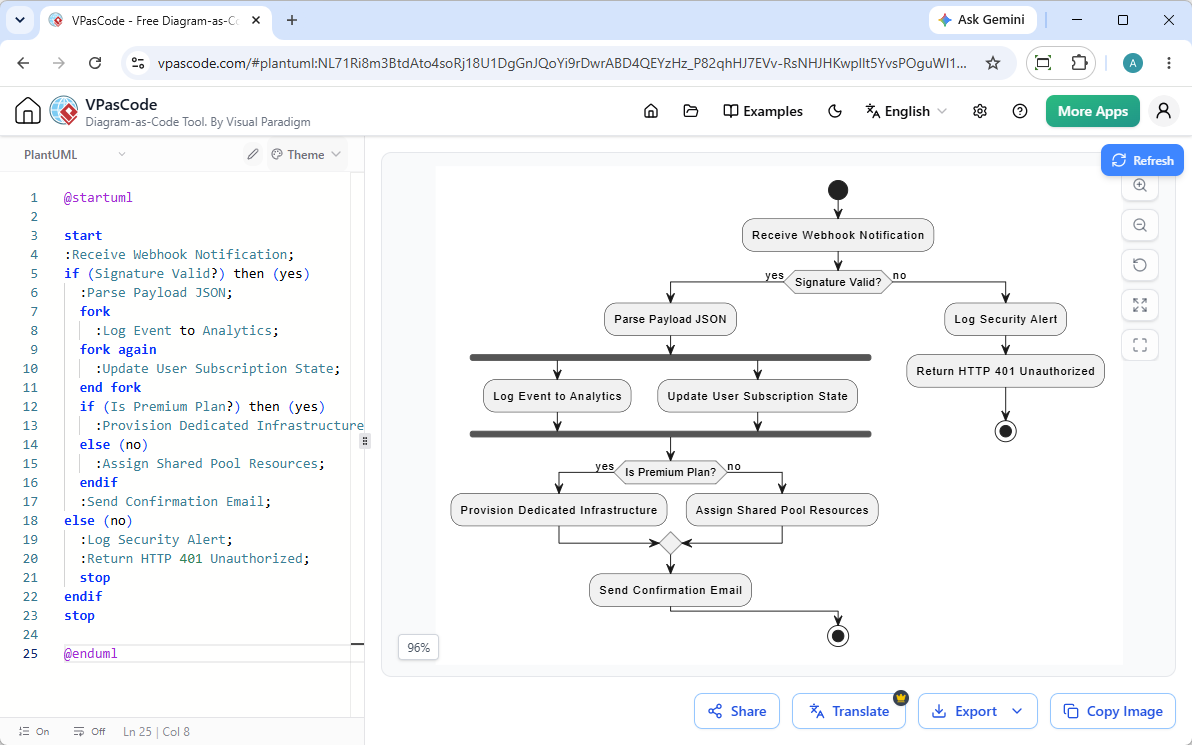

アクティビティ図：複雑なワークフローとアルゴリズムロジックのマッピング
アクティビティ図は、高度で標準化されたフローチャートと捉えてください。これらは多段階のビジネスロジック、分岐、並行実行を詳細に記述し、複雑なバックエンドアルゴリズムの文書化に最適です。
コンポーネント図とデプロイ図：クラウドおよびインフラストラクチャアーキテクチャの可視化
デプロイ図とコンポーネント図は、物理ノード、マイクロサービスアーティファクト、クラウドトポロジをマッピングします。これらは、DevOps エンジニアやシステムアーキテクトに対して、ソフトウェアコンポーネントがサーバー上でどのようにホストされ、デプロイされるかを明確に示します。
なぜ現代のエンジニアリングチームがドラッグ＆ドロップからコードとしての図へ移行しているのか
歴史的に、UML ダイアグラムの作成には、重厚なデスクトップソフトウェアや使いにくいドラッグ＆ドロップキャンバスエディタが必要でした。今日の急速に進化するソフトウェアチームは、コードとしてのダイアグラムというアプローチへと移行しており、PlantUML や Mermaid などのドメイン固有言語（DSL）を利用しています。
従来のドラッグ＆ドロップ描画ツールのボトルネック
- 整列の摩擦：システムロジックを設計するよりも、線やボックスの整列をピクセル単位で確認する作業に時間を費やしてしまうこと。
- 陳腐化したドキュメント：キャンバス上のダイアグラムはバイナリ画像や独自形式のプロジェクトファイルとして保存されるため、編集には手動での更新が必要となり、すぐに陳腐化してしまいます。
- Git 非互換：視覚的なキャンバスファイルは、標準的な Git プルリクエストでバージョン管理、差分比較、またはレビューすることが容易ではありません。
コードとしてのダイアグラムがドキュメント作成とバージョン管理を加速させる方法
コードとしてのダイアグラムでは、ダイアグラムは単純な人間が読みやすいテキスト構文（例：PlantUML、Mermaid、D2）で記述されます。これにより、大きな生産性向上がもたらされます：
- Git ネイティブ：ダイアグラムのソースファイルを、アプリケーションコードと同じリポジトリに保存できます。
- 自動レイアウト：レンダリングエンジンが自動的に配置、間隔、経路処理を行います。
- 即時更新：複雑なシーケンスフローの更新も、数行のコードを変更するのと同じくらい高速です。
VPasCode と AI を使って数秒で UML ダイアグラムをレンダリング・生成する方法
ローカル環境のセットアップや複雑な CLI ツールの手間をかけずに、コードとしてのダイアグラムの速度を求めたい場合、Visual Paradigm VPasCodeは、開発者向けに特別に構築された、即時利用可能な Web ベースのソリューションを提供します。
即時 AI によるダイアグラム生成と修正
当社のVPasCode の主要アップデート：AI でダイアグラムの即時生成と修正では、自然言語のプロンプトを入力することで、手動でのコーディングを完全に省略できます。例えば、「EC システム用の PlantUML クラスダイアグラムを生成してください」—これにより、エディタ内で数秒でダイアグラムの作成とリファクタリングをネイティブに行うことができます。
自動 DSL 検出とリアルタイムプレビューによる即時フォーマット
VPasCode は、PlantUML、Mermaid、Graphviz、D2 など数十種類の形式に対応するインテリジェントな自動検出機能を備えています。ブラウザエディタに生のコードを貼り付けるか、リクエストをプロンプトとして入力するだけで、ツールが即座に構文を識別し、入力しながらリアルタイムでレンダリングされたダイアグラムを更新します。
AI 駆動の診断とコード差分を活用して、構文エラーを簡単に修正する
新しい図式 DSL 構文を学習する際、構文エラーが発生することがあります。VPasCode は専用の「AI で修正」ボタンを提供します。コードに問題が発生すると、統合された AI がスクリプトを自動的に修復し、透明性の高い並列コード差分を表示するため、その場で正しい構文を学ぶことができます。
OpenDocs を使用して、図式を本番用の技術仕様書に統合する
図式がレンダリングされると、VPasCode はエクスポートを容易にします。高解像度の SVG または PNG ベクター画像をダウンロードしたり、インタラクティブなリンクを共有したり、図式を直接「Visual Paradigm OpenDocs」に送信して、包括的な技術仕様書やエンジニアリングドキュメントを作成できます。
（注：高度な AI による図式生成、コード変更、エラー修正機能は、Visual Paradigm Online デラックスエディション / Visual Paradigm Desktop プロフェッショナルエディション+で利用可能です。）
現在のタスクに最適な UML 図式を選ぶ方法
タスクに適切な図式を選ぶには、主な目的を明確にしてください：
- データベースを構築する、またはオブジェクト指向（OOP）クラスをマッピングする？「クラス図」.
- API エンドポイント、マイクロサービス間の相互作用、または認証フローをマッピングする？「シーケンス図」.
- ワークフローのステップやビジネスロジックの決定を説明する？「アクティビティ図」.
- ステークホルダーに対してシステムの機能を提示する？「ユースケース図」.
UML 図式に関するよくある質問
UML は現代のソフトウェア開発において依然として関連性がありますか？
はい。フルモデルのコード生成は減少しましたが、軽量な UML、特にコードとして記述されたクラス図やシーケンス図は、アーキテクチャレビュー、技術仕様、チームオンボーディングにおける業界標準として引き続き採用されています。
UML ダイアグラムを描き始める最も簡単な方法はありますか？
最速の方法は、ブラウザベースの「コードとしての図」ツールを使用することです。VPasCodeプレーンテキストのスクリプトを書くか、自然言語の AI プロンプトを使用してモデルを生成することで、手動の整列作業が不要になり、クリーンなダイアグラムを即座に生成できます。
クラス図とシーケンス図の違いは何ですか？
クラス図は静的であり、システムの構造（クラス、フィールド、および関係）を示します。シーケンス図は動的であり、時間の経過に伴う振る舞いのロジック（コンポーネントがどのようにメッセージを送受信するか）を示します。
