Khi mô hình hóa các hệ thống phần mềm, biểu đồ Lớp là biểu đồ tĩnh UML được sử dụng phổ biến nhất, trong khi biểu đồ Chuỗi là biểu đồ động UML được sử dụng phổ biến nhất.Kết hợp lại, hai biểu đồ này chiếm phần lớn việc sử dụng Ngôn ngữ Mô hình hóa Thống nhất (UML) trong kỹ thuật phần mềm hiện đại, cung cấp nền tảng cốt lõi cho kiến trúc cấu trúc và luồng quy trình hành vi.
Mặc dù UML định nghĩa 14 loại biểu đồ chính thức, các nhóm kỹ thuật hiếm khi sử dụng tất cả chúng. Thay vào đó, quy trình phát triển hiện đại tập trung mạnh mẽ vào một tập hợp nhỏ các biểu đồ cốt lõi để truyền đạt các quyết định thiết kế nhanh chóng—đặc biệt khi kết hợp với các công cụ hiện đại Biểu đồ dưới dạng Mãnhư trình chỉnh sửa PlantUML hoặc trình xem trước trực tiếp Mermaid.
Câu trả lời trực tiếp: Biểu đồ Lớp và Biểu đồ Chuỗi dẫn đầu
Biểu đồ UML được chia rộng thành hai nhóm: Biểu đồ Cấu trúc(hiển thị tổ chức tĩnh của mã) và Biểu đồ Hành vi(hiển thị cách dữ liệu và luồng thực thi diễn ra theo thời gian). Trong cả hai nhóm, một biểu đồ duy nhất nổi bật như là tiêu chuẩn thống trị.
Biểu đồ Lớp: Tiêu chuẩn vàng về cấu trúc cho Thiết kế Hướng Đối tượng
Biểu đồ Lớp là một biểu đồ cấu trúc tĩnh UML mô tả các lớp, thuộc tính, hoạt động và mối quan hệ trong một hệ thống hướng đối tượng.Nó đóng vai trò là bản vẽ kỹ thuật trực quan trực tiếp cho các cấu trúc mã phía máy chủ.
- Tại sao nó phổ biến đến vậy:Biểu đồ lớp gần như ánh xạ 1:1 với các ngôn ngữ lập trình hướng đối tượng (OOP) như Java, TypeScript, C# và Python.
- Các trường hợp sử dụng chính:Lập kế hoạch lược đồ cơ sở dữ liệu, mô hình hóa miền đối tượng và tái cấu trúc các cơ sở mã đơn khối.
Biểu đồ Chuỗi: Người dẫn đầu động cho Luồng Quy trình và API
Biểu đồ Chuỗi là một biểu đồ hành vi động UML minh họa cách các đối tượng hoặc dịch vụ tương tác với nhau theo thứ tự thời gian tuần tự.Nó ánh xạ trực quan các trao đổi thông điệp giữa các tác nhân và các thành phần theo thời gian.
- Tại sao nó phổ biến đến vậy:Biểu đồ chuỗi là yếu tố thiết yếu cho các kiến trúc phân tán hiện đại, chẳng hạn như REST APIs, microservices và luồng xác thực OAuth.
- Các trường hợp sử dụng chính:Ánh xạ vòng đời yêu cầu-phản hồi của API, gỡ lỗi quy trình làm việc đa dịch vụ và thiết kế các hệ thống dựa trên sự kiện.
Ngoài người chiến thắng: 5 biểu đồ UML hàng đầu được sử dụng trong Kỹ thuật Phần mềm Thực tế
Mặc dù biểu đồ Lớp và Chuỗi giành được danh hiệu cao nhất, các nhà phát triển và kiến trúc sư thường dựa vào ba loại biểu đồ bổ sung để đáp ứng các nhu cầu kỹ thuật cụ thể.
| Biểu đồ UML | Danh mục | Trọng tâm chính | Phù hợp nhất cho |
|---|---|---|---|
| Biểu đồ lớp | Cấu trúc | Cấu trúc mã tĩnh | Mô hình dữ liệu, phân cấp lớp backend, thiết kế OOP |
| Biểu đồ trình tự | Hành vi | Tương tự theo thứ tự thời gian | Lời gọi API, truyền tin vi dịch vụ, luồng xác thực |
| Biểu đồ trường hợp sử dụng | Hành vi | Yêu cầu hệ thống | Ánh xạ vai trò người dùng và tương tác cấp cao |
| Biểu đồ hoạt động | Hành vi | Logic quy trình làm việc | Logic thuật toán, quy trình kinh doanh phức tạp |
| Thành phần / Triển khai | Cấu trúc | Hạ tầng & Hệ thống | Topo đám mây, cấu hình Docker/Kubernetes, CI/CD |
Biểu đồ trường hợp sử dụng: Căn chỉnh các nhóm kỹ thuật với yêu cầu kinh doanh
Biểu đồ trường hợp sử dụng nắm bắt những gì hệ thống cần làm từ góc độ người dùng cuối. Chúng xác định các tác nhân (người dùng, hệ thống bên ngoài) và các tương tác của họ với ranh giới hệ thống mà không đi sâu vào chi tiết triển khai mã.
Biểu đồ hoạt động: Ánh xạ các quy trình làm việc phức tạp và logic thuật toán
Hãy coi biểu đồ hoạt động như các sơ đồ luồng nâng cao và chuẩn hóa. Chúng chi tiết hóa logic kinh doanh đa bước, các nhánh quyết định và thực thi song song—lý tưởng để tài liệu hóa các thuật toán backend phức tạp.
Biểu đồ thành phần & triển khai: Trực quan hóa kiến trúc đám mây và hạ tầng
Biểu đồ triển khai và thành phần ánh xạ các nút vật lý, các thành phần vi dịch vụ và topo đám mây. Chúng cung cấp cho các kỹ sư DevOps và kiến trúc sư hệ thống cái nhìn rõ ràng về cách các thành phần phần mềm được lưu trữ và triển khai trên các máy chủ.
Tại sao các nhóm kỹ thuật hiện đại đang chuyển từ kéo-thả sang sơ đồ dưới dạng mã
Trong quá khứ, việc tạo biểu đồ UML đòi hỏi phần mềm máy tính để bàn nặng nề hoặc các công cụ kéo-thả trên canvas cồng kềnh. Các đội ngũ phát triển phần mềm năng động ngày nay đang chuyển dịch sang Biểu đồ dưới dạng mã nguồn tiếp cận sử dụng các ngôn ngữ chuyên dụng (DSL) như PlantUML và Mermaid.
Những điểm nghẽn của các công cụ vẽ kéo-thả truyền thống
- Ma sát về căn chỉnh: Dành nhiều thời gian hơn để soi từng pixel căn chỉnh đường kẻ và hộp hơn là thiết kế logic hệ thống.
- Tài liệu lỗi thời: Các biểu đồ trên canvas được lưu dưới dạng hình ảnh nhị phân hoặc tệp dự án độc quyền, nhanh chóng trở nên lỗi thời vì việc chỉnh sửa chúng đòi hỏi các cập nhật thủ công.
- Không tương thích với Git: Các tệp canvas trực quan không thể dễ dàng được kiểm soát phiên bản, so sánh sự khác biệt (diff), hoặc xem xét trong các yêu cầu kéo (pull request) tiêu chuẩn của Git.
Cách Biểu đồ dưới dạng mã nguồn tăng tốc tài liệu hóa và kiểm soát phiên bản
Với Biểu đồ dưới dạng mã nguồn, các biểu đồ được viết bằng cú pháp văn bản đơn giản, dễ đọc (ví dụ: PlantUML, Mermaid hoặc D2). Điều này mang lại những lợi ích năng suất lớn:
- Gốc Git: Lưu trữ các tệp nguồn biểu đồ của bạn cùng với mã ứng dụng trong các kho lưu trữ.
- Bố cục tự động: Động cơ hiển thị tự động xử lý vị trí, khoảng cách và định tuyến.
- Cập nhật tức thì: Cập nhật một luồng trình tự phức tạp nhanh như việc thay đổi vài dòng mã.
Cách hiển thị và tạo biểu đồ UML trong vài giây với VPasCode & AI
Nếu bạn muốn tốc độ của Biểu đồ dưới dạng mã nguồn mà không gặp rắc rối với việc thiết lập môi trường cục bộ hoặc các công cụ CLI phức tạp, Visual Paradigm VPasCode cung cấp một giải pháp tức thì, dựa trên web được xây dựng đặc biệt cho các nhà phát triển.
Tạo và chỉnh sửa biểu đồ bằng AI tức thì
Như đã nêu trong bài viết của chúng tôi Cập nhật lớn cho VPasCode: Tạo và Chỉnh sửa Biểu đồ Tức thì với AI, bạn có thể bỏ qua hoàn toàn việc lập trình thủ công bằng cách nhập các lệnh bằng ngôn ngữ tự nhiên—chẳng hạn như “Tạo một biểu đồ lớp bằng PlantUML cho hệ thống thương mại điện tử”—cho phép bạn tạo và tái cấu trúc biểu đồ ngay bên trong trình soạn thảo chỉ trong vài giây.
Định dạng tức thì với phát hiện DSL tự động và xem trước thời gian thực

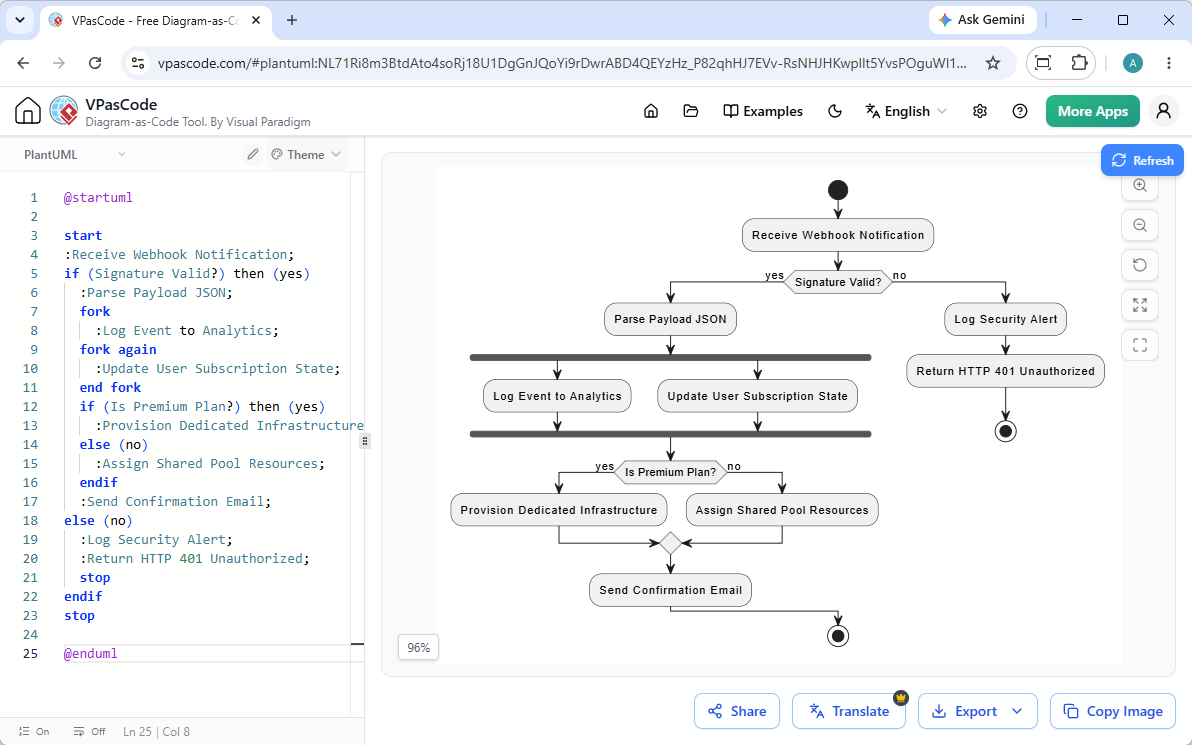

VPasCode có tính năng tự động phát hiện thông minh trên hàng chục định dạng bao gồm PlantUML, Mermaid, Graphviz và D2. Chỉ cần dán mã thô của bạn hoặc nhập yêu cầu vào trình soạn thảo trên trình duyệt, công cụ sẽ ngay lập tức nhận diện cú pháp và cập nhật biểu đồ đã hiển thị theo thời gian thực khi bạn gõ.
Sửa lỗi cú pháp một cách dễ dàng nhờ công cụ chẩn đoán và so sánh mã do AI hỗ trợ
Việc học cú pháp DSL mới cho sơ đồ có thể dẫn đến các lỗi cú pháp đôi khi. VPasCode tăng tốc vòng lặp phản hồi của bạn với một tính năng chuyên biệt“Sửa bằng AI” nút. Khi mã bị lỗi, AI tích hợp sẽ tự động sửa lại script và hiển thị một bảng so sánh mã song song minh bạch để bạn có thể học cú pháp chính xác ngay lập tức.
Tích hợp sơ đồ vào tài liệu kỹ thuật sản xuất với OpenDocs
Khi sơ đồ của bạn đã được hiển thị, VPasCode giúp việc xuất file trở nên dễ dàng. Bạn có thể tải xuống hình ảnh vector SVG hoặc PNG độ phân giải cao, chia sẻ liên kết tương tác, hoặc gửi sơ đồ trực tiếp vàoVisual Paradigm OpenDocs để xây dựng các tài liệu kỹ thuật và tài liệu kỹ thuật toàn diện.
(Lưu ý: Các tính năng nâng cao như tạo sơ đồ bằng AI, sửa đổi mã và sửa lỗi chỉ có sẵn trong Visual Paradigm Online Deluxe Edition / Visual Paradigm Desktop Professional Edition+).
Cách chọn sơ đồ UML phù hợp cho nhiệm vụ trước mắt của bạn
Để chọn sơ đồ phù hợp cho nhiệm vụ của bạn, hãy xác định mục tiêu chính của bạn:
- Xây dựng cơ sở dữ liệu hoặc ánh xạ các lớp OOP? Bắt đầu với mộtSơ đồ Lớp.
- Ánh xạ điểm cuối API, tương tác vi dịch vụ hoặc luồng xác thực? Tạo mộtSơ đồ Chuỗi.
- Giải thích các bước quy trình làm việc hoặc các quyết định logic kinh doanh? Sử dụng mộtSơ đồ Hoạt động.
- Trình bày các khả năng của hệ thống cho các bên liên quan? Vẽ mộtSơ đồ Trường hợp sử dụng.
Câu hỏi thường gặp về vẽ sơ đồ UML
UML có còn phù hợp trong phát triển phần mềm hiện đại không?
Có. Mặc dù việc tạo mã từ mô hình đầy đủ đã giảm đi, nhưng UML nhẹ—đặc biệt là các sơ đồ Lớp và Chuỗi được viết dưới dạng mã—vẫn là tiêu chuẩn ngành cho việc xem xét kiến trúc, tài liệu kỹ thuật và đào tạo nhân viên mới.
Cách dễ nhất để bắt đầu vẽ biểu đồ UML là gì?
Cách nhanh nhất là sử dụng công cụ Sơ đồ dưới dạng Mã dựa trên trình duyệt như VPasCode. Việc viết các kịch bản văn bản thuần túy hoặc tạo mô hình bằng các lời nhắc AI ngôn ngữ tự nhiên loại bỏ công việc căn chỉnh thủ công và cho phép bạn tạo ra các biểu đồ sạch sẽ ngay lập tức.
Sự khác biệt giữa Biểu đồ Lớp và Biểu đồ Chuỗi là gì?
Biểu đồ Lớp là tĩnh và hiển thị cấu trúc hệ thống (các lớp, các trường và các mối quan hệ). Biểu đồ Chuỗi là động và hiển thị logic hành vi theo thời gian (cách các thành phần gửi và nhận tin nhắn qua lại).
