What Is the Most Commonly Used UML Diagram? (Top Types)

Bei der Modellierung von Softwaresystemen ist das Klassendiagramm das am häufigsten verwendete statische UML-Diagramm, während das Sequenzdiagramm das am häufigsten verwendete dynamische UML-Diagramm ist.Zusammen machen diese beiden Diagramme den weitaus größten Teil der Verwendung der Unified Modeling Language (UML) in der modernen Softwareentwicklung aus und bilden das Kernfundament für die strukturelle Architektur und die Verläufe von Prozessverhalten.

Obwohl UML 14 offizielle Diagrammtypen definiert, verwenden Engineering-Teams selten alle davon. Stattdessen konzentrieren sich moderne Entwicklungsworkflows stark auf eine kleine Teilmenge von Kern-Diagrammen, um Designentscheidungen schnell zu kommunizieren – insbesondere in Kombination mit modernen Diagram-as-CodeWerkzeugen wie einem PlantUML-Editor oder einem Mermaid-Vorschau-Tool.

Die direkte Antwort: Klassendiagramme und Sequenzdiagramme führen die Liste an

UML-Diagramme lassen sich grob in zwei Kategorien einteilen: Strukturelle Diagramme (die die statische Organisation von Code zeigen) und Verhaltensdiagramme (die zeigen, wie Daten und Ausführungsflüsse über die Zeit verlaufen). In beiden Kategorien sticht ein einzelnes Diagramm als dominanter Standard hervor.

Klassendiagramme: Der strukturelle Goldstandard für objektorientiertes Design

Ein Klassendiagramm ist ein statisches strukturelles UML-Diagramm, das die Klassen, Attribute, Operationen und Beziehungen innerhalb eines objektorientierten Systems beschreibt.Es dient als direkte visuelle Blaupause für Backend-Code-Strukturen.

Warum es so verbreitet ist:Klassendiagramme entsprechen fast 1:1 objektorientierten Programmiersprachen (OOP) wie Java, TypeScript, C# und Python.
Hauptanwendungsfälle:Planung von Datenbank-Schemata, Modellierung von Objekt-Domänen und Refactoring monolithischer Codebasen.

Sequenzdiagramme: Der dynamische Führer für Prozess- und API-Flüsse

Ein Sequenzdiagramm ist ein dynamisches verhaltensbasiertes UML-Diagramm, das veranschaulicht, wie Objekte oder Dienste in einer sequentiellen zeitlichen Reihenfolge miteinander interagieren.Es bildet visuell den Austausch von Nachrichten zwischen Akteuren und Komponenten über die Zeit ab.

Warum es so verbreitet ist:Sequenzdiagramme sind für moderne verteilte Architekturen unerlässlich, wie REST-APIs, Microservices und OAuth-Authentifizierungsflüsse.
Hauptanwendungsfälle:Abbildung von API-Anfrage-Antwort-Lebenszyklen, Debugging von Multi-Service-Workflows und Entwurf ereignisgesteuerter Systeme.

Jenseits des Siegers: Die Top 5 UML-Diagramme in der realen Softwareentwicklung

Obwohl Klassendiagramme und Sequenzdiagramme die Spitzenplätze einnehmen, greifen Entwickler und Architekten häufig auf drei weitere Diagrammtypen zurück, um spezifische Engineering-Bedürfnisse abzudecken.

UML-Diagramm	Kategorie	Hauptschwerpunkt	Beste Verwendung
Klassendiagramm	Strukturell	Statische Code-Struktur	Datenmodelle, Backend-Klassenhierarchien, OOP-Design
Sequenzdiagramm	Verhaltensbezogen	Zeitlich geordnete Interaktionen	API-Aufrufe, Microservices-Nachrichten, Authentifizierungsflüsse
Anwendungsfall-Diagramm	Verhaltensbezogen	Systemanforderungen	Zuordnung von Benutzerrollen und hochstufigen Interaktionen
Aktivitätsdiagramm	Verhaltensbezogen	Prozedurale Workflow-Logik	Algorithmische Logik, komplexe Geschäftsprozesse
Komponente / Bereitstellung	Strukturell	Infrastruktur & Systeme	Cloud-Topologie, Docker-/Kubernetes-Setups, CI/CD

Anwendungsfall-Diagramme: Abstimmung technischer Teams mit Geschäftsanforderungen

Anwendungsfall-Diagramme erfassen, was ein System aus Sicht des Endbenutzers tun sollte. Sie definieren Akteure (Benutzer, externe Systeme) und deren Interaktionen mit Systemgrenzen, ohne in Implementierungsdetails des Codes einzutauchen.

Aktivitätsdiagramme: Abbildung komplexer Workflows und algorithmischer Logik

Stellen Sie sich Aktivitätsdiagramme als erweiterte, standardisierte Flussdiagramme vor. Sie beschreiben mehrstufige Geschäftslogik, Entscheidungszweige und parallele Ausführungen – ideal zur Dokumentation komplexer Backend-Algorithmen.

Komponenten- und Bereitstellungsdiagramme: Visualisierung von Cloud- und Infrastrukturarchitekturen

Bereitstellungs- und Komponentendiagramme kartieren physische Knoten, Microservices-Artefakte und Cloud-Topologien. Sie geben DevOps-Ingenieuren und Systemarchitekten einen klaren Überblick darüber, wie Software-Komponenten auf Servern gehostet und bereitgestellt werden.

Warum moderne Engineering-Teams von Drag-and-Drop zu Diagram-as-Code wechseln

Früher erforderte die Erstellung von UML-Diagrammen schwere Desktop-Software oder umständliche Drag-and-Drop-Canvas-Editoren. Heute wechseln die schnell agierenden Softwareteams zu einem Diagram-as-Code Ansatz unter Verwendung domänenspezifischer Sprachen (DSLs) wie PlantUML und Mermaid.

Die Engpässe traditioneller Drag-and-Drop-Zeichenwerkzeuge

Ausrichtungsprobleme:Mehr Zeit mit dem pixelgenauen Ausrichten von Linien und Boxen verbringen als mit dem Entwurf der Systemlogik.
Veraltete Dokumentation:Canvas-Diagramme werden als binäre Bilder oder proprietäre Projektdateien gespeichert und werden schnell veraltet, da ihre Bearbeitung manuelle Aktualisierungen erfordert.
Inkompatibilität mit Git:Visuelle Canvas-Dateien lassen sich nicht einfach versionieren, vergleichen oder in standardmäßigen Git-Pull-Requests überprüfen.

Wie Diagram-as-Code die Dokumentation und Versionskontrolle beschleunigt

Bei Diagram-as-Code werden Diagramme in einfacher, menschenlesbarer Textsyntax geschrieben (z. B. PlantUML, Mermaid oder D2). Dies bietet erhebliche Produktivitätsvorteile:

Git-nativ:Speichern Sie Ihre Diagramm-Quelldateien zusammen mit Ihrem Anwendungscode in Repositories.
Automatisches Layout:Die Rendering-Engine übernimmt automatisch Positionierung, Abstände und Routing.
Sofortige Aktualisierungen:Das Aktualisieren eines komplexen Ablaufs ist so schnell wie das Ändern weniger Codezeilen.

Wie man UML-Diagramme in Sekunden mit VPasCode & KI rendert und generiert

Wenn Sie die Geschwindigkeit von Diagram-as-Code ohne den Aufwand lokaler Umgebungskonfigurationen oder komplexer CLI-Tools möchten, Visual Paradigm VPasCodebietet eine sofortige, webbasierte Lösung, die speziell für Entwickler entwickelt wurde.

Sofortige KI-Diagrammgenerierung und -bearbeitung

Wie in unserem Großes VPasCode-Update: Diagramme sofort mit KI generieren und bearbeitenkönnen Sie die manuelle Codierung vollständig umgehen, indem Sie natürliche Sprachanweisungen eingeben – wie zum Beispiel „Erstellen Sie ein Klassendiagramm in PlantUML für ein E-Commerce-System“– wodurch Sie Diagramme nativ innerhalb des Editors in Sekunden erstellen und refaktorisieren können.

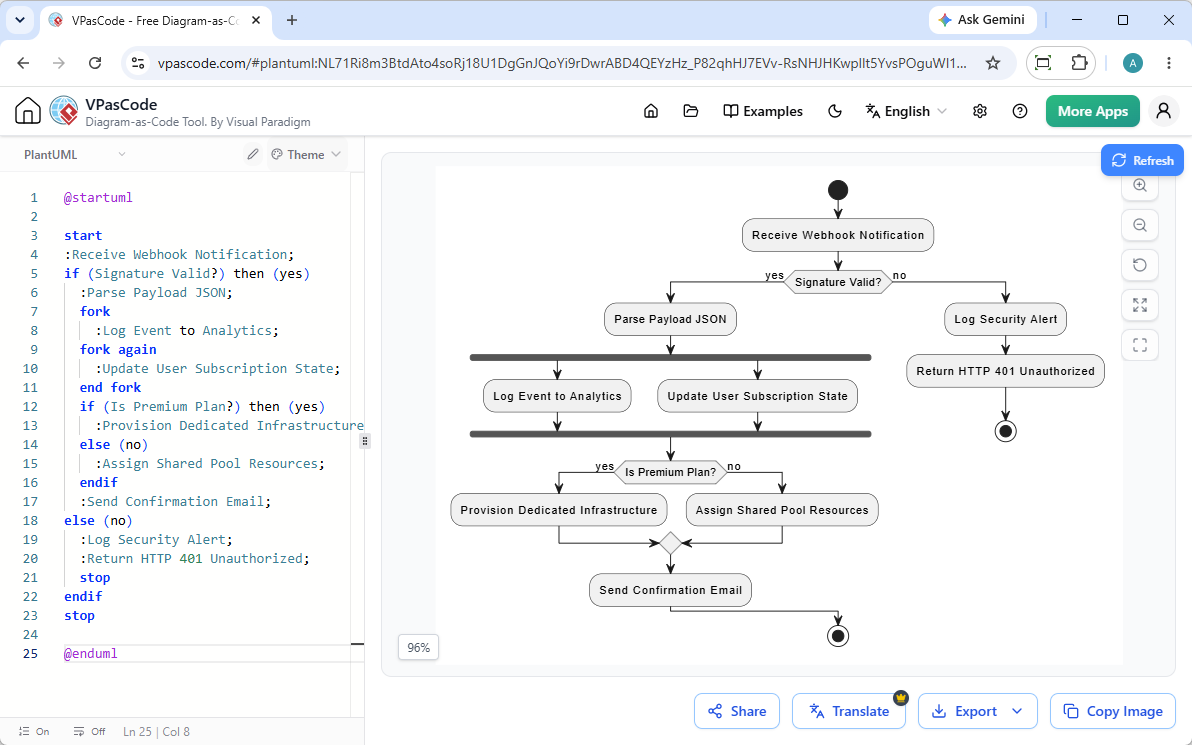

Sofortiges Formatieren mit automatischer DSL-Erkennung und Echtzeitvorschau

VPasCode verfügt über eine intelligente automatische Erkennung für Dutzende von Formaten, einschließlich PlantUML, Mermaid, Graphviz und D2. Fügen Sie einfach Ihren Rohcode ein oder geben Sie Ihre Anfrage in den Browser-Editor ein, und das Tool erkennt sofort die Syntax und aktualisiert das gerenderte Diagramm in Echtzeit, während Sie tippen.

Syntaxfehler mühelos beheben mit KI-gestützter Diagnose und Code-Diffs

Das Erlernen neuer Diagramm-DSL-Syntax kann gelegentlich zu Syntaxfehlern führen. VPasCode beschleunigt Ihre Feedback-Schleife mit einem dedizierten „Mit KI beheben“Schaltfläche. Wenn Code fehlschlägt, repariert die integrierte KI das Skript automatisch und zeigt einen transparenten Code-Diff nebeneinander an, damit Sie die korrekte Syntax im Handumdrehen erlernen können.

Integration von Diagrammen in produktionsreife technische Spezifikationen mit OpenDocs

Sobald Ihr Diagramm gerendert ist, macht VPasCode den Export mühelos. Sie können hochauflösende SVG- oder PNG-Vektorbilder herunterladen, interaktive Links teilen oder Diagramme direkt in Visual Paradigm OpenDocseingesendet werden, um umfassende technische Spezifikationen und technische Dokumentation zu erstellen.

(Hinweis: Erweiterte Funktionen zur KI-gestützten Diagrammerstellung, Code-Modifikation und Fehlerbehebung sind in der Visual Paradigm Online Deluxe Edition / Visual Paradigm Desktop Professional Edition+ verfügbar).

Wie Sie das richtige UML-Diagramm für Ihre aktuelle Aufgabe auswählen

Um das richtige Diagramm für Ihre Aufgabe auszuwählen, definieren Sie Ihr primäres Ziel:

Erstellen einer Datenbank oder Abbilden von OOP-Klassen? Beginnen Sie mit einem Klassendiagramm.
Abbilden eines API-Endpunkts, einer Microservice-Interaktion oder eines Authentifizierungsflusses? Erstellen Sie ein Sequenzdiagramm.
Erklären von Workflow-Schritten oder geschäftslogischen Entscheidungen? Verwenden Sie ein Aktivitätsdiagramm.
Präsentieren von Systemfähigkeiten gegenüber Stakeholdern? Zeichnen Sie ein Anwendungsfalldiagramm.

Häufig gestellte Fragen zur UML-Diagrammerstellung

Ist UML in der modernen Softwareentwicklung noch relevant?

Ja. Obwohl die vollständige Code-Generierung aus Modellen zurückgegangen ist, bleibt leichtgewichtiges UML – insbesondere als Code geschriebene Klassen- und Sequenzdiagramme – der Industriestandard für Architekturüberprüfungen, technische Spezifikationen und die Einarbeitung von Teams.

Wie ist der einfachste Weg, mit dem Zeichnen von UML-Diagrammen zu beginnen?

Der schnellste Weg besteht darin, ein browserbasiertes Diagram-as-Code-Tool wie VPasCode. Das Schreiben von reinen Textskripten oder das Generieren von Modellen mithilfe von KI-Prompts in natürlicher Sprache eliminiert manuelle Ausrichtungsarbeit und ermöglicht es Ihnen, saubere Diagramme sofort zu erstellen.

Was ist der Unterschied zwischen einem Klassendiagramm und einem Sequenzdiagramm?

Ein Klassendiagramm ist statisch und zeigt die Systemstruktur (Klassen, Felder und Beziehungen). Ein Sequenzdiagramm ist dynamisch und zeigt die Verhaltenslogik über die Zeit hinweg (wie Komponenten Nachrichten hin und her senden).
