Lors de la modélisation de systèmes logiciels, le diagramme de classe est le diagramme UML statique le plus couramment utilisé, tandis que le diagramme de séquence est le diagramme UML dynamique le plus couramment utilisé.Ensemble, ces deux diagrammes représentent la grande majorité de l’utilisation du langage de modélisation unifié (UML) dans l’ingénierie logicielle moderne, fournissant la base fondamentale pour l’architecture structurelle et les flux de processus comportementaux.
Bien que l’UML définisse 14 types de diagrammes officiels, les équipes d’ingénierie n’en utilisent rarement tous. Au lieu de cela, les flux de travail de développement modernes se concentrent fortement sur un petit sous-ensemble de diagrammes de base pour communiquer rapidement les décisions de conception, surtout lorsqu’ils sont combinés avec des outils modernes Diagramme en tant que codetels qu’un éditeur PlantUML ou un prévisualiseur en direct Mermaid.
La réponse directe : les diagrammes de classe et les diagrammes de séquence dominent
Les diagrammes UML sont largement divisés en deux catégories : Diagrammes structurels (qui montrent l’organisation statique du code) et Diagrammes comportementaux (qui montrent comment les données et l’exécution s’écoulent dans le temps). Dans les deux catégories, un seul diagramme se distingue comme la norme dominante.
Diagrammes de classe : la référence structurelle pour la conception orientée objet
Un diagramme de classe est un diagramme UML structurel statique qui décrit les classes, les attributs, les opérations et les relations au sein d’un système orienté objet.Il sert de plan visuel direct des structures de code backend.
- Pourquoi il est si courant :Les diagrammes de classe correspondent presque 1:1 aux langages de programmation orientés objet (POO) comme Java, TypeScript, C# et Python.
- Cas d’utilisation principaux :Planification du schéma de base de données, modélisation du domaine objet et refactoring de bases de code monolithiques.
Diagrammes de séquence : le leader dynamique pour les flux de processus et d’API
Un diagramme de séquence est un diagramme UML comportemental dynamique qui illustre comment les objets ou les services interagissent les uns avec les autres dans un ordre temporel séquentiel.Il cartographie visuellement les échanges de messages entre les acteurs et les composants au fil du temps.
- Pourquoi il est si courant :Les diagrammes de séquence sont essentiels pour les architectures distribuées modernes, telles que les API REST, les microservices et les flux d’authentification OAuth.
- Cas d’utilisation principaux :Cartographier les cycles de vie des requêtes-réponses d’API, déboguer des flux de travail multi-services et concevoir des systèmes événementiels.
Au-delà du gagnant : les 5 diagrammes UML les plus utilisés dans l’ingénierie logicielle réelle
Bien que les diagrammes de classe et de séquence occupent les premières places, les développeurs et les architectes s’appuient fréquemment sur trois types de diagrammes supplémentaires pour couvrir des besoins d’ingénierie spécifiques.
| Diagramme UML | Catégorie | Focus principal | Meilleur usage |
|---|---|---|---|
| Diagramme de classes | Structurel | Structure statique du code | Modèles de données, hiérarchies de classes backend, conception orientée objet |
| Diagramme de séquence | Comportemental | Interactions ordonnées dans le temps | Appels d’API, messagerie de microservices, flux d’authentification |
| Diagramme de cas d’utilisation | Comportemental | Exigences du système | Cartographie des rôles utilisateurs et des interactions de haut niveau |
| Diagramme d’activité | Comportemental | Logique de flux de travail procédural | Logique algorithmique, processus métier complexes |
| Composant / Déploiement | Structurel | Infrastructure et systèmes | Topologie cloud, configurations Docker/Kubernetes, CI/CD |
Diagrammes de cas d’utilisation : Aligner les équipes techniques avec les exigences métier
Les diagrammes de cas d’utilisation capturent ce qu’un système doit faire du point de vue de l’utilisateur final. Ils définissent les acteurs (utilisateurs, systèmes externes) et leurs interactions avec les limites du système sans entrer dans les détails d’implémentation du code.
Diagrammes d’activité : Cartographier les flux de travail complexes et la logique algorithmique
Considérez les diagrammes d’activité comme des organigrammes avancés et normalisés. Ils détaillent la logique métier à plusieurs étapes, les branches de décision et les exécutions parallèles—idéaux pour documenter des algorithmes backend complexes.
Diagrammes de composants et de déploiement : Visualiser les architectures cloud et d’infrastructure
Les diagrammes de déploiement et de composants cartographient les nœuds physiques, les artefacts de microservices et la topologie cloud. Ils offrent aux ingénieurs DevOps et aux architectes système une vue claire de la manière dont les composants logiciels sont hébergés et déployés sur les serveurs.
Pourquoi les équipes d’ingénierie modernes passent du glisser-déposer au diagramme en tant que code
Historiquement, la création de diagrammes UML nécessitait des logiciels de bureau lourds ou des éditeurs de canevas glisser-déposer peu pratiques. Les équipes logicielles d’aujourd’hui, en mouvement rapide, se tournent vers une Diagramme en tant que code approche utilisant des langages spécifiques au domaine (DSL) comme PlantUML et Mermaid.
Les goulots d’étranglement des outils de dessin traditionnels par glisser-déposer
- Friction d’alignement :Passer plus de temps à vérifier pixel par pixel l’alignement des lignes et des boîtes qu’à concevoir la logique du système.
- Documentation obsolète :Les diagrammes de canevas sont stockés sous forme d’images binaires ou de fichiers de projet propriétaires, devenant rapidement obsolètes car leur modification nécessite des mises à jour manuelles.
- Incompatibilité avec Git :Les fichiers de canevas visuels ne peuvent pas être facilement versionnés, comparés (diff) ou examinés dans les demandes de tirage (pull requests) Git standard.
Comment le Diagramme en tant que code accélère la documentation et le contrôle de version
Avec le Diagramme en tant que code, les diagrammes sont écrits dans une syntaxe textuelle simple et lisible par l’homme (par exemple, PlantUML, Mermaid ou D2). Cela offre des avantages majeurs en matière de productivité :
- Natif pour Git :Stockez vos fichiers sources de diagrammes aux côtés de votre code d’application dans les dépôts.
- Mise en page automatique :Le moteur de rendu gère automatiquement le positionnement, l’espacement et le routage.
- Mises à jour instantanées :Mettre à jour un flux de séquence complexe est aussi rapide que de modifier quelques lignes de code.
Comment rendre et générer des diagrammes UML en quelques secondes avec VPasCode et l’IA
Si vous souhaitez la rapidité du Diagramme en tant que code sans les tracas des configurations d’environnement local ou des outils CLI complexes, Visual Paradigm VPasCodeoffre une solution instantanée et basée sur le web, conçue spécifiquement pour les développeurs.
Génération et modification instantanées de diagrammes par IA
Comme mis en évidence dans notre Mise à jour majeure de VPasCode : Générez et modifiez des diagrammes instantanément avec l’IA, vous pouvez totalement contourner la programmation manuelle en saisissant des invites en langage naturel — telles que « Générer un diagramme de classes en PlantUML pour un système de commerce électronique »—ce qui vous permet de créer et de refactoriser des diagrammes nativement dans l’éditeur en quelques secondes.

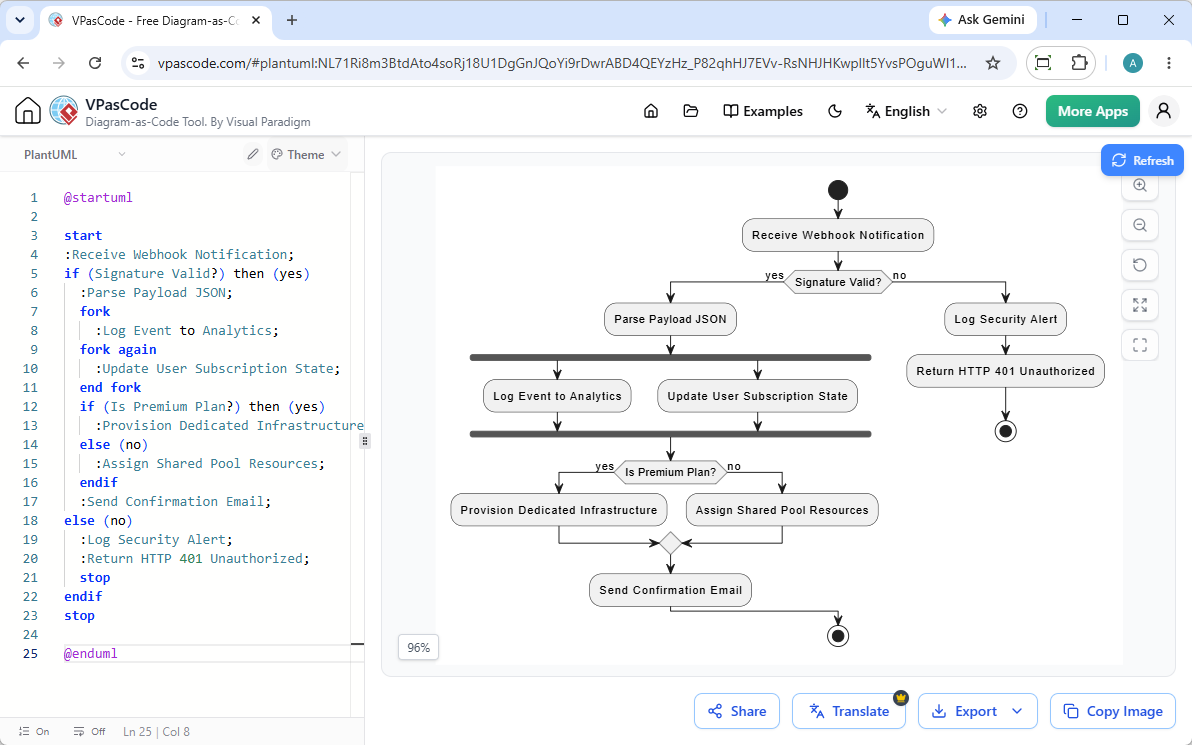

Mise en forme instantanée avec détection automatique de DSL et aperçu en temps réel
VPasCode dispose d’une détection automatique intelligente pour des dizaines de formats, y compris PlantUML, Mermaid, Graphviz et D2. Il suffit de coller votre code brut ou de saisir votre demande dans l’éditeur du navigateur, et l’outil identifie instantanément la syntaxe et met à jour le diagramme rendu en temps réel au fur et à mesure que vous tapez.
Correction sans effort des erreurs de syntaxe grâce à des diagnostics et des comparaisons de code alimentés par l’IA
L’apprentissage de la nouvelle syntaxe DSL pour les diagrammes peut entraîner des erreurs de syntaxe occasionnelles. VPasCode accélère votre boucle de rétroaction grâce à un bouton dédié« Corriger par l’IA » bouton. Lorsque le code échoue, l’IA intégrée répare automatiquement le script et présente une comparaison de code transparente côte à côte afin que vous puissiez apprendre la syntaxe correcte en temps réel.
Intégration de diagrammes dans les spécifications techniques de production avec OpenDocs
Une fois votre diagramme rendu, VPasCode rend l’exportation sans effort. Vous pouvez télécharger des images vectorielles SVG ou PNG haute résolution, partager des liens interactifs ou envoyer des diagrammes directement dansVisual Paradigm OpenDocs pour élaborer des spécifications techniques complètes et une documentation d’ingénierie.
(Note : Les fonctionnalités avancées de génération de diagrammes par IA, de modification de code et de correction d’erreurs sont disponibles dans l’édition Deluxe de Visual Paradigm Online / l’édition Professional+ de Visual Paradigm Desktop).
Comment choisir le bon diagramme UML pour votre tâche immédiate
Pour choisir le bon diagramme pour votre tâche, identifiez votre objectif principal :
- Création d’une base de données ou cartographie de classes orientées objet ? Commencez par unDiagramme de classes.
- Cartographie d’un point de terminaison API, d’une interaction de microservice ou d’un flux d’authentification ? Créez unDiagramme de séquence.
- Explication des étapes du flux de travail ou des décisions de logique métier ? Utilisez unDiagramme d’activité.
- Présentation des capacités du système aux parties prenantes ? Dessinez unDiagramme de cas d’utilisation.
Questions fréquemment posées sur le diagrammage UML
L’UML est-elle toujours pertinente dans le développement logiciel moderne ?
Oui. Bien que la génération de code à partir de modèles complets ait diminué, l’UML léger — en particulier les diagrammes de classes et de séquence écrits en code — reste la norme de l’industrie pour les revues d’architecture, les spécifications techniques et l’intégration des équipes.
Quelle est la méthode la plus simple pour commencer à dessiner des diagrammes UML ?
La méthode la plus rapide consiste à utiliser un outil Diagramme-en-Code basé sur un navigateur comme VPasCode. Écrire des scripts en texte brut ou générer des modèles à l’aide de invites d’IA en langage naturel élimine le travail d’alignement manuel et vous permet de générer instantanément des diagrammes propres.
Quelle est la différence entre un diagramme de classe et un diagramme de séquence ?
Un diagramme de classe est statique et montre la structure du système (classes, champs et relations). Un diagramme de séquence est dynamique et montre la logique comportementale dans le temps (comment les composants s’envoient des messages les uns aux autres).
