Non, les diagrammes UML (Unified Modeling Language) ne sont pas réservés uniquement à la Programmation Orientée Objet (POO).Bien que l’UML ait été initialement conçu en tenant compte des principes de la POO, il s’est transformé en une norme polyvalente pour la visualisation de systèmes dans divers paradigmes logiciels modernes, notamment la programmation fonctionnelle, la conception de bases de données relationnelles, les microservices et l’infrastructure DevOps. Comprendre comment utiliser l’UML en dehors de la POO traditionnelle permet aux équipes de développement de documenter efficacement des architectures logicielles complexes en utilisant des pratiques modernes telles que Diagrammes en tant que code.
Le malentendu : pourquoi l’UML est-il strictement associé à la POO
La croyance selon laquelle l’UML est exclusivement destiné à la POO découle de son histoire. Créé au milieu des années 1990 par Grady Booch, Ivar Jacobson et James Rumbaugh (« Les Trois Amis »), l’UML a unifié plusieurs méthodes de modélisation orientée objet. Par conséquent, les structures visuelles fondamentales de l’UML, telles que les diagrammes de classes et les flèches d’héritage, reflètent les concepts clés de la POO, comme les classes, les interfaces et le polymorphisme.
Cependant, restreindre l’UML uniquement à la POO ignore plus de la moitié de la spécification UML. L’UML 2.5 définit 14 types de diagrammes distincts, classés en deux grands groupes :
- Diagrammes structurels :Représentent les aspects statiques d’un système (par exemple, diagrammes de classes, de composants, de déploiement et de paquets).
- Diagrammes comportementaux :Représentent les interactions dynamiques et les changements d’état (par exemple, diagrammes de séquence, d’activité, de machine d’état et de cas d’utilisation).
Bien que les diagrammes structurels comme les diagrammes de classes correspondent étroitement au code POO, les diagrammes comportementaux décrivent la logique des flux de travail, la communication réseau et l’ordre d’exécution—des concepts communs à tousles paradigmes logiciels.
Au-delà de la POO : comment les paradigmes non-POO utilisent l’UML
Les ingénieurs appliquent couramment l’UML pour résoudre des défis de documentation visuelle dans des frameworks non orientés objet et des piles technologiques modernes.
1. Programmation fonctionnelle et procédurale
La programmation fonctionnelle met l’accent sur des données immuables et des pipelines de fonctions pures plutôt que sur des objets. Vous pouvez facilement mapper ces systèmes à l’aide de diagrammes comportementaux UML spécifiques :
- Diagrammes d’activité :Modélisent le flux de données à travers des fonctions pures, des conditions de branchement et des flux de traitement parallèle.
- Diagrammes de séquence :Illustrent les piles d’appels de fonctions, la transmission de messages asynchrones et l’ordre d’exécution des événements sans supposer d’instances d’objets sous-jacentes.
2. Conception de bases de données et modélisation des relations d’entités
Les bases de données relationnelles reposent sur l’algèbre relationnelle plutôt que sur l’héritage d’objets. Malgré cela, la notation UML de Classes et d’Objets fonctionne de manière transparente pour l’architecture de schéma :
| Élément UML | Équivalent base de données | Application |
|---|---|---|
| Classe | Table de base de données | Définit la structure du schéma |
| Attribut | Colonne / Champ | Spécifie les types de données et les contraintes |
| Association | Relation de clé étrangère | Cartographie des connexions de tables 1:1, 1:N et N:M |
3. Microservices, DevOps et Architecture Système
Les architectures modernes de microservices combinent plusieurs langages — Go, Rust, Node.js et Python — dans des systèmes distribués. Les diagrammes UML de niveau système abstraient entièrement les détails du code :
- Diagrammes de composants : Définir les passerelles API, les files d’attente de messages (Kafka, RabbitMQ) et les limites des microservices.
- Diagrammes de déploiement : Cartographier les ressources cloud, les conteneurs Docker, les nœuds Kubernetes et les pipelines CI/CD.
Modernisation de l’UML : Passage du dessin manuel au diagramme en tant que code
Les outils de dessin traditionnels par glisser-déposer créent souvent une lourdeur documentaire : les diagrammes deviennent rapidement obsolètes à mesure que les bases de code évoluent. Les équipes d’ingénierie modernes résolvent ce problème en adoptantDiagramme en tant que code, en écrivant des scripts en texte brut qui se transforment en diagrammes dynamiques et vivent directement dans les dépôts de contrôle de version.
1. Diagrammation déclarative avec PlantUML, Mermaid et D2
En utilisant des langages spécifiques au domaine (DSL) comme PlantUML, Mermaid ou D2, les développeurs peuvent déclarer des relations à l’aide d’une syntaxe simple :

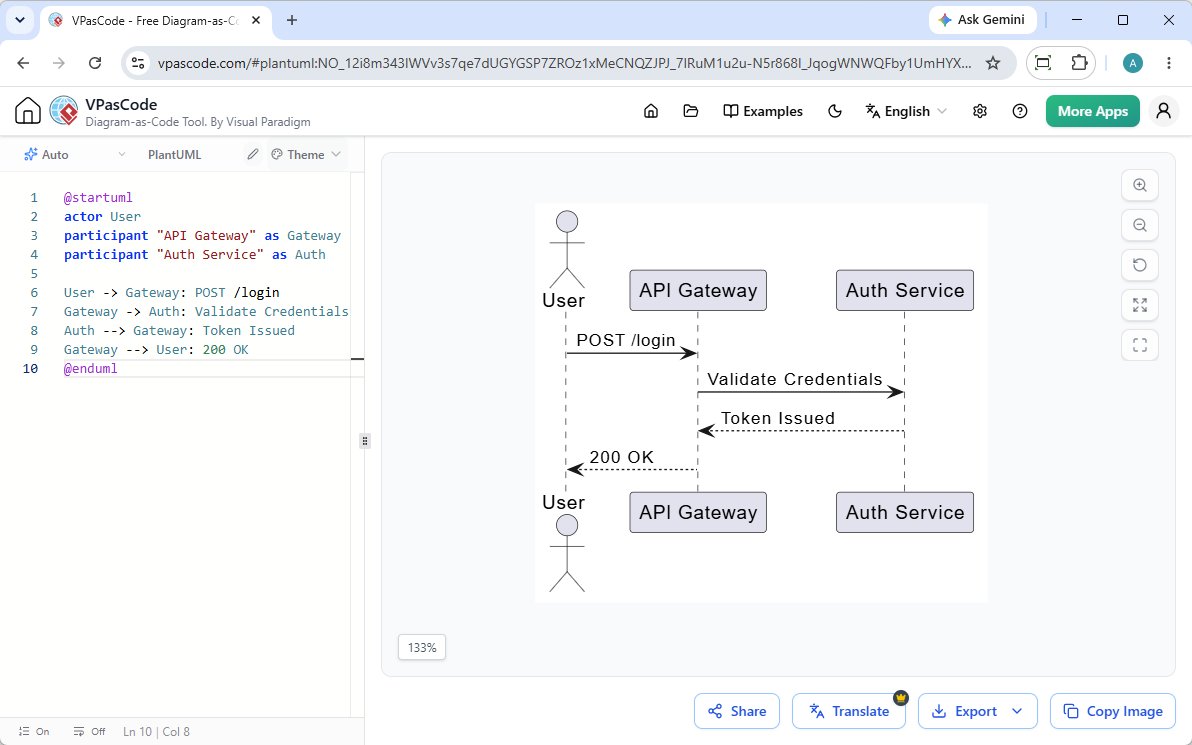

@startuml
actor User
participant "API Gateway" as Gateway
participant "Auth Service" as Auth
User -> Gateway: POST /login
Gateway -> Auth: Valider les identifiants
Auth --> Gateway: Token émis
Gateway --> User: 200 OK
@endumlCette approche basée sur le texte permet de soumettre la documentation visuelle à une revue de code, de suivre les versions et de la modifier aussi rapidement que le code lui-même.
2. Rationalisation des visuels multi-paradigmes avec VPasCode
Lorsqu’on travaille dans différents paradigmes, la gestion de plusieurs compilateurs locaux et de la configuration de la syntaxe peut créer des frictions. Visual Paradigm VPasCodeélimine cette barrière en fournissant un éditeur en ligne unifié pour le diagramme en tant que code et un rendu en temps réel.
Que vous créiez des diagrammes de séquence PlantUML pour les microservices, des organigrammes Mermaid pour les pipelines fonctionnels ou des graphiques Graphviz pour les schémas de base de données, VPasCode offre des capacités puissantes dès la sortie de la boîte :
- Détection automatique du format :Collez du code brut PlantUML, Mermaid, D2 ou Graphviz : VPasCode identifie automatiquement le langage et le rend instantanément.
- Correction de code alimentée par l’IA : Les erreurs de syntaxe sont résolues instantanément grâce à la fonctionnalité« Corriger par l’IA » qui comprend des comparaisons de code côte à côte pour vous aider à apprendre la syntaxe plus rapidement.
- Traduction native : Traduisez instantanément les libellés des diagrammes dans plusieurs langues directement dans l’éditeur.
- Export vectoriel et partage : Exportez des fichiers SVG/PNG propres ou partagez des URL dynamiques et des codes QR directement avec votre équipe.
Guide pratique : Choisir les bons diagrammes UML pour les projets non orientés objet
Pour éviter de sur-concevoir votre documentation visuelle, sélectionnez les types de diagrammes en fonction de votre défi de conception principal :
- Si vous devez cartographier la logique métier ou les flux de travail : UtilisezDiagrammes d’activité ouDiagrammes de flux Mermaid.
- Si vous devez détailler les points de terminaison d’API ou les événements asynchrones : UtilisezDiagrammes de séquence.
- Si vous devez modéliser les déploiements de systèmes ou l’infrastructure cloud : UtilisezDiagrammes de déploiement ouDiagrammes d’architecture C4.
- Si vous devez planifier des schémas relationnels : UtilisezDiagrammes UML de schéma entité-association ou Diagrammes de classes PlantUML adaptés aux tableaux.
Questions fréquemment posées (FAQ)
Puis-je utiliser des diagrammes UML pour des langages de programmation fonctionnelle comme Haskell ou Erlang ?
Oui. Les diagrammes comportementaux UML (tels que les diagrammes de séquence et d’activité) modélisent le flux d’exécution, les changements d’état et la gestion des événements, indépendamment du fait que le code sous-jacent utilise des classes ou des fonctions pures.
Quelle est la différence entre les diagrammes UML et les diagrammes ER pour la modélisation de bases de données ?
Les diagrammes ER (Entité-Relation) modélisent spécifiquement les entités et les relations de base de données. Les diagrammes de classes UML offrent une syntaxe plus large qui peut modéliser les tables de base de données tout en s’étendant de manière transparente à la logique applicative et aux contrats d’API.
Quelle est la méthode la plus rapide pour générer des diagrammes UML à partir de code texte ?
Vous pouvez utiliser un éditeur en ligne gratuit et sans configuration comme VPasCode. Il détecte automatiquement les formats de code PlantUML, Mermaid et D2 et génère instantanément des images SVG/PNG dans votre navigateur.
Essayez VPasCode dès maintenant à : https://www.vpascode.com/editor/
