Não, os diagramas UML (Linguagem Unificada de Modelagem) não são apenas para Programação Orientada a Objetos (POO).Embora o UML tenha sido originalmente projetado com princípios de POO em mente, evoluiu para um padrão versátil para visualizar sistemas em paradigmas modernos de software, incluindo programação funcional, design de banco de dados relacional, microsserviços e infraestrutura DevOps. Entender como usar o UML fora da POO tradicional permite que equipes de desenvolvimento documentem arquiteturas de software complexas de forma eficiente, utilizando práticas modernas como Diagramas como Código.
O Equívoco: Por Que o UML é Estritamente Associado à POO
A crença de que o UML é exclusivamente destinado à POO decorre de sua história. Criado em meados da década de 1990 por Grady Booch, Ivar Jacobson e James Rumbaugh (os “Três Amigos”), o UML unificou vários métodos de modelagem orientada a objetos. Consequentemente, estruturas visuais fundamentais do UML — como diagramas de classe e setas de herança — espelham conceitos centrais da POO, como classes, interfaces e polimorfismo.
No entanto, restringir o UML exclusivamente à POO ignora mais da metade da especificação do UML. O UML 2.5 define 14 tipos distintos de diagramas, categorizados em dois grandes grupos:
- Diagramas Estruturais: Representam aspectos estáticos de um sistema (por exemplo, diagramas de Classe, Componente, Implantação e Pacote).
- Diagramas Comportamentais: Representam interações dinâmicas e mudanças de estado (por exemplo, diagramas de Sequência, Atividade, Máquina de Estados e Caso de Uso).
Embora diagramas estruturais como os de Classe correspondam de perto ao código de POO, os diagramas comportamentais descrevem lógica de fluxo de trabalho, comunicação de rede e ordem de execução — conceitos comuns a todos paradigmas de software.
Além da POO: Como Paradigmas Não-POO Utilizam o UML
Engenheiros aplicam rotineiramente o UML para resolver desafios de documentação visual em frameworks não orientados a objetos e pilhas tecnológicas modernas.
1. Programação Funcional e Procedural
A programação funcional enfatiza dados imutáveis e pipelines de funções puras em vez de objetos. Você pode mapear facilmente esses sistemas usando diagramas comportamentais específicos do UML:
- Diagramas de Atividade: Modelam o fluxo de dados através de funções puras, condições de ramificação e fluxos de processamento paralelo.
- Diagramas de Sequência: Ilustram pilhas de chamadas de função, passagem de mensagens assíncronas e ordem de execução de eventos, sem assumir instâncias de objetos subjacentes.
2. Design de Banco de Dados e Modelagem de Relação de Entidades
Bancos de dados relacionais baseiam-se em álgebra relacional em vez de herança de objetos. Apesar disso, a notação de Classe e Objeto do UML funciona perfeitamente para a arquitetura de esquema:
| Elemento UML | Equivalente de Banco de Dados | Aplicação |
|---|---|---|
| Classe | Tabela de Banco de Dados | Define a estrutura do esquema |
| Atributo | Coluna / Campo | Especifica tipos de dados e restrições |
| Associação | Relacionamento de Chave Estrangeira | Mapeia conexões de tabelas 1:1, 1:N e N:M |
3. Microsserviços, DevOps e Arquitetura de Sistemas
Arquiteturas modernas de microsserviços combinam múltiplas linguagens — Go, Rust, Node.js e Python — em sistemas distribuídos. Diagramas UML em nível de sistema abstraem completamente os detalhes do código:
- Diagramas de Componentes:Definem gateways de API, filas de mensagens (Kafka, RabbitMQ) e limites de microsserviços.
- Diagramas de Implantação:Mapeiam recursos de nuvem, contêineres Docker, nós Kubernetes e pipelines de CI/CD.
Modernizando UML: Do Desenho Manual para Diagrama como Código
Ferramentas tradicionais de desenho com arrastar e soltar frequentemente criam arrasto na documentação — os diagramas rapidamente ficam desatualizados à medida que as bases de código evoluem. Equipes de engenharia modernas resolvem isso adotandoDiagrama como Código, escrevendo scripts em texto puro que são renderizados em diagramas dinâmicos e residem diretamente em repositórios de controle de versão.
1. Diagramação Declarativa com PlantUML, Mermaid e D2
Usando Linguagens Específicas de Domínio (DSLs) como PlantUML, Mermaid ou D2, os desenvolvedores podem declarar relacionamentos usando sintaxe simples:

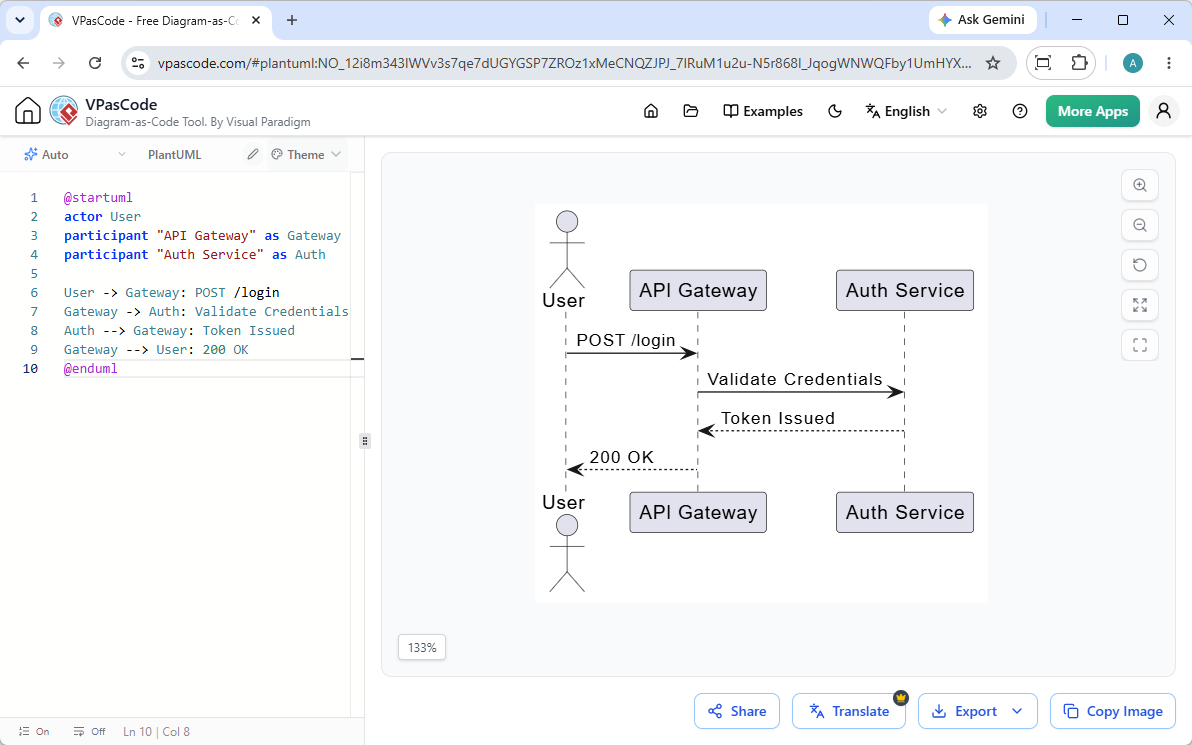

@startuml
ator User
participante "API Gateway" como Gateway
participante "Auth Service" como Auth
User -> Gateway: POST /login
Gateway -> Auth: Validate Credentials
Auth --> Gateway: Token Issued
Gateway --> User: 200 OK
@endumlEssa abordagem baseada em texto permite que a documentação visual seja revisada como código, rastreada em versão e editada tão rapidamente quanto o próprio código.
2. Simplificando Visuais Multi-Paradigma com VPasCode
Ao trabalhar em diferentes paradigmas, gerenciar múltiplos compiladores locais e configurações de sintaxe pode introduzir atritos.Visual Paradigm VPasCodeelimina essa barreira ao fornecer um editor online unificado de Diagrama como Código e um renderizador em tempo real.
Seja você criando diagramas de sequência PlantUML para microsserviços, fluxogramas Mermaid para pipelines funcionais ou gráficos Graphviz para esquemas de banco de dados, o VPasCode oferece capacidades poderosas prontas para uso:
- Detecção Automática de Formato: Cole código bruto de PlantUML, Mermaid, D2 ou Graphviz — o VPasCode identifica automaticamente a linguagem e a renderiza instantaneamente.
- Correção de Código Impulsionada por IA: Erros de sintaxe são resolvidos instantaneamente usando o “Corrigir com IA” recurso, completo com diferenças de código lado a lado para ajudá-lo a aprender sintaxe mais rapidamente.
- Tradução Nativa: Traduza rótulos de diagramas instantaneamente em vários idiomas diretamente no editor.
- Exportação e Compartilhamento de Vetores: Exporte arquivos SVG/PNG limpos ou compartilhe URLs dinâmicos e códigos QR diretamente com sua equipe.
Guia Prático: Escolhendo os Diagramas UML Adequados para Projetos Não Orientados a Objetos
Para evitar a superengenharia da sua documentação visual, selecione tipos de diagramas com base no seu principal desafio de design:
- Se você precisa mapear lógica de negócios ou fluxos de trabalho: Use Diagramas de Atividade ou Fluxogramas Mermaid.
- Se você precisa detalhar endpoints de API ou eventos assíncronos: Use Diagramas de Sequência.
- Se você precisa modelar implantações de sistemas ou infraestrutura de nuvem: Use Diagramas de Implantação ou Diagramas de Arquitetura C4.
- Se você precisa planejar esquemas relacionais: Use Diagramas ER UML ou Diagramas de Classes PlantUML adaptado para tabelas.
Perguntas Frequentes (FAQ)
Posso usar diagramas UML para linguagens de programação funcional como Haskell ou Erlang?
Sim. Diagramas comportamentais UML (como diagramas de Sequência e de Atividade) modelam o fluxo de execução, mudanças de estado e tratamento de eventos, independentemente de o código subjacente usar classes ou funções puras.
Qual é a diferença entre diagramas UML e ER para modelagem de banco de dados?
Diagramas ER (Entidade-Relacionamento) modelam especificamente entidades e relacionamentos de banco de dados. Os diagramas de Classes UML oferecem uma sintaxe mais ampla que pode modelar tabelas de banco de dados, estendendo-se sem problemas para a lógica de aplicação e contratos de API.
Qual é a maneira mais rápida de renderizar diagramas UML a partir de código de texto?
Você pode usar um editor online gratuito e sem configuração, como o VPasCode. Ele detecta automaticamente os formatos de código PlantUML, Mermaid e D2 e renderiza imagens SVG/PNG instantaneamente no seu navegador.
Experimente o VPasCode agora em: https://www.vpascode.com/editor/
