Sí, PlantUML puede dibujar diagramas ERD (Diagramas Entidad-Relación).Soporta nativamente el modelado de esquemas de bases de datos utilizando la notación estándar de Ingeniería de Información (pie de cuervo) así como la notación clásica de diagramas ERD de Chen. Mediante una sintaxis basada en texto, los desarrolladores y arquitectos de bases de datos pueden generar rápidamente diagramas ERD limpios y controlables por versiones sin arrastrar y soltar elementos visuales manualmente.

Ya sea que necesite mapear claves primarias, definir restricciones de claves foráneas o visualizar relaciones complejas de bases de datos, PlantUML ofrece un enfoque flexible y basado en código. En esta guía, cubriremos la sintaxis de diagramas ERD de PlantUML, las cardinalidades y cómo optimizar su flujo de trabajo utilizando unaherramienta gratuita de PlantUMLcon capacidades de vista previa en tiempo real.

Sí, PlantUML puede dibujar diagramas ERD: Respuesta rápida y capacidades principales

PlantUML admite la creación integral de diagramas Entidad-Relación de forma nativa mediante texto de marcado simple. Al aprovechar extensiones estándar, renderiza las estructuras de bases de datos de manera limpia y determinista.

Notaciones ERD admitidas en PlantUML (Estándar vs. Chen ERD)

PlantUML ofrece dos estilos principales para renderizar diagramas ER:

Notación de Ingeniería de Información (IE):La notación estándar de pie de cuervo utilizada para el modelado de bases de datos relacionales, que representa las entidades como estructuras de tablas con marcadores explícitos de claves primarias y foráneas.
Notación de diagramas ERD de Chen:Un estilo de modelado conceptual que representa las entidades como rectángulos, los atributos como óvalos y las relaciones como rombos.

Sintaxis básica de diagramas ERD en PlantUML y ejemplo de código

A continuación se muestra un ejemplo mínimo funcional de un diagrama ERD relacional escrito en un script de PlantUML utilizando la notación estándar de pie de cuervo:

PlantUML Editar PlantUML en VPasCode

PlantUML Edit PlantUML in VPasCode

@startuml
!theme plain
top to bottom direction

entity "User" as user {
    * user_id : INT <<PK>>
    --
    * email : VARCHAR(255)
    * created_at : TIMESTAMP
}

entity "Order" as order {
    * order_id : INT <<PK>>
    --
    * user_id : INT <<FK>>
    * total_amount : DECIMAL(10,2)
}

user ||--o{ order : "places"
@enduml

Edit PlantUML in VPasCode

Editar PlantUML en VPasCode

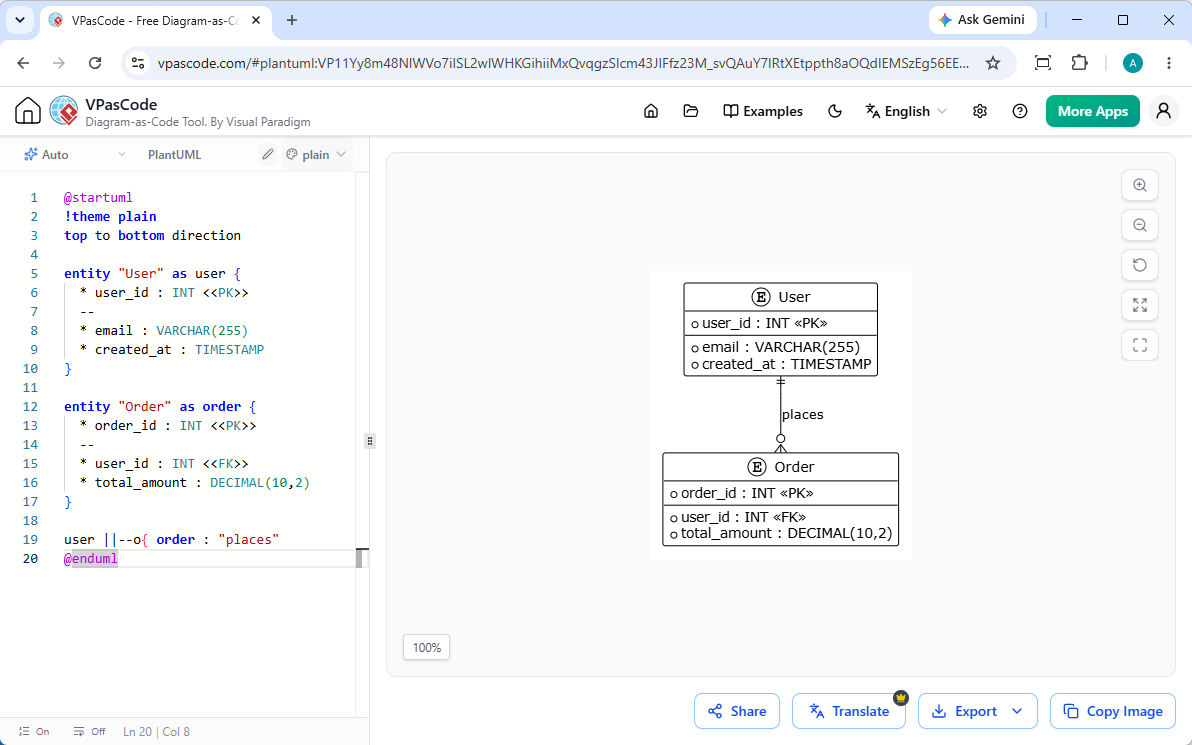

Aquí está la imagen del diagrama ERD renderizada:

Tutorial paso a paso: Escribiendo su primer diagrama Entidad-Relación en PlantUML

Construir un diagrama ERD en PlantUML requiere definir entidades, asignar tipos de datos y restricciones, y declarar relaciones con conectores de cardinalidad apropiados.

Definir entidades, atributos y claves primarias/foráneas

Las entidades se declaran utilizando laentitypalabra clave. Los atributos se listan dentro de llaves. Puede organizar los atributos utilizando separadores discontinuos (--) para separar claves primarias, claves foráneas y columnas generales.

Claves primarias (PK): Indicados con un asterisco (“*) y etiquetados con “<<PK>>.
Claves foráneas (FK): Marcados con “<<FK>> para representar referencias relacionales.
Campos obligatorios: Destacados mediante un asterisco (“*) antes del nombre de la columna.

Mapeo de cardinalidad y tipos de relación (1:1, 1:N, N:M)

Las líneas de relación determinan cómo se vinculan las tablas. PlantUML utiliza combinaciones específicas de caracteres para representar conectores de pie de cuervo:

Sintaxis	Significado de la notación	Tipo de relación
`\|\|--\|\|`	Exactamente uno a exactamente uno	Uno a uno (1:1)
`\|\|--o{`	Exactamente uno a cero o más	Uno a muchos (1:N)
`}\|--\|{`	Uno o más a uno o más	Muchos a muchos (N:M)
`\|o--o{`	Cero o uno a cero o más	Uno a muchos opcional

Superar los puntos dolorosos y limitaciones comunes de PlantUML ERD

Aunque PlantUML es potente, trabajar con herramientas CLI locales o instalaciones de servidor a menudo introduce fricciones en los flujos de trabajo de los desarrolladores.

Solución de problemas de sintaxis y corrección de errores impulsada por IA

Un corchete faltante o una sintaxis de relación inválida en PlantUML puede detener el renderizado sin ofrecer retroalimentación clara de depuración. Encontrar errores tipográficos en esquemas de bases de datos grandes puede costar tiempo valioso de desarrollo.

Gestión de esquemas complejos y legibilidad del diseño

A medida que los esquemas se expanden a docenas de tablas, los algoritmos de diseño automático de Graphviz pueden producir líneas de relación superpuestas. Los desarrolladores necesitan herramientas que proporcionen retroalimentación visual instantánea para refinar las directrices de diseño de manera eficiente.

Optimización de los flujos de trabajo de PlantUML ERD con VPasCode e IA

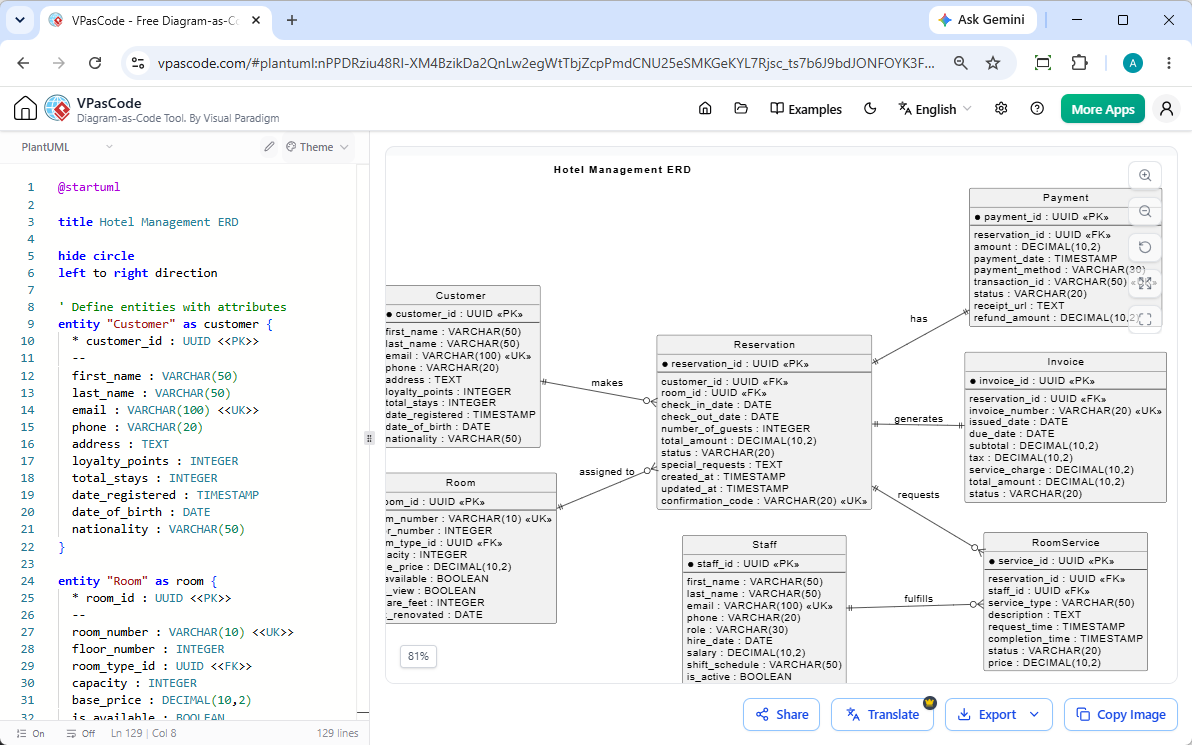

Si está buscando uneditor gratuito de PlantUML ERDque elimine las molestias de la configuración local,Visual Paradigm VPasCodeofrece una solución completa basada en navegador en línea impulsada por funciones de IA nativas.

Generación y modificación instantánea de diagramas con IA

Como se destaca en nuestroGran actualización de VPasCode: Generar y modificar diagramas instantáneamente con IA, puede omitir la codificación manual ingresando indicaciones en lenguaje natural, como“Generar un ERD en PlantUML para una base de datos de comercio electrónico”—lo que le permite crear y refactorizar esquemas de forma nativa dentro del editor en segundos.

Renderizado instantáneo basado en navegador y detección automática de formato

VPasCode actúa como una herramienta intuitiva y sin instalacióngratuita de PlantUML. Simplemente pegue su script o ingrese su solicitud en el editor, y la plataforma detectará automáticamente la sintaxis de PlantUML para renderizar su ERD en tiempo real.

Diagramas multilingües con traducción por IA

Al trabajar con equipos de ingeniería distribuidos, la documentación a menudo necesita ser localizada. VPasCode incluye funciones nativas de traducción por IA, lo que le permite traducir el texto del diagrama y las etiquetas de entidades a varios idiomas directamente dentro del editor con un solo clic.

Exportación e inserción de ERD en OpenDocs y especificaciones técnicas

Una vez que su ERD esté listo, exporte su diseño como archivos PNG de alta resolución o SVG vectoriales. También puede integrar diagramas directamente en OpenDocs o generar enlaces compartibles instantáneos para solicitudes de extracción y revisiones de diseño.

(Nota: Las funciones avanzadas de generación de diagramas con IA, modificación de código y corrección de errores están disponibles en Visual Paradigm Online Deluxe Edition / Visual Paradigm Desktop Professional Edition+).

PlantUML frente a Mermaid frente a SQL: Elegir el enfoque correcto de Diagramas como Código

Elegir el formato correcto de Diagramas como Código (DaC) depende de las herramientas existentes de su equipo y los requisitos del proyecto.

Cuándo usar PlantUML frente a Mermaid para esquemas de bases de datos

Elige PlantUML: Cuando necesites capacidades avanzadas de modelado, temas de estilo personalizados, soporte para Chen ERD o agrupaciones complejas de paquetes.
Elige Mermaid: Cuando prefieras una sintaxis simple y ligera renderizada nativamente dentro de archivos Markdown de GitHub.

Consejo profesional: VPasCode admite perfectamente ambos formatos, PlantUML y Mermaid. Puedes cambiar entre DSLs en el mismo editor sin alterar tu flujo de trabajo.

Renderizado de ERDs directamente desde esquemas SQL en bruto

Además de los DSLs de Diagramas como Código, VPasCode puede analizar directamente sentencias DDL de SQL en bruto, permitiéndote convertir scripts de migración de bases de datos existentes directamente en ERDs visuales renderizados sin conversión manual.

Preguntas frecuentes (FAQ)

¿Es gratuito usar PlantUML para la generación de ERDs?

Sí, PlantUML es de código abierto. Además, plataformas en línea como VPasCode ofrecen acceso gratuito a la edición de código basada en la web, renderizado en vivo y exportación de imágenes.

¿Puede PlantUML generar ERDs automáticamente desde una base de datos?

PlantUML en sí requiere entrada de scripts, pero herramientas de bases de datos o editores en línea como VPasCode pueden tomar scripts SQL, estructuras de datos o indicaciones de IA en lenguaje natural y renderizarlos automáticamente en diagramas ER visuales.

¿Cómo represento las relaciones de claves foráneas en PlantUML?

Puedes denotar claves primarias y foráneas usando estereotipos como <<PK>> y <<FK>> junto a las definiciones de atributos, y conectar entidades usando la sintaxis de ‘pie de cuervo’ como ||--o{.
