Да, PlantUML может строить ERD (диаграммы «сущность-связь»).Он нативно поддерживает моделирование схем баз данных с использованием стандартной нотации Information Engineering («заячья лапка»), а также классической нотации Chen ERD. Благодаря текстовому синтаксису разработчики и архитекторы баз данных могут быстро создавать чистые, версионно-контролируемые ER-диаграммы без ручного перетаскивания визуальных элементов.

Независимо от того, нужно ли вам отобразить первичные ключи, определить ограничения внешних ключей или визуализировать сложные связи в базе данных, PlantUML предлагает гибкий подход, основанный на коде. В этом руководстве мы рассмотрим синтаксис ERD в PlantUML, кардинальности и то, как оптимизировать ваш рабочий процесс с помощью бесплатного инструмента PlantUMLс возможностью предпросмотра в реальном времени.

Да, PlantUML может строить ERD: краткий ответ и основные возможности

PlantUML поддерживает создание комплексных диаграмм «сущность-связь» из коробки с использованием простого текстового разметочного языка. Благодаря стандартным расширениям он рендерит структуры баз данных чисто и детерминированно.

Поддерживаемые нотации ERD в PlantUML (стандартная против Chen ERD)

PlantUML предлагает два основных стиля рендеринга ER-диаграмм:

Нотация Information Engineering (IE):Стандартная нотация «заячья лапка», используемая для моделирования реляционных баз данных, где сущности изображаются в виде таблиц с явными маркерами первичных и внешних ключей.
Нотация Chen ERD:Стиль концептуального моделирования, в котором сущности изображаются прямоугольниками, атрибуты — овалами, а связи — ромбами.

Базовый синтаксис ERD в PlantUML и пример кода

Ниже приведён минимальный рабочий пример реляционной ERD, написанный на скрипте PlantUML с использованием стандартной нотации «заячья лапка»:

PlantUML Редактировать PlantUML в VPasCode

PlantUML Edit PlantUML in VPasCode

@startuml
!theme plain
top to bottom direction

entity "User" as user {
    * user_id : INT <<PK>>
    --
    * email : VARCHAR(255)
    * created_at : TIMESTAMP
}

entity "Order" as order {
    * order_id : INT <<PK>>
    --
    * user_id : INT <<FK>>
    * total_amount : DECIMAL(10,2)
}

user ||--o{ order : "places"
@enduml

Edit PlantUML in VPasCode

Редактировать PlantUML в VPasCode

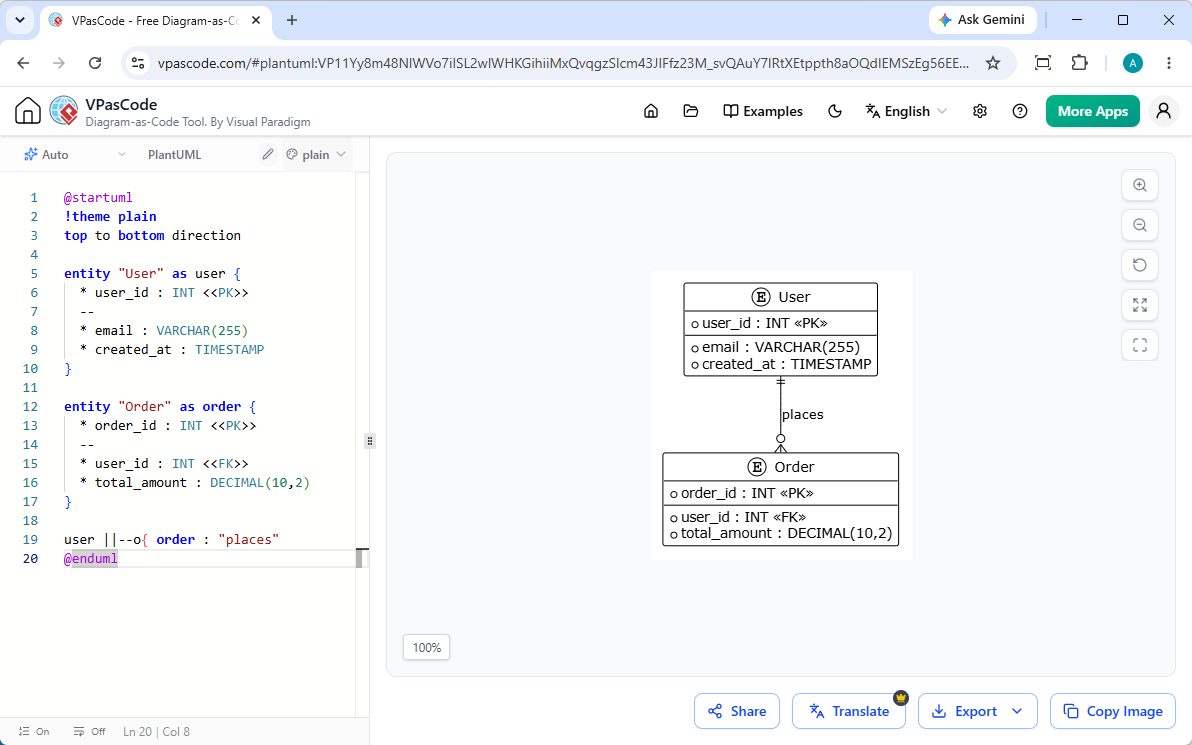

Вот сгенерированное изображение ERD:

Пошаговое руководство: создание вашей первой диаграммы «сущность-связь» в PlantUML

Построение ERD в PlantUML требует определения сущностей, назначения типов данных и ограничений, а также объявления связей с соответствующими соединителями кардинальности.

Определение сущностей, атрибутов и первичных/внешних ключей

Сущности объявляются с помощью entityключевого слова. Атрибуты перечисляются внутри фигурных скобок. Вы можете организовать атрибуты, используя пунктирные разделители (--) для разделения первичных ключей, внешних ключей и обычных столбцов.

Первичные ключи (PK): Обозначается звездочкой (“*) и помечается тегом “<<PK>>.
Внешние ключи (FK): Помечается символом “<<FK>> для обозначения реляционных ссылок.
Обязательные поля: Выделяются с помощью звездочки (“*) перед именем столбца.

Отображение кардинальности и типов отношений (1:1, 1:N, N:M)

Линии отношений определяют, как таблицы связаны между собой. PlantUML использует специальные комбинации символов для отображения соединителей в виде «птичьей ноги»:

Синтаксис	Значение обозначения	Тип отношения
`\|\|--\|\|`	Ровно один к ровно одному	Один к одному (1:1)
`\|\|--o{`	Ровно один к нулю или более	Один ко многим (1:N)
`}\|--\|{`	Один или более к одному или более	Многие ко многим (N:M)
`\|o--o{`	Ноль или один к нулю или более	Необязательное отношение «один ко многим»

Преодоление распространённых проблем и ограничений PlantUML ERD

Хотя PlantUML обладает мощными возможностями, работа с локальными CLI-инструментами или серверными установками часто создаёт препятствия в рабочих процессах разработчиков.

Отладка синтаксиса и исправление ошибок с помощью ИИ

Отсутствие скобки или некорректный синтаксис связей в PlantUML может остановить рендеринг без предоставления чёткой отладочной информации. Поиск опечаток в крупных схемах баз данных может стоить ценного времени разработки.

Управление сложными схемами и читаемостью макета

По мере расширения схем до десятков таблиц алгоритмы автоматической расстановки Graphviz могут создавать перекрывающиеся линии связей. Разработчикам необходимы инструменты, обеспечивающие мгновенную визуальную обратную связь для эффективной настройки директив макета.

Оптимизация рабочих процессов PlantUML ERD с помощью VPasCode и ИИ

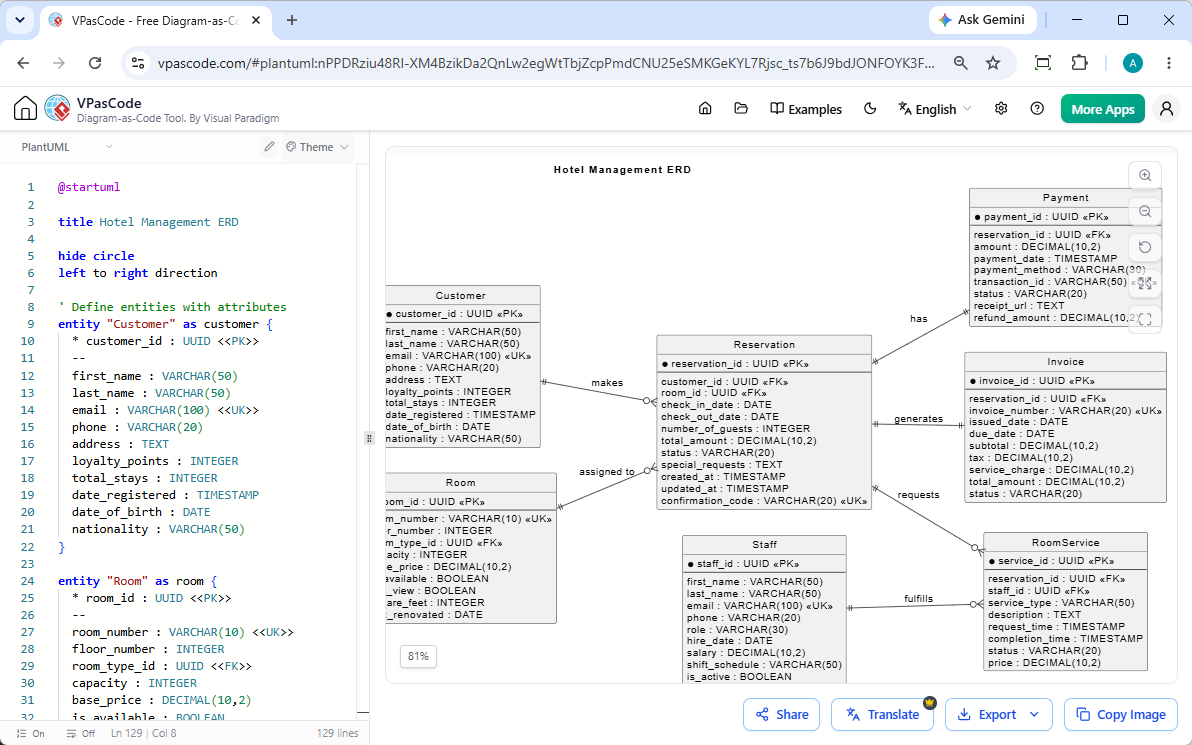

Если вы ищёте надёжныйбесплатный редактор PlantUML ERDкоторый устраняет сложности локальной настройки,Visual Paradigm VPasCodeпредлагает полное онлайн-решение на основе браузера, работающее на базе встроенных функций ИИ.

Мгновенное создание и изменение диаграмм с помощью ИИ

Как отмечено в нашемКрупное обновление VPasCode: мгновенное создание и изменение диаграмм с помощью ИИвы можете избежать ручного написания кода, вводя запросы на естественном языке — например,«Создать ERD в PlantUML для базы данных электронной коммерции»—что позволяет вам создавать и рефакторить схемы непосредственно внутри редактора за считанные секунды.

Мгновенный рендеринг на основе браузера и автоматическое определение формата

VPasCode служит интуитивно понятным инструментом без необходимости установкибесплатным инструментом PlantUMLПросто вставьте свой скрипт или запрос в редактор, и платформа автоматически определит синтаксис PlantUML для рендеринга вашей ERD в реальном времени.

Многоязычные диаграммы с переводом на основе ИИ

При работе с распределёнными инженерными командами документация часто требует локализации. VPasCode включает встроенные функции перевода на основе ИИ, позволяющие переводить текст диаграмм и метки сущностей на несколько языков непосредственно внутри редактора одним кликом.

Экспорт и встраивание ERD в OpenDocs и техническую документацию

Как только ваша ERD будет готова, экспортируйте свой дизайн в виде файлов PNG высокого разрешения или векторных SVG. Вы также можете интегрировать диаграммы непосредственно в OpenDocs или мгновенно создавать ссылки для совместного использования в pull-запросах и обзорах дизайна.

(Примечание: Расширенные функции создания диаграмм с помощью ИИ, модификации кода и исправления ошибок доступны в Visual Paradigm Online Deluxe Edition / Visual Paradigm Desktop Professional Edition+).

PlantUML против Mermaid против SQL: выбор правильного подхода к диаграммам как коду

Выбор правильного формата диаграмм как кода (DaC) зависит от существующего инструментария вашей команды и требований проекта.

Когда использовать PlantUML, а когда Mermaid для схем баз данных

Выберите PlantUML: Когда вам требуются расширенные возможности моделирования, пользовательские темы оформления, поддержка диаграмм ERD по методу Чена или сложные группировки пакетов.
Выберите Mermaid: Когда вы предпочитаете простой и лёгкий синтаксис, который рендерится нативно внутри файлов GitHub Markdown.

Полезный совет: VPasCode бесшовно поддерживает как PlantUML, так и Mermaid. Вы можете переключаться между языками описания домена (DSL) в том же редакторе, не меняя свой рабочий процесс.

Рендеринг диаграмм ERD напрямую из сырых SQL-схем

Помимо диаграмм как кода (DSL), VPasCode может напрямую парсить сырые SQL-операторы DDL, позволяя вам конвертировать существующие скрипты миграции базы данных непосредственно в визуализированные диаграммы ERD без ручного преобразования.

Часто задаваемые вопросы (FAQ)

Бесплатно ли использовать PlantUML для генерации диаграмм ERD?

Да, PlantUML является открытым программным обеспечением. Кроме того, онлайн-платформы, такие как VPasCode, предоставляют бесплатный доступ к веб-редактированию кода, рендерингу в реальном времени и экспорту изображений.

Может ли PlantUML автоматически генерировать диаграммы ERD из базы данных?

Сам по себе PlantUML требует ввода скриптов, однако инструменты для работы с базами данных или онлайн-редакторы, такие как VPasCode, могут принимать SQL-скрипты, структуры данных или промпты на естественном языке с использованием ИИ и автоматически рендерить их в визуальные диаграммы ER.

Как представить отношения внешних ключей в PlantUML?

Вы можете обозначать первичные и внешние ключи с помощью стереотипов, таких как <<PK>> и <<FK>> рядом с определениями атрибутов, а также соединять сущности с помощью синтаксиса «лапы ворона», такого как ||--o{.
