是的，PlantUML 可以繪製 ERD（實體關係圖）。它原生支援使用標準資訊工程（錨腳）記號以及經典 Chen ERD 記號來進行資料庫結構建模。透過基於文字的語法，開發人員與資料庫架構師可以快速產生整潔且可進行版本控制的 ER 圖，無需手動拖曳和放置視覺元素。
無論您需要規劃主鍵、定義外鍵約束，或視覺化複雜的資料庫關聯，PlantUML 都提供靈活的程式碼優先方法。在本指南中，我們將涵蓋 PlantUML ERD 語法、基數性，以及如何利用一個 免費的 PlantUML 工具來簡化您的工作流程，並具備即時預覽功能。
是的，PlantUML 能繪製 ERD：快速解答與核心功能
PlantUML 支援使用簡單的標記文字，開箱即用即可建立完整的實體關係圖。透過利用標準擴充功能，它能以清晰且確定性的方式呈現資料庫結構。
PlantUML 支援的 ERD 記號（標準 vs. Chen ERD）
PlantUML 提供兩種主要樣式來呈現 ER 圖：
- 資訊工程（IE）記號：用於關聯式資料庫建模的標準錨腳記號，將實體描繪為具有明確主鍵與外鍵標記的表格結構。
- Chen ERD 記號：一種概念建模風格，將實體表示為矩形，屬性表示為橢圓，關係表示為菱形。
PlantUML ERD 基本語法與程式碼範例
以下是使用標準錨腳記號以 PlantUML 腳本撰寫的關聯式 ERD 最小可行範例：
@startuml
!theme plain
top to bottom direction
entity "User" as user {
* user_id : INT <<PK>>
--
* email : VARCHAR(255)
* created_at : TIMESTAMP
}
entity "Order" as order {
* order_id : INT <<PK>>
--
* user_id : INT <<FK>>
* total_amount : DECIMAL(10,2)
}
user ||--o{ order : "places"

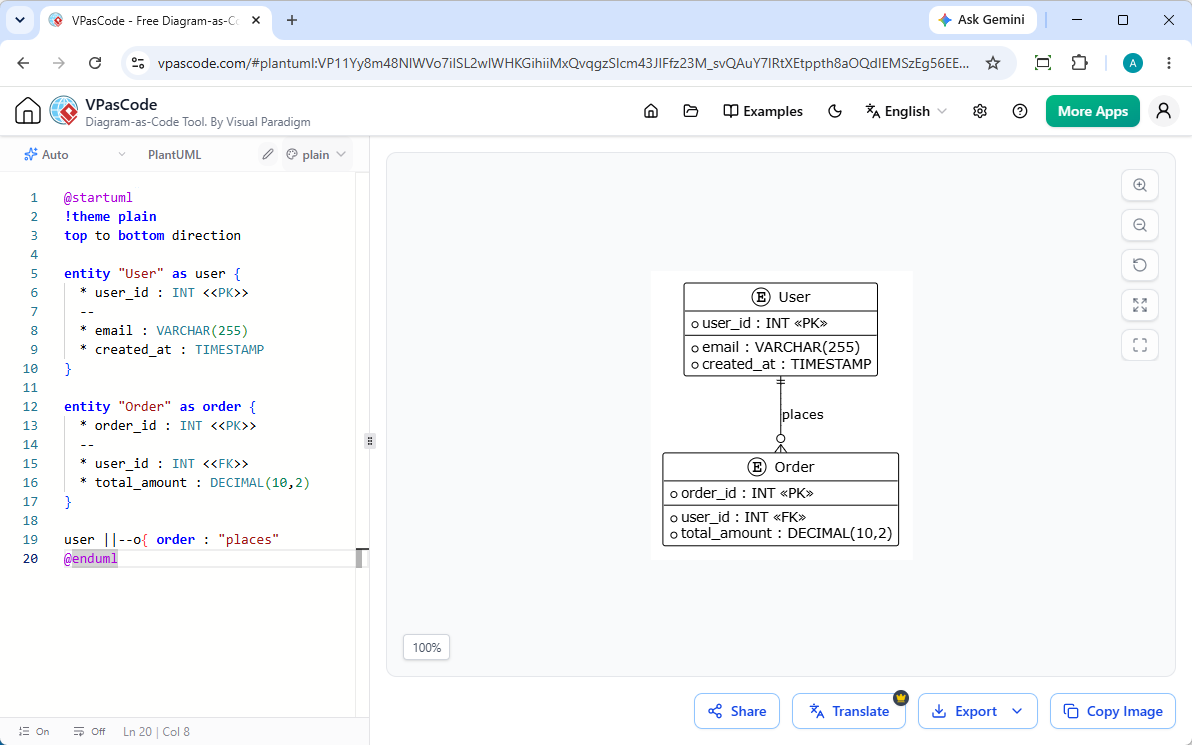

@enduml以下是渲染後的 ERD 影像：
逐步教學：在 PlantUML 中撰寫您的第一張實體關係圖
在 PlantUML 中建立 ERD 需要定義實體、指派資料型別與約束，並宣告具有適當基數性連接器的關聯。
定義實體、屬性與主鍵/外鍵
實體使用 entity 關鍵字宣告。屬性列於大括號內。您可以使用虛線分隔符號（--) 來分隔主鍵、外鍵與一般欄位。
- 主鍵（PK）：以星號（”標記
*）並標註為 “<<PK>>. - 外鍵（FK）：以 “標記
<<FK>>以表示關聯參考。 - 必填欄位：以星號（”高亮顯示
*）在欄位名稱之前。
映射基數與關係類型（1:1、1:N、N:M）
關係線決定表格如何連結。PlantUML 使用特定的字元組合來呈現鵝腳連接器：
| 語法 | 記號含義 | 關係類型 |
|---|---|---|
||--|| |
恰好一個到恰好一個 | 一對一（1:1） |
||--o{ |
恰好一個到零或多個 | 一對多（1:N） |
}|--|{ |
一個或多個到一個或多個 | 多對多（N:M） |
|o--o{ |
零或一個到零或多個 | 可選的一對多 |
克服 PlantUML ERD 的常見痛點與限制
雖然 PlantUML 功能強大，但使用本地 CLI 工具或伺服器安裝往往會給開發人員的工作流程帶來摩擦。
語法除錯與 AI 驅動的錯誤修復
PlantUML 中缺少括號或無效的關係語法可能會導致渲染中斷，且無法提供清晰的除錯反饋。在大型資料庫結構中尋找錯別字可能會浪費寶貴的開發時間。
管理複雜結構與版面可讀性
隨著結構擴展至數十個資料表，Graphviz 的自動佈局演算法可能會產生重疊的關係線。開發人員需要能夠提供即時視覺反饋的工具，以高效地調整佈局指令。
透過 VPasCode 與 AI 簡化 PlantUML ERD 工作流程
如果您正在尋找可靠的免費 PlantUML ERD 編輯器且能消除本地設定麻煩的Visual Paradigm VPasCode提供一個完整的線上瀏覽器解決方案，並由原生 AI 功能驅動。
即時 AI 圖形生成與修改
正如我們在我們的重大 VPasCode 更新：使用 AI 即時生成與修改圖形中，您可以透過輸入自然語言提示來跳過手動編碼——例如「為電商資料庫在 PlantUML 中生成 ERD」——讓您在編輯器內於數秒內原生地建立與重構結構。
即時瀏覽器渲染與自動格式偵測

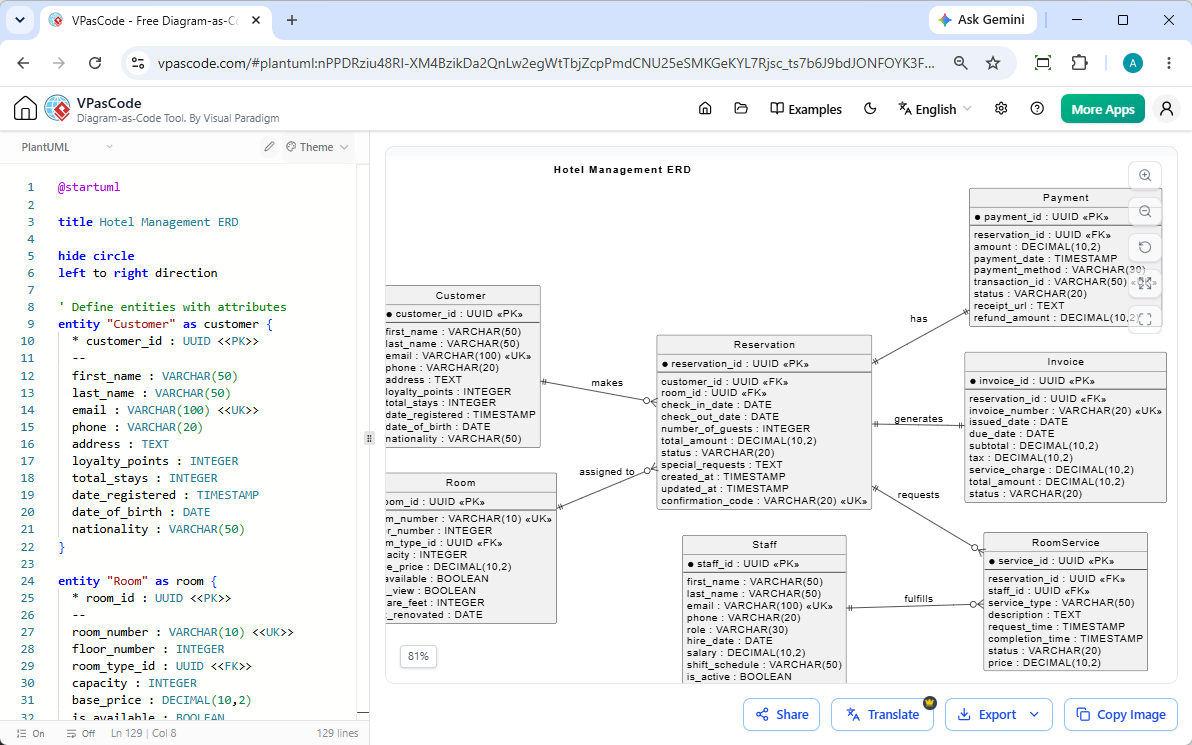

VPasCode 是一款直觀、無需安裝的免費 PlantUML 工具。只需將您的腳本或提示輸入編輯器，平台即可自動偵測 PlantUML 語法，即時渲染您的 ERD。
支援多語言圖形與 AI 翻譯
當與分佈式工程團隊合作時，文件通常需要本地化。VPasCode 內建原生 AI 翻譯功能，讓您只需單擊即可直接在編輯器內將圖形文字與實體標籤翻譯成多種語言。
將 ERD 匯出並嵌入 OpenDocs 與技術規格文件
一旦您的 ERD 準備就緒，即可將設計匯出為高解析度 PNG 或向量 SVG 檔案。您還可以直接將圖形整合至 OpenDocs，或為拉取請求與設計審查生成即時可分享的連結。
（註：進階 AI 圖形生成、程式碼修改與錯誤修復功能僅在 Visual Paradigm Online 進階版 / Visual Paradigm Desktop 專業版+中提供。）
PlantUML 對決 Mermaid 對決 SQL：選擇正確的圖形即程式碼方法
選擇正確的圖形即程式碼（DaC）格式取決於團隊現有的工具與專案需求。
何時應使用 PlantUML 或 Mermaid 來建立資料庫結構
- 選擇 PlantUML：當您需要進階建模功能、自訂樣式主題、Chen ERD 支援，或複雜的套件分組時。
- 選擇 Mermaid：當您偏好簡單、輕量的語法，且能在 GitHub Markdown 檔案中原生渲染時。
專業提示：VPasCode 無縫支援 PlantUML 和 Mermaid 格式。您可以在同一編輯器中切換不同的領域特定語言（DSL），而無需改變工作流程。
直接從原始 SQL 結構化描述語言（DDL）渲染實體關係圖（ERD）
除了程式碼即圖形（Diagram-as-Code）的領域特定語言外，VPasCode可直接解析原始 SQL DDL 語句，讓您能將現有的資料庫遷移腳本直接轉換為渲染後的視覺化 ERD，無需手動轉換。
常見問題（FAQ）
PlantUML 用於生成 ERD 是否免費？
是的，PlantUML 是開源軟體。此外，像 VPasCode 這樣的線上平台提供免費的網頁程式碼編輯、即時渲染及圖片匯出功能。
PlantUML 能否從資料庫自動生成 ERD？
PlantUML 本身需要腳本輸入，但資料庫工具或像 VPasCode 這樣的線上編輯器可以接收 SQL 腳本、資料結構或自然語言 AI 提示，並自動將其渲染為視覺化 ER 圖。
我如何在 PlantUML 中表示外鍵關聯？
您可以使用如「<<PK>>」和「<<FK>>」標註在屬性定義旁，並使用鵝腳語法（crow’s foot syntax）連接實體，例如「||--o{.
