Ya, PlantUML dapat menggambar ERD (Diagram Entitas-Relasi).PlantUML secara native mendukung pemodelan skema basis data menggunakan notasi standar Information Engineering (tangan gagak) serta notasi Chen ERD klasik. Dengan menggunakan sintaks berbasis teks, pengembang dan arsitek basis data dapat dengan cepat menghasilkan diagram ER yang bersih dan dapat dikontrol versinya tanpa perlu menyeret dan menjatuhkan elemen visual secara manual.

Baik Anda perlu memetakan kunci utama, mendefinisikan batasan kunci asing, atau memvisualisasikan hubungan basis data yang kompleks, PlantUML menyediakan pendekatan yang fleksibel dan berbasis kode. Dalam panduan ini, kami akan membahas sintaks ERD PlantUML, kardinalitas, dan cara menyederhanakan alur kerja Anda menggunakan sebuah alat PlantUML gratisdengan kemampuan pratinjau waktu nyata.

Ya, PlantUML Dapat Menggambar ERD: Jawaban Cepat & Kapabilitas Inti

PlantUML mendukung pembuatan diagram entitas-relasi yang komprehensif secara langsung menggunakan teks markup sederhana. Dengan memanfaatkan ekstensi standar, PlantUML merender struktur basis data secara bersih dan deterministik.

Notasi ERD yang Didukung di PlantUML (Standar vs. Chen ERD)

PlantUML menawarkan dua gaya utama untuk merender diagram ER:

Notasi Information Engineering (IE):Notasi tangan gagak standar yang digunakan untuk pemodelan basis data relasional, yang menggambarkan entitas sebagai struktur tabel dengan penanda kunci utama dan kunci asing yang eksplisit.
Notasi Chen ERD:Gaya pemodelan konseptual yang merepresentasikan entitas sebagai persegi panjang, atribut sebagai oval, dan relasi sebagai berlian.

Sintaks Dasar ERD PlantUML dan Contoh Kode

Di bawah ini adalah contoh kerja minimal untuk ERD relasional yang ditulis dalam skrip PlantUML menggunakan notasi tangan gagak standar:

PlantUML Edit PlantUML di VPasCode

PlantUML Edit PlantUML in VPasCode

@startuml
!theme plain
top to bottom direction

entity "User" as user {
    * user_id : INT <<PK>>
    --
    * email : VARCHAR(255)
    * created_at : TIMESTAMP
}

entity "Order" as order {
    * order_id : INT <<PK>>
    --
    * user_id : INT <<FK>>
    * total_amount : DECIMAL(10,2)
}

user ||--o{ order : "places"
@enduml

Edit PlantUML in VPasCode

Edit PlantUML di VPasCode

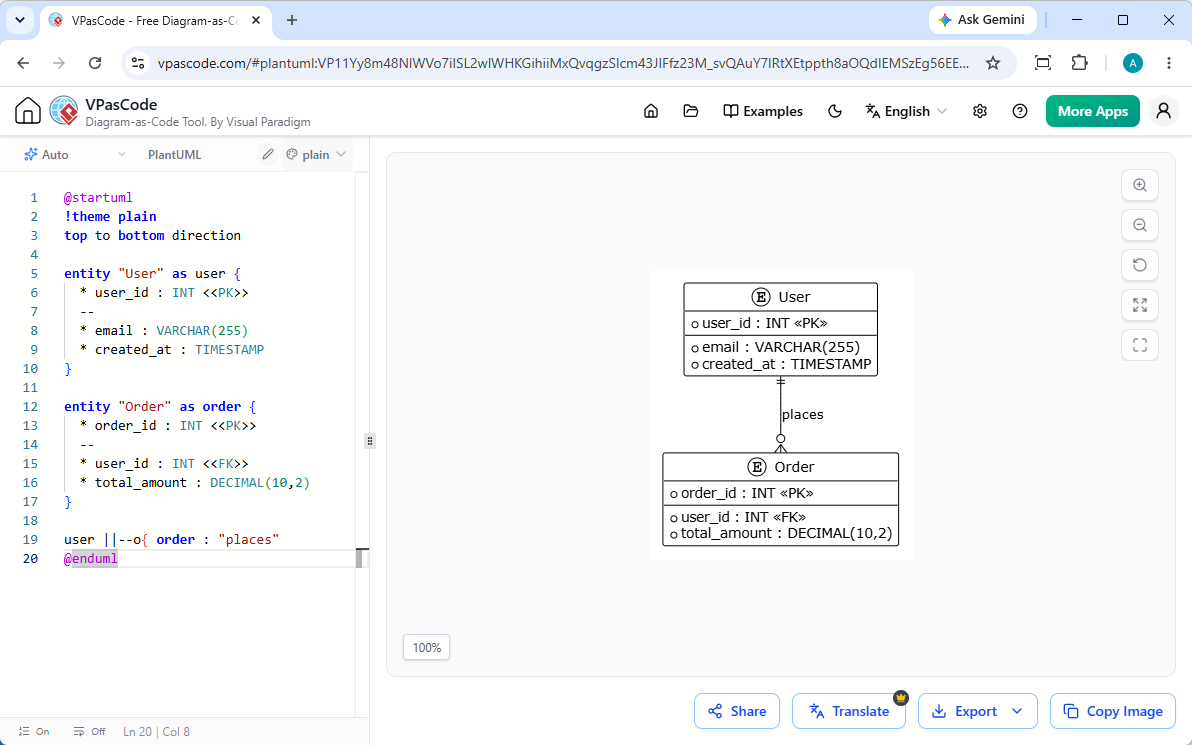

Berikut adalah gambar ERD yang telah dirender:

Tutorial Langkah demi Langkah: Menulis Diagram Entitas-Relasi Pertama Anda di PlantUML

Membangun ERD di PlantUML memerlukan definisi entitas, penugasan tipe data dan batasan, serta deklarasi relasi dengan konektor kardinalitas yang sesuai.

Mendefinisikan Entitas, Atribut, dan Kunci Utama/Kunci Asing

Entitas dideklarasikan menggunakan kata kunci entity). Atribut didaftarkan di dalam kurung kurawal. Anda dapat mengatur atribut menggunakan pemisah putus-putus (--) untuk memisahkan kunci utama, kunci asing, dan kolom umum.

Kunci Utama (PK): Ditandai dengan tanda bintang (“*) dan diberi tag “<<PK>>.
Kunci Asing (FK): Ditandai dengan “<<FK>> untuk merepresentasikan referensi relasional.
Kolom Wajib: Ditegaskan menggunakan tanda bintang (“*) sebelum nama kolom.

Pemetaan Kardinalitas dan Jenis Relasi (1:1, 1:N, N:M)

Garis relasi menentukan bagaimana tabel saling terhubung. PlantUML menggunakan kombinasi karakter tertentu untuk merender konektor ‘crow’s foot’:

Sintaks	Arti Notasi	Jenis Relasi
`\|\|--\|\|`	Tepat satu ke Tepat satu	Satu-ke-Satu (1:1)
`\|\|--o{`	Tepat satu ke Nol atau Lebih	Satu-ke-Banyak (1:N)
`}\|--\|{`	Satu atau Lebih ke Satu atau Lebih	Banyak-ke-Banyak (N:M)
`\|o--o{`	Nol atau Satu ke Nol atau Lebih	Satu-ke-Banyak Opsional

Mengatasi Titik Sakit & Keterbatasan Umum pada ERD PlantUML

Meskipun PlantUML sangat kuat, bekerja dengan alat CLI lokal atau instalasi server sering kali menimbulkan hambatan dalam alur kerja pengembang.

Penyelesaian Masalah Sintaks dan Perbaikan Kesalahan Berbasis AI

Kurung kurawal yang hilang atau sintaks relasi yang tidak valid dalam PlantUML dapat menghentikan proses rendering tanpa memberikan umpan balik debugging yang jelas. Menemukan kesalahan ketik dalam skema basis data yang besar dapat memakan waktu pengembangan yang berharga.

Mengelola Skema Kompleks dan Keterbacaan Tata Letak

Saat skema berkembang hingga puluhan tabel, algoritma tata letak otomatis Graphviz dapat menghasilkan garis relasi yang saling tumpang tindih. Pengembang membutuhkan alat yang memberikan umpan balik visual instan untuk menyempurnakan arahan tata letak secara efisien.

Menyederhanakan Alur Kerja ERD PlantUML dengan VPasCode & AI

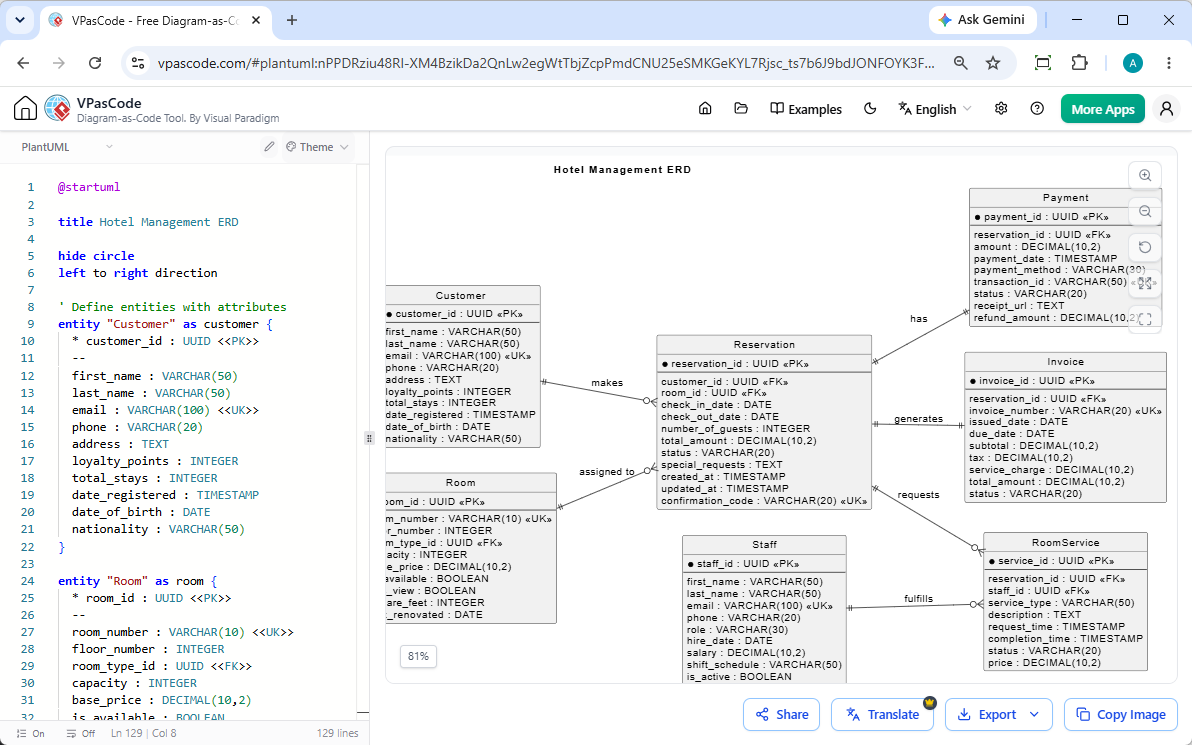

Jika Anda mencari sebuaheditor ERD PlantUML gratisyang menghilangkan kerumitan pengaturan lokal,Visual Paradigm VPasCodemenawarkan solusi berbasis browser online lengkap yang didukung oleh fitur AI asli.

Pembuatan & Modifikasi Diagram AI Secara Instan

Seperti yang disorot dalamPembaruan Besar VPasCode: Buat dan Modifikasi Diagram Secara Instan dengan AI, Anda dapat melewatkan pemrograman manual dengan memasukkan perintah dalam bahasa alami—seperti“Buat ERD dalam PlantUML untuk basis data e-commerce”—memungkinkan Anda membuat dan merombak skema secara native di dalam editor hanya dalam hitungan detik.

Rendering Berbasis Browser Secara Instan & Deteksi Format Otomatis

VPasCode berfungsi sebagaialat PlantUML gratis. Cukup tempelkan skrip Anda atau masukkan permintaan Anda ke dalam editor, dan platform akan secara otomatis mendeteksi sintaks PlantUML untuk merender ERD Anda secara real-time.

Diagram Multi-Bahasa dengan Terjemahan AI

Saat bekerja dengan tim teknik yang terdistribusi, dokumentasi sering kali perlu dilokalisasi. VPasCode menyertakan fitur terjemahan AI asli, memungkinkan Anda menerjemahkan teks diagram dan label entitas ke dalam beberapa bahasa langsung di dalam editor hanya dengan satu kali klik.

Ekspor dan Menyematkan ERD ke dalam OpenDocs & Spesifikasi Teknis

Setelah ERD Anda siap, ekspor desain Anda sebagai file PNG resolusi tinggi atau SVG vektor. Anda juga dapat mengintegrasikan diagram langsung ke dalam OpenDocs atau membuat tautan berbagi instan untuk permintaan tarik (pull requests) dan tinjauan desain.

(Catatan: Fitur lanjutan pembuatan diagram AI, modifikasi kode, dan perbaikan kesalahan tersedia dalam Visual Paradigm Online Edisi Deluxe / Visual Paradigm Desktop Edisi Profesional+).

PlantUML vs. Mermaid vs. SQL: Memilih Pendekatan Diagram-sebagai-Kode yang Tepat

Memilih format Diagram-as-Code (DaC) yang tepat bergantung pada alat yang sudah ada di tim Anda dan persyaratan proyek.

Kapan Menggunakan PlantUML vs. Mermaid untuk Skema Basis Data

Pilih PlantUML: Ketika Anda memerlukan kemampuan pemodelan tingkat lanjut, tema gaya kustom, dukungan Chen ERD, atau pengelompokan paket yang kompleks.
Pilih Mermaid: Ketika Anda lebih menyukai sintaks yang sederhana dan ringan yang dirender secara native di dalam file GitHub Markdown.

Tips Pro: VPasCode mendukung kedua format PlantUML dan Mermaid secara mulus. Anda dapat beralih antara DSL di editor yang sama tanpa mengubah alur kerja Anda.

Merender ERD Langsung dari Skema SQL Mentah

Selain DSL Diagram-as-Code, VPasCode dapat menguraikan pernyataan DDL SQL mentah secara langsung, memungkinkan Anda mengkonversi skrip migrasi database yang ada langsung menjadi ERD visual yang ter-render tanpa konversi manual.

Pertanyaan yang Sering Diajukan (FAQ)

Apakah PlantUML gratis digunakan untuk pembuatan ERD?

Ya, PlantUML bersifat open-source. Selain itu, platform online seperti VPasCode menyediakan akses gratis untuk pengeditan kode berbasis web, rendering langsung, dan ekspor gambar.

Apakah PlantUML dapat menghasilkan ERD secara otomatis dari database?

PlantUML itu sendiri memerlukan input skrip, tetapi alat database atau editor online seperti VPasCode dapat mengambil skrip SQL, struktur data, atau prompt AI bahasa alami dan merendernya menjadi diagram ER visual secara otomatis.

Bagaimana cara saya merepresentasikan hubungan kunci asing di PlantUML?

Anda dapat menandai kunci utama dan kunci asing menggunakan stereotipe seperti <<PK>> dan <<FK>> di sebelah definisi atribut, dan hubungkan entitas menggunakan sintaks kaki gagak seperti ||--o{.
