Can PlantUML Draw ERD? Complete Guide & Free Tool

Ja, PlantUML kann ERDs (Entity-Relationship-Diagramme) zeichnen.Es unterstützt nativ die Modellierung von Datenbankschemata unter Verwendung der standardmäßigen Information-Engineering-Notation (Krabbenfuß) sowie der klassischen Chen-ERD-Notation. Mit einer textbasierten Syntax können Entwickler und Datenbankarchitekten schnell saubere, versionierbare ER-Diagramme generieren, ohne visuelle Elemente manuell ziehen und ablegen zu müssen.

Egal, ob Sie Primärschlüssel abbilden, Fremdschlüsselbeschränkungen definieren oder komplexe Datenbankbeziehungen visualisieren müssen – PlantUML bietet einen flexiblen, code-first-Ansatz. In diesem Leitfaden behandeln wir die PlantUML-ERD-Syntax, Kardinalitäten und wie Sie Ihren Workflow mit einem kostenlosen PlantUML-Toolmit Echtzeit-Vorschau-Funktionen

Ja, PlantUML kann ERDs zeichnen: Schnelle Antwort & Kernfunktionen

PlantUML unterstützt die umfassende Erstellung von Entity-Relationship-Diagrammen „out of the box” mit einfachem Markup-Text. Durch die Nutzung standardmäßiger Erweiterungen werden Datenbankstrukturen sauber und deterministisch gerendert.”

Unterstützte ERD-Notationen in PlantUML (Standard vs. Chen ERD)

PlantUML bietet zwei Hauptstile zur Darstellung von ER-Diagrammen:

Information-Engineering-(IE)-Notation:Die standardmäßige Krabbenfuß-Notation, die für die Modellierung relationaler Datenbanken verwendet wird und Entitäten als Tabellenstrukturen mit expliziten Markern für Primär- und Fremdschlüssel darstellt.
Chen-ERD-Notation:Ein konzeptioneller Modellierungsstil, der Entitäten als Rechtecke, Attribute als Ovale und Beziehungen als Rauten darstellt.

Grundlegende PlantUML-ERD-Syntax und Code-Beispiel

Unten finden Sie ein minimales, funktionierendes Beispiel für ein relationales ERD, das in einem PlantUML-Skript unter Verwendung der standardmäßigen Krabbenfuß-Notation geschrieben ist:

PlantUML PlantUML in VPasCode bearbeiten

PlantUML Edit PlantUML in VPasCode

@startuml
!theme plain
top to bottom direction

entity "User" as user {
    * user_id : INT <<PK>>
    --
    * email : VARCHAR(255)
    * created_at : TIMESTAMP
}

entity "Order" as order {
    * order_id : INT <<PK>>
    --
    * user_id : INT <<FK>>
    * total_amount : DECIMAL(10,2)
}

user ||--o{ order : "places"
@enduml

Edit PlantUML in VPasCode

PlantUML in VPasCode bearbeiten

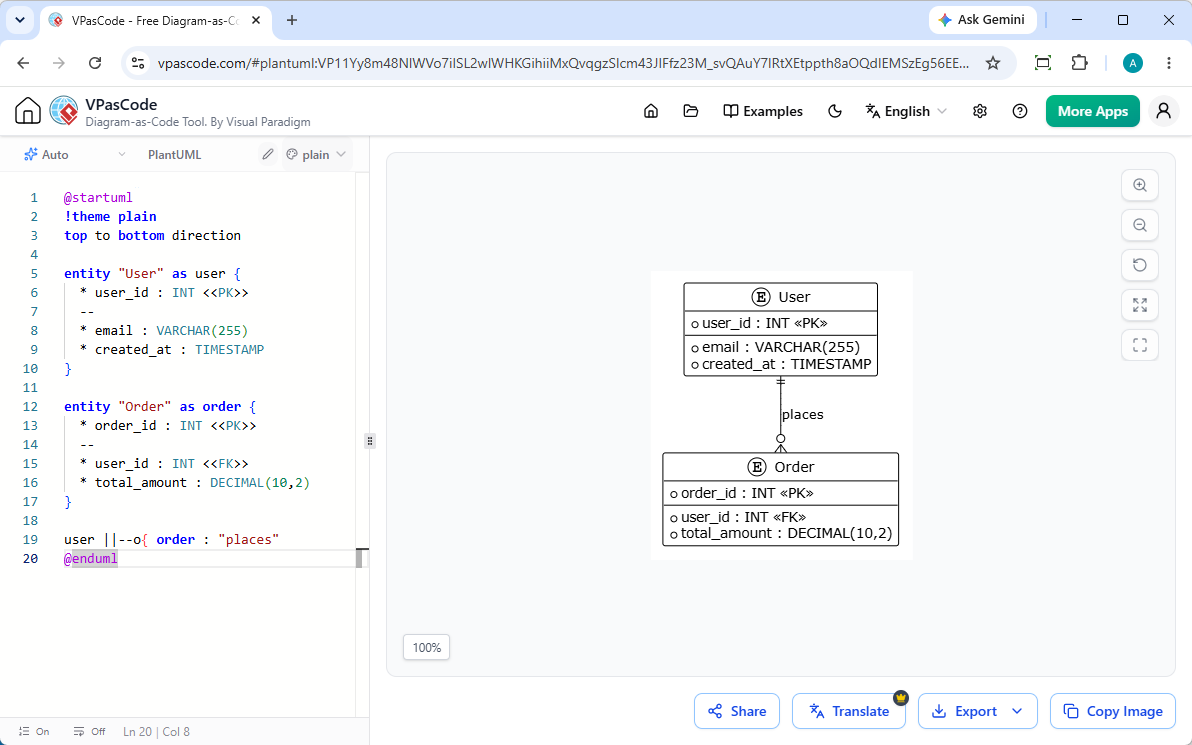

Hier ist das gerenderte ERD-Bild:

Schritt-für-Schritt-Tutorial: Erstellen Ihres ersten Entity-Relationship-Diagramms in PlantUML

Das Erstellen eines ERDs in PlantUML erfordert die Definition von Entitäten, die Zuweisung von Datentypen und Einschränkungen sowie die Deklaration von Beziehungen mit geeigneten Kardinalitätsverbindern.

Definition von Entitäten, Attributen und Primär-/Fremdschlüsseln

Entitäten werden mit dem entitySchlüsselwort deklariert. Attribute werden in geschweiften Klammern aufgelistet. Sie können Attribute mit gestrichelten Trennzeichen (--) organisieren, um Primärschlüssel, Fremdschlüssel und allgemeine Spalten zu trennen.

Primärschlüssel (PK): Kennzeichnet mit einem Sternchen (“*) und gekennzeichnet mit “<<PK>>.
Fremdschlüssel (FK): Markiert mit “<<FK>> zur Darstellung relationaler Referenzen.
Pflichtfelder: Hervorgehoben mit einem Sternchen (“*) vor dem Spaltennamen.

Abbildungskardinalität und Beziehungstypen (1:1, 1:N, N:M)

Beziehungslinien bestimmen, wie Tabellen miteinander verknüpft sind. PlantUML verwendet spezifische Zeichenkombinationen, um Krallenfuß-Verbindungen darzustellen:

Syntax	Bedeutung der Notation	Beziehungstyp
`\|\|--\|\|`	Genau eins zu Genau eins	Eins-zu-Eins (1:1)
`\|\|--o{`	Genau eins zu Null oder Mehr	Eins-zu-Viele (1:N)
`}\|--\|{`	Eins oder Mehr zu Eins oder Mehr	Viele-zu-Viele (N:M)
`\|o--o{`	Null oder Eins zu Null oder Mehr	Optionales Eins-zu-Viele

Überwindung häufiger Schmerzpunkte und Einschränkungen bei PlantUML-ERDs

Obwohl PlantUML leistungsstark ist, führt die Arbeit mit lokalen CLI-Tools oder Serverinstallationen häufig zu Reibungsverlusten in den Entwickler-Workflows.

Syntax-Fehlersuche und KI-gestützte Fehlerbehebung

Eine fehlende Klammer oder eine ungültige Beziehungs-Syntax in PlantUML kann die Darstellung ohne klare Debugging-Feedback stoppen. Das Auffinden von Tippfehlern in großen Datenbankschemata kann wertvolle Entwicklungszeit kosten.

Verwaltung komplexer Schemata und Layout-Lesbarkeit

Wenn Schemata auf Dutzende von Tabellen anwachsen, können Graphviz-Auto-Layout-Algorithmen überlappende Beziehungslinien erzeugen. Entwickler benötigen Tools, die sofortiges visuelles Feedback bieten, um Layout-Anweisungen effizient zu verfeinern.

Optimierung von PlantUML-ERD-Workflows mit VPasCode & KI

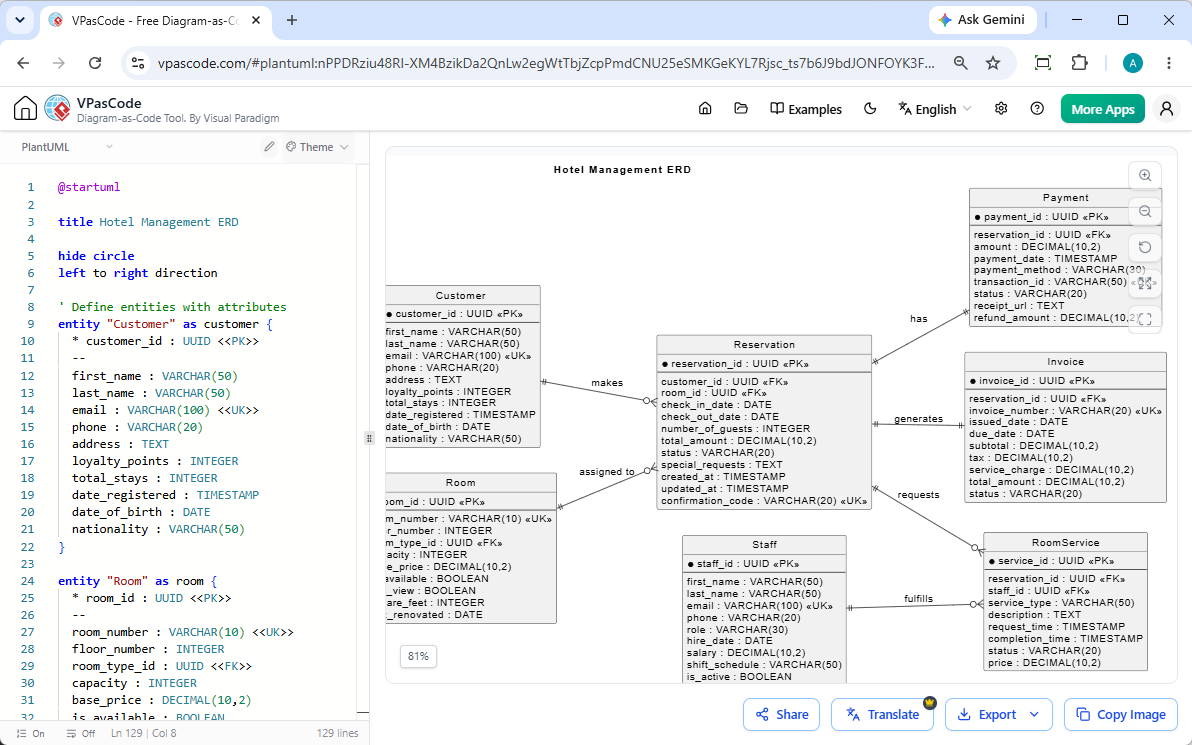

Wenn Sie nach einer zuverlässigenkostenlosen PlantUML-ERD-Editorsuchen, der lokale Einrichtungsaufwand eliminiert,Visual Paradigm VPasCodebietet eine vollständige, browserbasierte Online-Lösung, die von nativen KI-Funktionen angetrieben wird.

Sofortige KI-Diagrammerstellung & -Modifikation

Wie in unseremGroßes VPasCode-Update: Diagramme sofort mit KI generieren und modifizierenkönnen Sie manuelles Codieren umgehen, indem Sie natürliche Sprachanweisungen eingeben – wie zum Beispiel„Erstellen Sie ein ERD in PlantUML für eine E-Commerce-Datenbank“– wodurch Sie Schemata nativ innerhalb des Editors in Sekunden erstellen und refaktorisieren können.

Sofortige browserbasierte Darstellung & automatische Format-Erkennung

VPasCode dient als intuitives, installationsfreieskostenloses PlantUML-Tool. Fügen Sie einfach Ihr Skript ein oder geben Sie Ihre Anfrage in den Editor ein, und die Plattform erkennt automatisch die PlantUML-Syntax, um Ihr ERD in Echtzeit darzustellen.

Mehrsprachige Diagramme mit KI-Übersetzung

Bei der Arbeit mit verteilten Engineering-Teams muss die Dokumentation häufig lokalisiert werden. VPasCode enthält native KI-Übersetzungsfunktionen, mit denen Sie Diagrammtexte und Entitätsbeschriftungen direkt im Editor mit einem Klick in mehrere Sprachen übersetzen können.

Exportieren und Einbetten von ERDs in OpenDocs & Technische Spezifikationen

Sobald Ihr ERD fertig ist, exportieren Sie Ihr Design als hochauflösende PNG- oder Vektor-SVG-Dateien. Sie können Diagramme auch direkt in OpenDocs integrieren oder sofort teilbare Links für Pull Requests und Design-Reviews generieren.

(Hinweis: Erweiterte KI-Funktionen zur Diagrammerstellung, Code-Modifikation und Fehlerbehebung sind in der Visual Paradigm Online Deluxe Edition / Visual Paradigm Desktop Professional Edition+ verfügbar).

PlantUML vs. Mermaid vs. SQL: Die richtige Diagram-as-Code-Ansatz wählen

Die Wahl des richtigen Diagram-as-Code (DaC)-Formats hängt von der vorhandenen Tooling-Infrastruktur Ihres Teams und den Projektanforderungen ab.

Wann Sie PlantUML vs. Mermaid für Datenbankschemata verwenden sollten

Wählen Sie PlantUML: Wenn Sie erweiterte Modellierungsfunktionen, benutzerdefinierte Gestaltungsthemen, Chen-ERD-Unterstützung oder komplexe Paketgruppierungen benötigen.
Wählen Sie Mermaid: Wenn Sie eine einfache, leichte Syntax bevorzugen, die nativ in GitHub-Markdown-Dateien gerendert wird.

Profi-Tipp: VPasCode unterstützt sowohl PlantUML- als auch Mermaid-Formate nahtlos. Sie können zwischen den DSLs im selben Editor wechseln, ohne Ihren Arbeitsablauf zu ändern.

Darstellung von ERDs direkt aus rohen SQL-Schemata

Zusätzlich zu Diagram-as-Code-DSLs kann VPasCode rohe SQL-DDL-Anweisungen direkt parsen, sodass Sie bestehende Datenbank-Migrationsskripte direkt in gerenderte visuelle ERDs umwandeln können, ohne manuelle Konvertierung.

Häufig gestellte Fragen (FAQ)

Ist PlantUML kostenlos für die ERD-Erstellung nutzbar?

Ja, PlantUML ist Open-Source. Darüber hinaus bieten Online-Plattformen wie VPasCode kostenlosen Zugang zur webbasierten Codebearbeitung, Live-Darstellung und Bildexport.

Kann PlantUML ERDs automatisch aus einer Datenbank generieren?

PlantUML selbst erfordert Skripteingaben, aber Datenbanktools oder Online-Editoren wie VPasCode können SQL-Skripte, Datenstrukturen oder natürliche Sprach-KI-Eingaben aufnehmen und diese automatisch in visuelle ER-Diagramme umwandeln.

Wie stelle ich Fremdschlüsselbeziehungen in PlantUML dar?

Sie können Primär- und Fremdschlüssel mit Stereotypen wie <<PK>> und <<FK>> neben Attributdefinitionen kennzeichnen und Entitäten mit der Krähenfuß-Syntax wie ||--o{.
