ソフトウェアアーキテクチャをモデル化する際、開発者や技術チームは UML と PlantUML をしばしば同じ意味で議論しますが、これらは根本的に異なる 2 つの概念を表しています：UML は視覚的モデリング言語の標準です、一方PlantUML はテキストベースのオープンソースツールですで、コードを UML 図にコンパイルします。適切な図-as-コードエディタまたは無料の UML エディタを使用することで、技術チームはソースコードのすぐそばで正確なアーキテクチャドキュメントを維持できます。
核心的な違い：言語標準 vs テキストベースのツール
UML（統一モデリング言語）は、ソフトウェアシステムを可視化するために、オブジェクト管理グループ（OMG）によって管理される標準化された視覚的仕様です。PlantUMLは、プレーンテキストファイルから自動的に視覚的な図を生成するドメイン固有言語（DSL）実行エンジンです。
UMLとは何か？（視覚的モデリング標準）
UML は、14 種類の図タイプからなる標準化された分類体系を定義しており、これらは構造的（例：クラス、コンポーネント、デプロイメント）と行動的（例：シーケンス、アクティビティ、ユースケース）のビューに分類されます。これは、記法、形状、矢印に対する厳格なグラフィックルールを設定し、作成方法にかかわらず、ソフトウェア設計のための普遍的な視覚的文法として機能します。
PlantUMLとは何か？（図-as-コードエンジン）
PlantUML は、シンプルで人間が読みやすいテキストマークアップを視覚的な UML 画像に変換するテキストから図へのエンジンです。手動で形状を描画したりコネクタをドラッグしたりするのではなく、開発者はコード文（例：Alice -> Bob: リクエスト）を使用して関係性を記述することで、図をプログラム的に生成、更新、維持することが可能になります。
主要な機能とワークフローの比較
従来の視覚的モデリング標準とコード駆動型エンジンの間の運用上のトレードオフを理解することは、チームが適切なワークフローを選択する助けになります。
| 機能 / 次元 | UML（標準概念） | PlantUML（コードベースエンジン） |
|---|---|---|
| 主な性質 | グラフィカルモデリング仕様と標準表記 | スクリプトを視覚的な図にコンパイルするテキストDSLエンジン |
| 作成方法 | 視覚的なドラッグ＆ドロップまたはプログラムによる生成 | エディタまたはIDEでのプレーンテキストマークアップ |
| バージョン管理 | バイナリ/XMLファイル（Git diffが困難） | プレーンテキストファイル（ネイティブなGitブランチ、差分、PR） |
| 学習曲線 | 14種類の標準タイプにわたる高い表記の複雑さ | DSL構文の学習曲線は低から中程度 |
視覚的なドラッグ＆ドロップとコードとしての図のどちらを使うべきか
なぜソフトウェアエンジニアはドキュメントにPlantUMLを好むのか
現代のエンジニアリングチームは、プレーンテキストの定義がコードリポジトリに直接存在するためPlantUMLを好みます。これにより、重要な利点が得られます：
- ネイティブなGit統合：図を
.pumlファイルとして保存し、行ごとの正確な変更を追跡し、プルリクエスト中にアーキテクチャの更新をレビューします。 - 自動レイアウト：エンジンが自動的に位置を計算し、ルーティングラインを自動整列させるため、面倒な手動ピクセル調整が不要になります。
- 一貫性：大規模なコードベース全体で標準的なビジュアルスタイルを保証し、カスタムグラフィックデザインのスキルを必要としません。
純粋なテキストDSLがアーキテクチャ計画で不足する点
効率性は高いものの、生のテキストから図を生成するエンジンを使用すると、運用上の摩擦が生じます：
- 構文のストレス：単一文字や括弧の欠落がレンダリングを完全に失敗させ、明確な実行フィードバックがありません。
- ローカル環境のセットアップ：ローカルコマンドラインでのレンダリングには、Javaランタイム環境とGraphvizの依存関係のインストールが必要です。
- 複雑なビジュアル調整：自動レイアウトアルゴリズムは、複雑なシステムにおいて予期しない視覚的な重なりを生じさせることがあり、広範なレイアウトの微調整が必要になることがあります。
VPasCodeによる「図形-as-コード」の近代化
テキスト駆動の速度と視覚的レンダリングの明確さの間のギャップを埋めるため、現代の開発者は専用のオンラインツールである「Visual Paradigm VPasCode」を利用しています。これは柔軟な「無料の PlantUML ツール」およびマルチフォーマットレンダラーとして機能し、VPasCode はローカル環境の摩擦を完全に排除します。
自動 DSL 検出による即時プレビュー

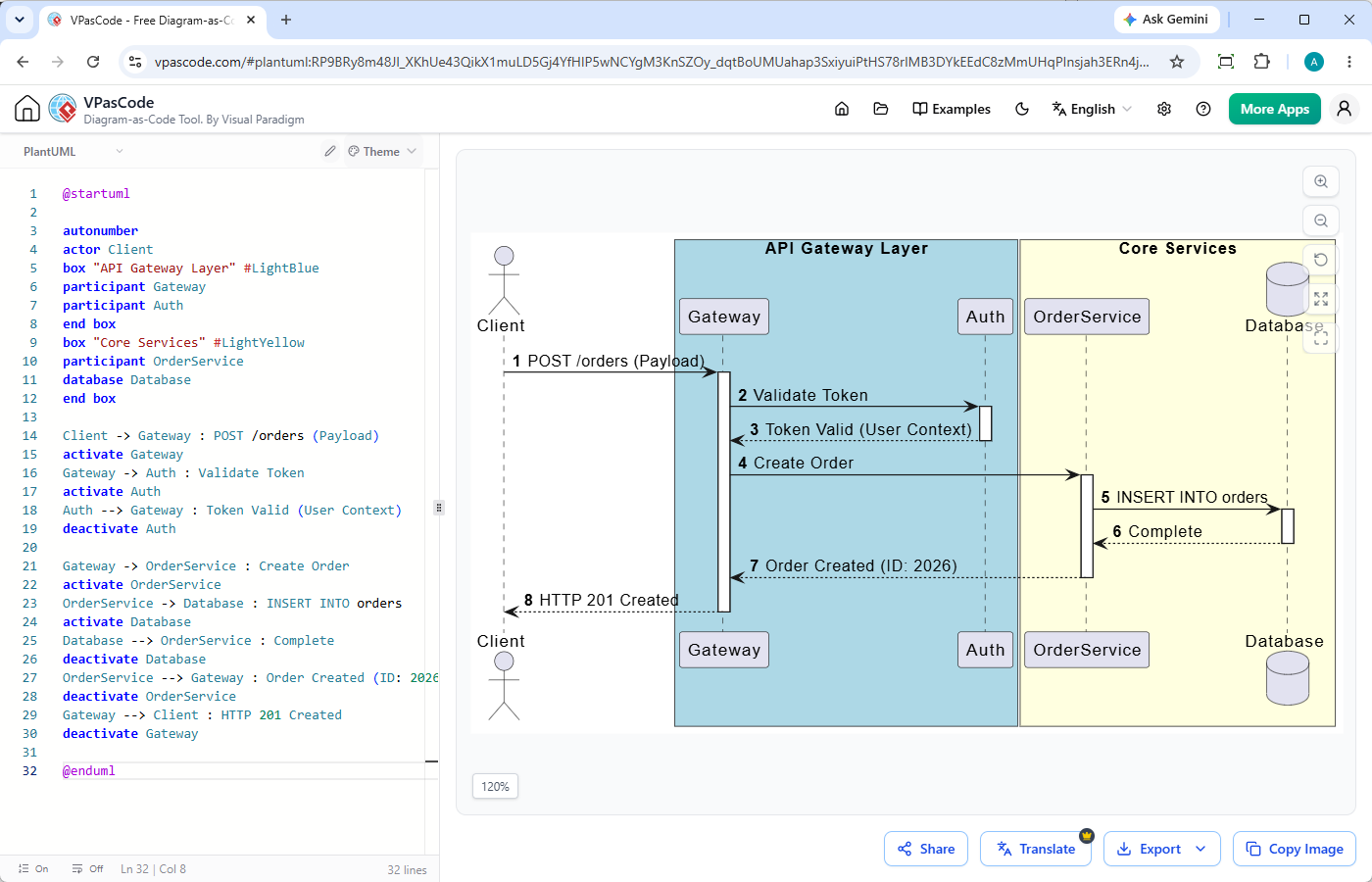

VPasCode は、セットアップ不要の「PlantUML エディター」の体験をブラウザで提供します。自動フォーマット検出機能により、生の PlantUML、Mermaid、または Graphviz スクリプトを直接ウェブインターフェースに貼り付けることができます。リアルタイムプレビューは入力中に即座に更新され、Java や Graphviz のインストールなしでスケーラブルなベクター図をレンダリングします。
AI によるエラー修正と差分表示で構文のストレスを解消
長いテキストスクリプト内の構文エラーのデバッグは、ドキュメント作成のワークフローをしばしば停滞させます。VPasCode にはネイティブの「AI によるコードエラー修正」が搭載されています。スクリプトのレンダリングに失敗した場合、ワンクリックで構文エラーを自動的に修正し、横並びのコード差分を表示します。これにより、開発者は正確な修正内容を確認し、壊れたスクリプトを即座に解決し、構文ルールをより速く習得することができます。
PlantUML 図を技術ドキュメントに統合する方法
標準エクスポート：SVG、PNG、埋め込み可能なリンク
図がレンダリングされた後、下流での共有には多様なエクスポートオプションが必要です。VPasCode を使用すれば、生産用ドキュメントのために高解像度の PNG やスケーラブルな SVG ベクターイメージを即座にダウンロードできます。また、生コードファイルをやり取りすることなく、エンジニアリングチーム間でコラボレーションするために、直接共有可能な URL や QR コードを生成することもできます。
OpenDocs 統合によるナレッジベースドキュメントの一元化
企業全体のアーキテクチャドキュメントにおいて、単独の図ファイルだけでは不十分なことがほとんどです。VPasCode は Visual Paradigm OpenDocs と直接統合されており、システム仕様書や API ドキュメントと一緒に、中央の技術ナレッジベースにライブの「図形-as-コード」スニペットを直接公開することができます。
まとめ：チームに最適なアプローチの選択
アーキテクチャの明確さのために「UML 仕様」をベースライン標準として使用し、「PlantUML」を、コードに密着した高速でバージョン管理されたドキュメントが必要な場合に活用してください。セットアップのオーバーヘッドや構文デバッグの摩擦を排除するために、無料のオンライン「図形-as-コードエディター」を「VPasCode」を使用して、技術図を即座に編集、修復、エクスポートしてください。
