Podczas modelowania architektury oprogramowania programiści i zespoły techniczne często używają terminów UML i PlantUML zamiennie. Jednakże reprezentują one dwa fundamentalnie różne pojęcia: UML to standard języka modelowania wizualnego, podczas gdy PlantUML to narzędzie oparte na tekście i otwartoźródłowe które kompiluje kod do diagramów UML. Znalezienie odpowiedniego edytora diagramów jako kodu lub darmowego edytora UML pozwala zespołom technicznym na utrzymanie precyzyjnej dokumentacji architektonicznej bezpośrednio obok kodu źródłowego.
Podstawowa różnica: Standard języka versus narzędzia tekstowe
UML (Zstandaryzowany Język Modelowania) to standaryzowana specyfikacja wizualna zarządzana przez Object Management Group (OMG) w celu wizualizacji systemów oprogramowania. PlantUML to silnik wykonawczy języka specyficznego dla danej dziedziny (DSL), który automatycznie generuje wizualne diagramy z plików tekstowych.
Czym jest UML? (Standard modelowania wizualnego)
UML definiuje standaryzowaną taksonomię 14 typów diagramów podzielonych na strukturalne (np. Klasa, Komponent, Wdrożenie) oraz behawioralne (np. Sekwencja, Aktywność, Scenariusz użycia) widoki. Określa ścisłe reguły graficzne dla notacji, kształtów i strzałek, pełniąc rolę uniwersalnej gramatyki wizualnej dla projektowania oprogramowania niezależnie od metody tworzenia.
Czym jest PlantUML? (Silnik diagramów jako kodu)
PlantUML to silnik tekstowy do diagramów, który konwertuje prosty, czytelny dla człowieka znacznik tekstowy na wizualne obrazy UML. Zamiast ręcznie rysować kształty lub przeciągać łączniki, programiści opisują relacje za pomocą instrukcji kodu (np. Alice -> Bob: Żądanie), co pozwala na programistyczne generowanie, aktualizowanie i utrzymanie diagramów.
Porównanie kluczowych funkcji i przepływu pracy
Zrozumienie operacyjnych kompromisów między tradycyjnymi standardami modelowania wizualnego a silnikami opartymi na kodzie pomaga zespołom wybrać odpowiedni przepływ pracy.
| Funkcja / Wymiar | UML (Koncept standardu) | PlantUML (Silnik oparty na kodzie) |
|---|---|---|
| Podstawowa natura | Specyfikacja modelowania graficznego i standardowa notacja | Silnik tekstowego języka domenowego kompilujący skrypty do wizualnych diagramów |
| Metoda tworzenia | Wizualne przeciąganie i upuszczanie lub generowanie programistyczne | Zwykły tekst z znacznikami w edytorze lub środowisku IDE |
| Kontrola wersji | Pliki binarne/XML (trudniejsze do porównania w Git) | Pliki zwykłego tekstu (natywne rozgałęzienia Git, różnice, pull requesty) |
| Krzywa uczenia się | Wysoka złożoność notacji obejmująca 14 standardowych typów | Niska do umiarkowanej krzywa uczenia się składni DSL |
Kiedy stosować wizualne przeciąganie i upuszczanie versus diagramy jako kod
Dlaczego inżynierowie oprogramowania preferują PlantUML do dokumentacji
Współczesne zespoły inżynieryjne preferują PlantUML, ponieważ definicje w zwykłym tekście znajdują się bezpośrednio w repozytoriach kodu. Zapewnia to kluczowe zalety:
- Natynna integracja z Git: Przechowuj diagramy jako
.pumlplików, śledź dokładne zmiany wiersz po wierszu oraz przeglądaj aktualizacje architektury podczas pull requestów. - Automatyczne układy: Silnik automatycznie oblicza pozycje i automatycznie wyrównuje linie trasowania, eliminując żmudne ręczne dostosowania pikseli.
- Spójność: Zapewnia standardowy styl wizualny w ramach ogromnych baz kodu bez konieczności posiadania umiejętności projektowania grafiki.
Gdzie czyste tekstowe języki domenowe zawodzą w planowaniu architektury
Mimo swojej efektywności, używanie silnika do konwersji surowego tekstu na diagramy powoduje trudności operacyjne:
- Frustracja składniowa: Brak pojedynczych znaków lub nawiasów całkowicie przerywa renderowanie bez jasnego feedbacku wykonania.
- Konfiguracja środowiska lokalnego: Renderowanie wiersza poleceń lokalnie wymaga instalacji środowisk uruchomieniowych Java oraz zależności Graphviz.
- Złożona wizualna tuning:Automatyczne algorytmy układania mogą powodować nieoczekiwane wizualne nakładanie się w złożonych systemach, co wymaga rozległej korekty układu.
Nowoczesne podejście do Diagramów jako Kodu dzięki VPasCode
Aby zniwelować lukę między szybkością opartą na tekście a jasnością wizualnego renderowania, współcześni programiści wykorzystują dedykowane narzędzia online, takie jakVisual Paradigm VPasCode. Działając jako elastyczne,darmowe narzędzie PlantUMLi renderer wieloformatowy, VPasCode całkowicie eliminuje tarcie środowiska lokalnego.
Natychmiastowy podgląd z automatycznym wykrywaniem DSL

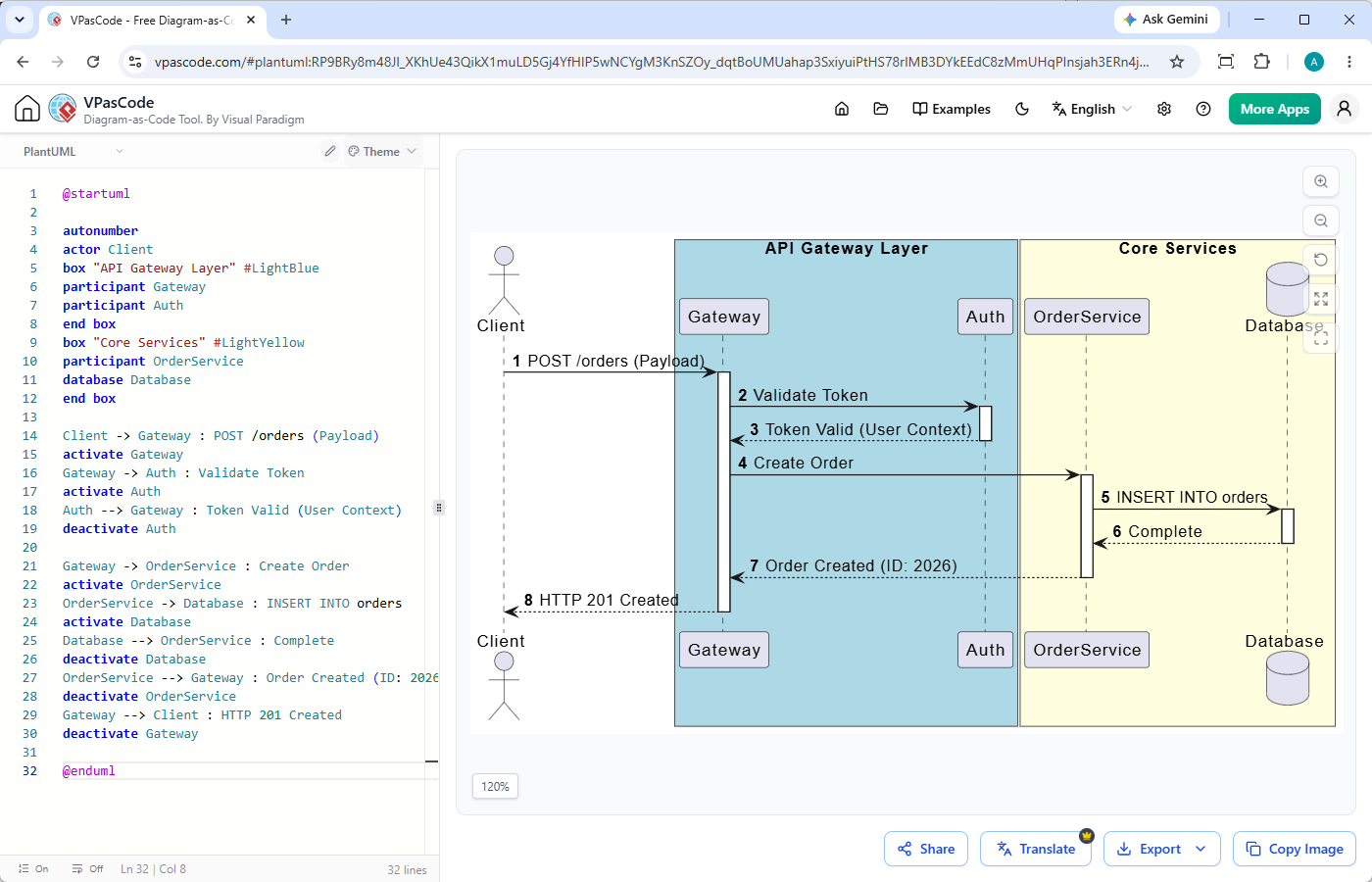

VPasCode zapewnia środowisko bez konfiguracji,edytor PlantUMLw Twojej przeglądarce. Dzięki automatycznemu wykrywaniu formatu możesz wklejać surowe skrypty PlantUML, Mermaid lub Graphviz bezpośrednio w interfejsie webowym. Podgląd w czasie rzeczywistym aktualizuje się na bieżąco podczas pisania, renderując skalowalne diagramy wektorowe bez konieczności instalowania Javy lub Graphviz.
Eliminacja frustracji składniowej dzięki AI naprawiającemu błędy i porównaniom (diffs)
Debugowanie błędów składniowych w długich skryptach tekstowych często blokuje przepływ pracy nad dokumentacją. VPasCode posiada natywneAI naprawiające błędy w kodzie. Gdy skrypt nie zostanie wyrenderowany, jednym kliknięciem następuje automatyczna naprawa błędów składniowych przy jednoczesnym wyświetleniu porównania kodu obok siebie. Pozwala to programistom zobaczyć dokładne poprawki, natychmiast rozwiązać zepsute skrypty i szybciej przyswoić reguły składni.
Jak zintegrować diagramy PlantUML z dokumentacją techniczną
Standardowe eksporty: SVG, PNG i osadzalne linki
Gdy diagram zostanie wyrenderowany, udostępnianie w dalszym obiegu wymaga wszechstronnych opcji eksportu. VPasCode pozwala natychmiastowo pobierać wysokiej rozdzielczości pliki PNG lub skalowalne obrazy wektorowe SVG do dokumentacji produkcyjnej. Możesz również generować bezpośrednie udostępnialne linki URL lub kody QR, aby współpracować między zespołami inżynieryjnymi bez przesyłania plików z surowym kodem w obie strony.
Centralizacja dokumentacji bazy wiedzy dzięki integracji z OpenDocs
W przypadku dokumentacji architektonicznej na skalę całej firmy, izolowane pliki z diagramami rzadko są wystarczające. VPasCode integruje się bezpośrednio z Visual Paradigm OpenDocs, pozwalając publikować żywe fragmenty diagramów jako kod bezpośrednio w centralnych bazach wiedzy technicznej obok specyfikacji systemów i dokumentacji API.
Podsumowanie: Wybór odpowiedniego podejścia dla Twojego zespołu
Używajspecyfikacji UML jako bazowy standard dla jasności architektonicznej, a wykorzystujPlantUML gdy potrzebujesz szybkiej dokumentacji kontrolowanej wersjami, która pozostaje blisko Twojego kodu. Aby wyeliminować nakład pracy przy konfiguracji i tarcie związane z debugowaniem składni, użyj darmowego onlineedytora diagramów jako kodu takiego jakVPasCode do natychmiastowej edycji, naprawy i eksportu diagramów technicznych.
