Saat memodelkan arsitektur perangkat lunak, pengembang dan tim teknis sering membahas UML dan PlantUML secara bergantian. Namun, keduanya mewakili dua konsep yang secara fundamental berbeda: UML adalah standar bahasa pemodelan visual, sedangkan PlantUML adalah alat berbasis teks dan sumber terbukayang mengompilasi kode menjadi diagram UML. Menemukan editor yang tepat editor diagram-sebagai-kode atau editor UML gratismemungkinkan tim teknis untuk memelihara dokumentasi arsitektur yang presisi secara langsung berdampingan dengan kode sumber.
Perbedaan Inti: Standar Bahasa versus Alat Berbasis Teks
UML (Bahasa Pemodelan Terpadu)adalah spesifikasi visual terstandarisasi yang dikelola oleh Object Management Group (OMG) untuk memvisualisasikan sistem perangkat lunak. PlantUMLadalah mesin eksekusi bahasa khusus domain (DSL) yang secara otomatis menghasilkan diagram visual dari file teks biasa.
Apa itu UML? (Standar Pemodelan Visual)
UML mendefinisikan taksonomi terstandarisasi dari 14 jenis diagram yang dikategorikan ke dalam struktural (misalnya, Kelas, Komponen, Penempatan) dan perilaku (misalnya, Urutan, Aktivitas, Kasus Penggunaan) pandangan. UML menetapkan aturan grafis yang ketat untuk notasi, bentuk, dan panah, berfungsi sebagai tata bahasa visual universal untuk desain perangkat lunak terlepas dari metode pembuatannya.
Apa itu PlantUML? (Mesin Diagram-sebagai-Kode)
PlantUML adalah mesin teks-ke-diagram yang mengubah markup teks sederhana yang mudah dibaca manusia menjadi gambar UML visual. Alih-alih menggambar bentuk secara manual atau menarik konektor, pengembang menggambarkan hubungan menggunakan pernyataan kode (misalnya, Alice -> Bob: Permintaan), memungkinkan diagram dibuat, diperbarui, dan dipelihara secara programatis.
Perbandingan Fitur Utama dan Alur Kerja
Memahami pertukaran operasional antara standar pemodelan visual tradisional dan mesin berbasis kode membantu tim memilih alur kerja yang tepat.
| Fitur / Dimensi | UML (Konsep Standar) | PlantUML (Mesin Berbasis Kode) |
|---|---|---|
| Sifat Utama | Spesifikasi pemodelan grafis & notasi standar | Mesin DSL teks yang mengkompilasi skrip menjadi diagram visual |
| Metode Pembuatan | Seret dan lepas visual atau generasi programatik | Markup teks biasa dalam editor atau IDE |
| Kontrol Versi | File biner/XML (lebih sulit untuk Git diff) | File teks biasa (cabang Git asli, diff, PR) |
| Kurva Pembelajaran | Kompleksitas notasi tinggi di 14 jenis standar | Kurva pembelajaran sintaks DSL rendah hingga sedang |
Kapan Menggunakan Seret dan Lepas Visual vs. Diagram sebagai Kode
Mengapa Insinyur Perangkat Lunak Lebih Memilih PlantUML untuk Dokumentasi
Tim teknik modern lebih memilih PlantUML karena definisi teks biasa hidup langsung di repositori kode. Ini memberikan keuntungan penting:
- Integrasi Git Asli: Simpan diagram sebagai
.pumlfile, lacak perubahan tepat per baris, dan tinjau pembaruan arsitektur selama Pull Request. - Tata Letak Otomatis: Mesin secara otomatis menghitung posisi dan menyelaraskan garis rute secara otomatis, menghilangkan penyesuaian piksel manual yang membosankan.
- Konsistensi: Memastikan gaya visual standar di basis kode besar tanpa memerlukan keahlian desain grafis khusus.
Di Mana DSL Teks Murni Kurang Memadai dalam Perencanaan Arsitektur
Meskipun efisien, menggunakan mesin teks-ke-diagram mentah menimbulkan gesekan operasional:
- Frustrasi Sintaks: Karakter atau kurung yang hilang merusak rendering sepenuhnya tanpa umpan balik eksekusi yang jelas.
- Pengaturan Lingkungan Lokal: Rendering baris perintah lokal memerlukan instalasi lingkungan runtime Java dan dependensi Graphviz.
- Penalaan Visual yang Kompleks:Algoritma tata letak otomatis dapat menghasilkan tumpang tindih visual yang tidak terduga dalam sistem kompleks, sehingga memerlukan penyesuaian tata letak yang ekstensif.
Memodernisasi Diagram-as-Code dengan VPasCode
Untuk menjembatani kesenjangan antara kecepatan berbasis teks dan kejelasan rendering visual, pengembang modern menggunakan alat online khusus seperti Visual Paradigm VPasCode. Bertindak sebagai alat yang fleksibel, alat PlantUML gratisdan renderer multi-format, VPasCode menghilangkan hambatan lingkungan lokal sepenuhnya.

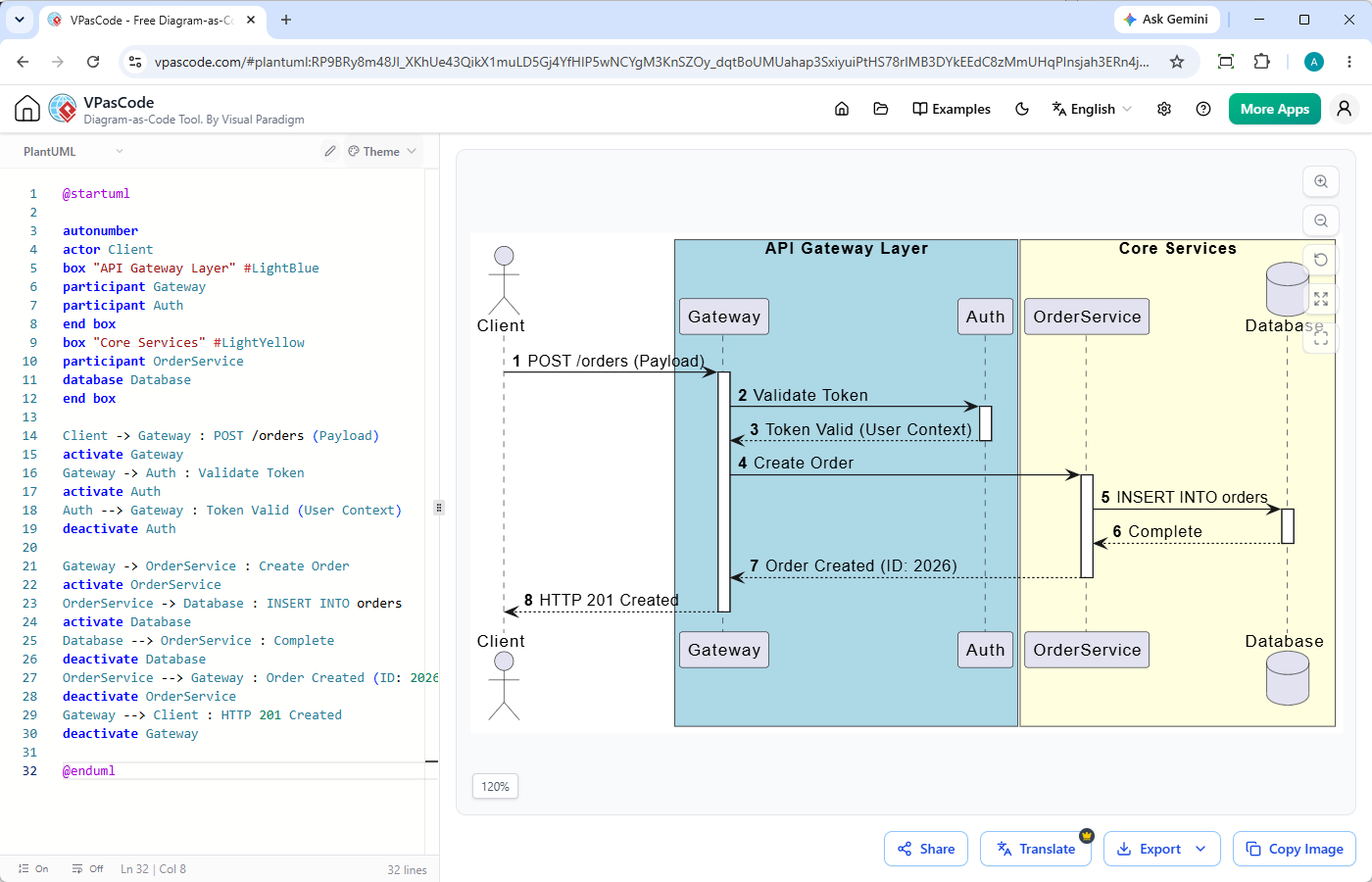

Pratinjau Instan dengan Deteksi DSL Otomatis
VPasCode menghadirkan pengalaman editor PlantUML tanpa pengaturan di browser Anda. Dengan deteksi format otomatis, Anda dapat menempelkan skrip PlantUML, Mermaid, atau Graphviz mentah langsung ke antarmuka web. Pratinjau waktu nyata diperbarui secara langsung saat Anda mengetik, merender diagram vektor yang dapat diskalakan tanpa memerlukan instalasi Java atau Graphviz.
Menghilangkan Frustrasi Sintaks melalui Perbaikan Kesalahan AI & Diffs
Men-debug kesalahan sintaks dalam skrip teks panjang sering kali menghambat alur kerja dokumentasi. VPasCode memiliki fitur native Perbaikan Kesalahan Kode AI. Ketika sebuah skrip gagal dirender, satu kali klik akan memperbaiki kesalahan sintaks secara otomatis sambil menampilkan perbandingan kode berdampingan. Hal ini memungkinkan pengembang melihat koreksi tepat, menyelesaikan skrip yang rusak secara instan, dan mempelajari aturan sintaks dengan lebih cepat.
Cara Mengintegrasikan Diagram PlantUML ke dalam Dokumentasi Teknis
Ekspor Standar: SVG, PNG, dan Tautan yang Dapat Disematkan
Setelah diagram Anda dirender, berbagi ke tahap selanjutnya memerlukan opsi ekspor yang serbaguna. VPasCode memungkinkan Anda mengunduh secara instan gambar vektor PNG beresolusi tinggi atau SVG yang dapat diskalakan untuk dokumen produksi. Anda juga dapat membuat URL yang dapat dibagikan langsung atau kode QR untuk berkolaborasi di seluruh tim teknik tanpa perlu mengirim file kode mentah bolak-balik.
Menyeragamkan Dokumen Basis Pengetahuan dengan Integrasi OpenDocs
Untuk dokumentasi arsitektur di seluruh perusahaan, file diagram yang terisolasi jarang cukup. VPasCode terintegrasi langsung dengan Visual Paradigm OpenDocs, memungkinkan Anda menerbitkan potongan diagram-as-code secara langsung ke basis pengetahuan teknis terpusat bersama spesifikasi sistem dan dokumentasi API.
Ringkasan: Memilih Pendekatan yang Tepat untuk Tim Anda
Gunakan spesifikasi UML sebagai standar dasar untuk kejelasan arsitektur, dan manfaatkan PlantUML ketika Anda menginginkan dokumentasi cepat yang dikendalikan versi dan tetap dekat dengan kode Anda. Untuk menghilangkan beban pengaturan dan hambatan debugging sintaks, gunakan editor diagram-as-code online gratis editor diagram-as-code seperti VPasCode untuk mengedit, memperbaiki, dan mengekspor diagram teknis secara instan.
