UML vs PlantUML: Key Differences & Best Editors

Bei der Modellierung der Softwarearchitektur diskutieren Entwickler und technische Teams UML und PlantUML oft austauschbar. Sie stellen jedoch zwei grundlegend unterschiedliche Konzepte dar: UML ist ein Standard für visuelle Modellierungssprachen, während PlantUML ein textbasiertes, quelloffenes Tool istdas Code in UML-Diagramme kompiliert. Die Wahl des richtigen Diagram-as-Code-Editors oder kostenlosen UML-Editorsermöglicht es technischen Teams, präzise architektonische Dokumentationen direkt neben dem Quellcode zu pflegen.

Kernunterschied: Sprachstandard vs. textbasierte Werkzeugumgebung

UML (Unified Modeling Language)ist eine standardisierte visuelle Spezifikation, die von der Object Management Group (OMG) verwaltet wird, um Softwaresysteme zu visualisieren. PlantUMList eine Ausführungsengine für eine domänenspezifische Sprache (DSL), die automatisch visuelle Diagramme aus reinen Textdateien generiert.

Was ist UML? (Der visuelle Modellierungsstandard)

UML definiert eine standardisierte Taxonomie von 14 Diagrammtypen, die in strukturelle (z. B. Klasse, Komponente, Bereitstellung) und verhaltensbezogene (z. B. Sequenz, Aktivität, Anwendungsfall) Ansichten. Es legt strenge grafische Regeln für Notation, Formen und Pfeile fest und dient als universelle visuelle Grammatik für Softwaredesign, unabhängig von der Erstellungsmethode.

Was ist PlantUML? (Die Diagram-as-Code-Engine)

PlantUML ist eine Text-zu-Diagramm-Engine, die einfaches, menschenlesbares Text-Markup in visuelle UML-Bilder umwandelt. Anstatt Formen manuell zu zeichnen oder Verbindungen zu ziehen, beschreiben Entwickler Beziehungen mithilfe von Code-Anweisungen (z. B. Alice -> Bob: Anfrage), wodurch Diagramme programmatisch generiert, aktualisiert und gepflegt werden können.

Vergleich wichtiger Funktionen und Workflows

Das Verständnis der operativen Kompromisse zwischen traditionellen visuellen Modellierungsstandards und codegetriebenen Engines hilft Teams, den richtigen Workflow auszuwählen.

Funktion / Dimension	UML (Standardkonzept)	PlantUML (Code-basierte Engine)
Primäre Natur	Spezifikation für grafische Modellierung & Standardnotation	Text-DSL-Engine, die Skripte in visuelle Diagramme kompiliert
Erstellungsmethode	Visuelles Drag-and-Drop oder programmatische Generierung	Reiner Text-Markup in einem Editor oder einer IDE
Versionskontrolle	Binär-/XML-Dateien (schwerer mit Git zu vergleichen)	Reine Textdateien (native Git-Branches, Diffs, PRs)
Lernkurve	Hohe Notationskomplexität über 14 Standardtypen hinweg	Geringe bis moderate Lernkurve für DSL-Syntax

Wann visuelles Drag-and-Drop versus Diagramm-as-Code verwenden

Warum Softwareingenieure PlantUML für Dokumentation bevorzugen

Moderne Entwicklungsteams bevorzugen PlantUML, weil reine Textdefinitionen direkt in Code-Repositories leben. Dies bietet entscheidende Vorteile:

Native Git-Integration: Diagramme als .puml Dateien speichern, exakte zeilenweise Änderungen verfolgen und Architekturupdates während Pull Requests überprüfen.
Automatische Layouts: Die Engine berechnet Positionen automatisch und richtet Routing-Linien selbstständig aus, wodurch mühsame manuelle Pixelanpassungen entfallen.
Konsistenz: Stellt ein einheitliches visuelles Styling über massive Codebasen hinweg sicher, ohne dass spezielle Grafikdesignkenntnisse erforderlich sind.

Wo reine Text-DSLs bei der Architekturplanung an ihre Grenzen stoßen

Trotz seiner Effizienz birgt die Verwendung einer rohen Text-zu-Diagramm-Engine operative Reibungsverluste:

Syntax-Frustration: Das Fehlen einzelner Zeichen oder Klammern führt zu einem vollständigen Rendering-Fehler ohne klare Rückmeldung zur Ausführung.
Lokale Umgebungseinrichtung: Die lokale Befehlszeilen-Rendering erfordert die Installation von Java-Laufzeitumgebungen und Graphviz-Abhängigkeiten.
Komplexes visuelles Feinabstimmen:Automatische Layout-Algorithmen können in komplexen Systemen zu unerwarteten visuellen Überlappungen führen, was umfangreiche Layout-Anpassungen erfordert.

Modernisierung von Diagram-as-Code mit VPasCode

Um die Lücke zwischen textbasierter Geschwindigkeit und visueller Darstellungsklarheit zu schließen, nutzen moderne Entwickler spezialisierte Online-Tools wie Visual Paradigm VPasCode. Als flexibles, kostenloses PlantUML-Tool und Multi-Format-Renderer entfernt VPasCode lokale Umgebungsprobleme vollständig.

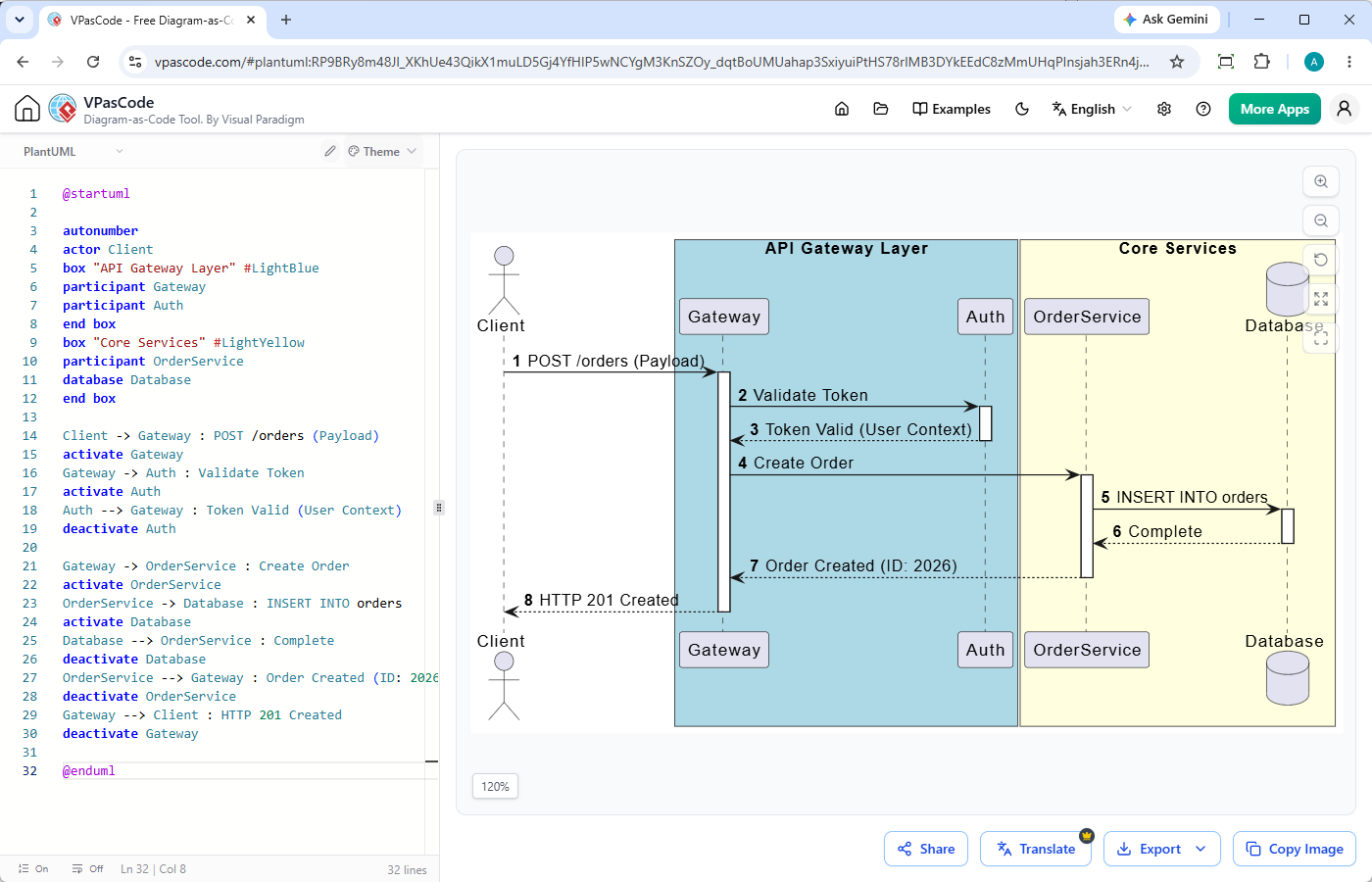

Sofortige Vorschau mit automatischer DSL-Erkennung

VPasCode bietet eine einrichtungslose PlantUML-EditorErlebnis in Ihrem Browser. Mit automatischer Formaterkennung können Sie rohe PlantUML-, Mermaid- oder Graphviz-Skripte direkt in die Web-Oberfläche einfügen. Die Echtzeit-Vorschau aktualisiert sich live beim Tippen und rendert skalierbare Vektor-Diagramme, ohne dass Java- oder Graphviz-Installationen erforderlich sind.

Beseitigung von Syntax-Frustration durch KI-Fehlerbehebung und Diffs

Das Debuggen von Syntaxfehlern in langen Textskripten verzögert häufig Dokumentations-Workflows. VPasCode verfügt über native KI-Code-Fehlerbehebung. Wenn ein Skript nicht gerendert werden kann, repariert ein einziger Klick automatisch Syntaxfehler und zeigt gleichzeitig einen Code-Diff nebeneinander an. Dies ermöglicht Entwicklern, genaue Korrekturen zu sehen, defekte Skripte sofort zu beheben und Syntaxregeln schneller zu erlernen.

Wie man PlantUML-Diagramme in technische Dokumentationen integriert

Standard-Exporte: SVG, PNG und einbettbare Links

Sobald Ihr Diagramm gerendert ist, erfordert die Weiterverbreitung vielseitige Exportoptionen. VPasCode ermöglicht es Ihnen, hochauflösende PNGs oder skalierbare SVG-Vektorbilder für Produktionsdokumente sofort herunterzuladen. Sie können auch direkte teilbare URLs oder QR-Codes generieren, um in Engineering-Teams zu kollaborieren, ohne rohe Code-Dateien hin- und herzusenden.

Zentralisierung von Wissensbasi-Dokumenten durch OpenDocs-Integration

Für unternehmensweite architektonische Dokumentationen sind isolierte Diagrammdateien selten ausreichend. VPasCode integriert sich direkt mit Visual Paradigm OpenDocs und ermöglicht es Ihnen, Live-Diagramm-as-Code-Snippets direkt in zentrale technische Wissensdatenbanken neben Systemspezifikationen und API-Dokumentation zu veröffentlichen.

Zusammenfassung: Die richtige Herangehensweise für Ihr Team wählen

Verwenden Sie UML-Spezifikationen als Ihren Basisstandard für architektonische Klarheit und nutzen Sie PlantUML, wenn Sie schnelle, versionskontrollierte Dokumentation benötigen, die nah an Ihrem Code bleibt. Um Setup-Aufwand und Reibungsverluste beim Syntax-Debugging zu eliminieren, verwenden Sie einen kostenlosen Online-Diagramm-as-Code-Editor wie VPasCode, um technische Diagramme sofort zu bearbeiten, zu reparieren und zu exportieren.
