Lors de la modélisation de l’architecture logicielle, les développeurs et les équipes techniques parlent souvent d’UML et de PlantUML de manière interchangeable. Cependant, ils représentent deux concepts fondamentalement différents :L’UML est une norme de langage de modélisation visuelle, tandis que PlantUML est un outil open source basé sur le textequi compile du code en diagrammes UML. Trouver le bon éditeur de diagrammes en tant que code ou éditeur UML gratuitpermet aux équipes techniques de maintenir une documentation architecturale précise directement à côté du code source.
Différence fondamentale : norme de langage vs. outils basés sur le texte
UML (Unified Modeling Language)est une spécification visuelle normalisée gérée par l’Object Management Group (OMG) pour visualiser les systèmes logiciels.PlantUMLest un moteur d’exécution de langage spécifique au domaine (DSL) qui génère automatiquement des diagrammes visuels à partir de fichiers texte bruts.
Qu’est-ce que l’UML ? (La norme de modélisation visuelle)
L’UML définit une taxonomie normalisée de 14 types de diagrammes classés en structurels (par exemple, Classe, Composant, Déploiement) et comportementaux (par exemple, Séquence, Activité, Cas d’utilisation). Elle établit des règles graphiques strictes pour la notation, les formes et les flèches, servant de grammaire visuelle universelle pour la conception logicielle, quelle que soit la méthode de création.
Qu’est-ce que PlantUML ? (Le moteur de diagrammes en tant que code)
PlantUML est un moteur de génération de diagrammes à partir de texte qui convertit un balisage texte simple et lisible par l’homme en images UML visuelles. Au lieu de dessiner manuellement des formes ou de faire glisser des connecteurs, les développeurs décrivent les relations à l’aide d’instructions de code (par exemple, Alice -> Bob : Demande), permettant aux diagrammes d’être générés, mis à jour et maintenus de manière programmatique.
Comparaison des fonctionnalités clés et des flux de travail
Comprendre les compromis opérationnels entre les normes de modélisation visuelle traditionnelles et les moteurs pilotés par le code aide les équipes à sélectionner le bon flux de travail.
| Fonctionnalité / Dimension | UML (Concept de norme) | PlantUML (Moteur basé sur le code) |
|---|---|---|
| Nature principale | Spécification de modélisation graphique et notation standard | Moteur DSL textuel qui compile des scripts en diagrammes visuels |
| Méthode de création | Glisser-déposer visuel ou génération programmée | Marquage en texte brut dans un éditeur ou un IDE |
| Contrôle de version | Fichiers binaires/XML (plus difficiles à comparer avec Git diff) | Fichiers texte brut (branchement Git natif, diffs, PRs) |
| Courbe d’apprentissage | Complexité élevée de la notation sur 14 types standards | Courbe d’apprentissage de la syntaxe DSL faible à modérée |
Quand utiliser le glisser-déposer visuel par rapport au diagramme en tant que code
Pourquoi les ingénieurs logiciels préfèrent PlantUML pour la documentation
Les équipes d’ingénierie modernes privilégient PlantUML car les définitions en texte brut vivent directement dans les dépôts de code. Cela offre des avantages cruciaux :
- Intégration native à Git : Stockez les diagrammes en tant que
.pumlfichiers, suivez les changements ligne par ligne exacts et examinez les mises à jour d’architecture lors des Pull Requests. - Mises en page automatisées : Le moteur calcule automatiquement les positions et aligne automatiquement les lignes de routage, éliminant les ajustements manuels fastidieux des pixels.
- Cohérence : Garantit un style visuel standard sur d’énormes bases de code sans nécessiter de compétences en conception graphique personnalisée.
Là où les DSL purement textuels échouent dans la planification de l’architecture
Malgré son efficacité, l’utilisation d’un moteur brut de texte vers diagramme présente des frictions opérationnelles :
- Frustration syntaxique : L’absence d’un seul caractère ou d’une seule parenthèse brise complètement le rendu sans retour d’exécution clair.
- Configuration de l’environnement local : Le rendu en ligne de commande local nécessite l’installation d’environnements d’exécution Java et des dépendances Graphviz.
- Réglage visuel complexe :Les algorithmes de mise en page automatique peuvent produire des chevauchements visuels inattendus dans des systèmes complexes, nécessitant des ajustements de mise en page approfondis.
Moderniser le Diagramme-as-Code avec VPasCode
Pour combler l’écart entre la rapidité basée sur le texte et la clarté du rendu visuel, les développeurs modernes utilisent des outils en ligne dédiés commeVisual Paradigm VPasCode. Agissant comme un outil flexible,outil PlantUML gratuitet rendu multi-formats, VPasCode élimine entièrement les frictions liées à l’environnement local.
Aperçu instantané avec détection automatique de DSL

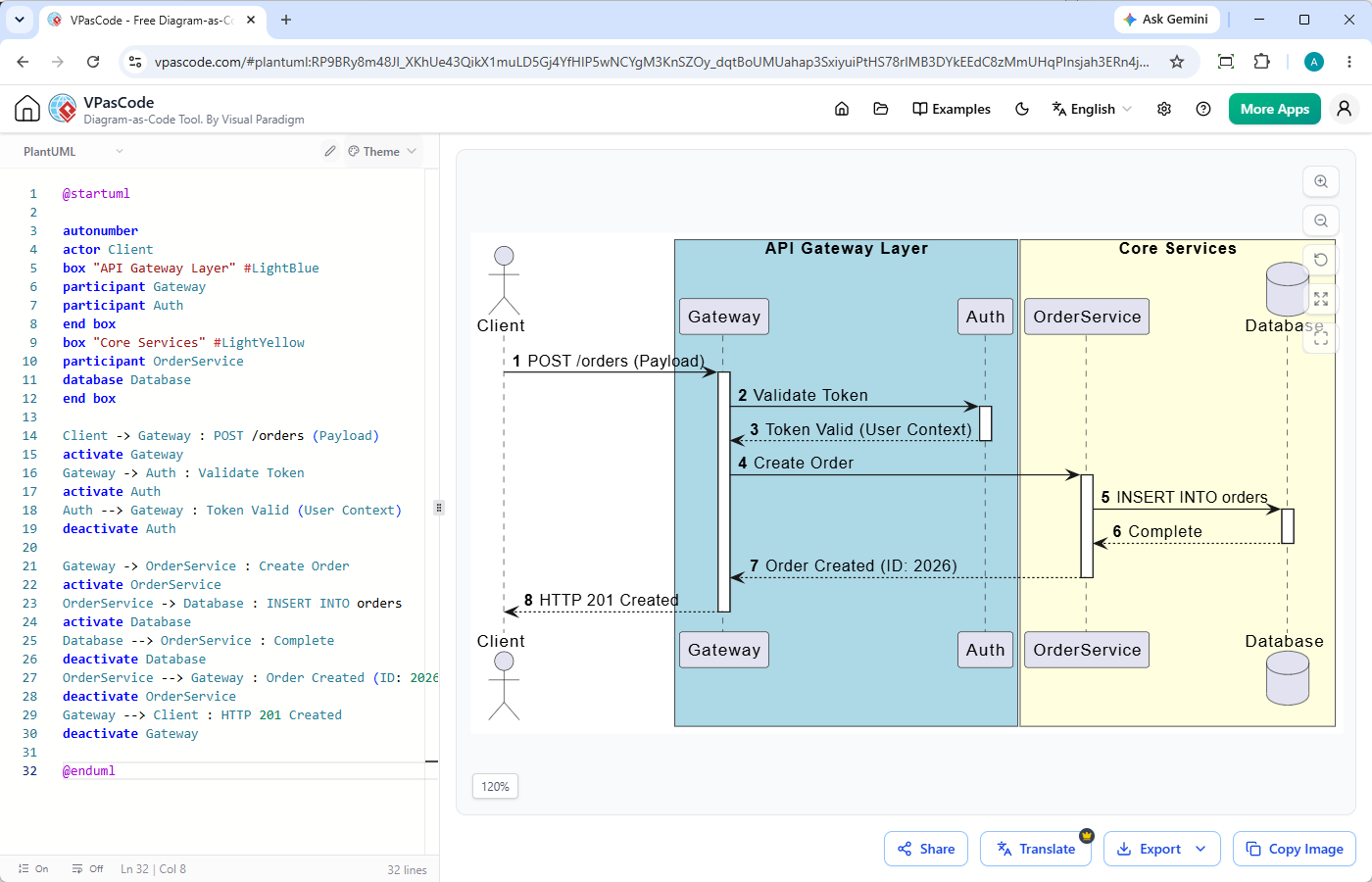

VPasCode offre une expérience d’éditeurPlantUML sans configurationdans votre navigateur. Grâce à la détection automatique de format, vous pouvez coller des scripts bruts PlantUML, Mermaid ou Graphviz directement dans l’interface web. L’aperçu en temps réel se met à jour en direct pendant que vous tapez, générant des diagrammes vectoriels évolutifs sans nécessiter d’installations de Java ou de Graphviz.
Éliminer la frustration syntaxique grâce à la correction d’erreurs par IA et aux comparatifs de code
Le débogage des erreurs de syntaxe dans de longs scripts textuels bloque souvent les flux de travail de documentation. VPasCode intègre nativementla correction d’erreurs de code par IA. Lorsqu’un script échoue à s’afficher, un simple clic répare automatiquement les erreurs de syntaxe tout en présentant une comparaison de code côte à côte. Cela permet aux développeurs de voir les corrections exactes, de résoudre instantanément les scripts défectueux et d’apprendre plus rapidement les règles de syntaxe.
Comment intégrer des diagrammes PlantUML dans la documentation technique
Exports standards : SVG, PNG et liens intégrables
Une fois votre diagramme généré, le partage en aval nécessite des options d’exportation polyvalentes. VPasCode vous permet de télécharger instantanément des PNG haute résolution ou des images vectorielles SVG évolutives pour la documentation de production. Vous pouvez également générer des URL partageables directes ou des codes QR pour collaborer entre les équipes d’ingénierie sans envoyer de fichiers de code bruts dans les deux sens.
Centraliser les documents de base de connaissances avec l’intégration OpenDocs
Pour la documentation architecturale à l’échelle de l’entreprise, les fichiers de diagrammes isolés sont rarement suffisants. VPasCode s’intègre directement à Visual Paradigm OpenDocs, vous permettant de publier des extraits de diagrammes-as-Code en direct directement dans les bases de connaissances techniques centrales, aux côtés des spécifications du système et de la documentation API.
Résumé : Choisir la bonne approche pour votre équipe
Utilisezles spécifications UMLcomme norme de base pour la clarté architecturale, et exploitezPlantUMLlorsque vous souhaitez une documentation rapide, gérée par version et proche de votre code. Pour éliminer la surcharge de configuration et les frictions de débogage syntaxique, utilisez un éditeur en ligne gratuitde diagramme-as-CodecommeVPasCodepour éditer, réparer et exporter instantanément des diagrammes techniques.
