Oui, l’IA peut créer des diagrammes UML, mais pas en dessinant des pixels directement. Les outils modernes d’IA pour UML génèrent des formats de texte structurés — tels que le code PlantUML et Mermaid — qui s’affichent instantanément en diagrammes d’architecture vectoriels et modifiables.
Pour les architectes logiciels et les développeurs, s’en remettre à des outils d’IA standard comme ChatGPT ou Claude introduit souvent des bugs de syntaxe subtils ou des erreurs d’affichage. Ce guide explique comment fonctionnent les moteurs de texte vers diagramme, comment corriger les sorties d’IA défectueuses, et comment des plateformes spécialisées commeVisual Paradigm VPasCode rationalisent l’ensemble du flux de travail, de la première requête à la documentation d’ingénierie complète.
1. La réponse courte : Comment l’IA « dessine » réellement l’architecture
Lorsque les ingénieurs demandent si unoutil d’IA UML peut créer des diagrammes, ils s’attendent souvent à un rendu visuel par pixels. En pratique, l’IA générative excelle à traduire des énoncés de problèmes complexes en langages standardisésDiagramme-en-code (DaC) de domaine spécifique (DSL).
| Approche | Format de sortie | Modifiabilité | Contrôle de version |
|---|---|---|---|
| IA Raster/Par pixels | PNG, JPG | Impossible (Nécessite de redessiner) | Non |
| IA Diagramme-en-code | PlantUML, Mermaid, Graphviz | Édition de texte instantanée | Compatible Git (texte brut) |
En produisant du code texte brut plutôt que des images statiques plates, l’IA permet aux développeurs de gérer le versioning de leur conception logicielle dans des dépôts Git, d’exécuter des comparatifs (diffs) et d’effectuer des micro-modifications instantanées.
2. Texte vers diagramme : Pourquoi l’IA + Diagramme-en-code (DaC) est la combinaison gagnante
2.1 Les limites des images générées par l’IA par rapport au code vectoriel
Les modèles d’images génériques (comme DALL-E ou Midjourney) échouent systématiquement dans la création de diagrammes car ils ne comprennent pas la logique, les connexions ou les sémantiques de modélisation logicielle. Ils produisent des formes mal alignées, du texte illisible et des artefacts de pixels non modifiables. L’utilisation d’unoutil d’IA PlantUML garantit que vos composants système, la cardinalité et les flux d’interaction restent mathématiquement et syntaxiquement précis.
2.2 PlantUML & Mermaid : Les langues que l’IA maîtrise le mieux
Les modèles de langage à grande échelle (LLM) sont entraînés de manière approfondie sur des dépôts de code open source. Étant donné que la syntaxe PlantUML et Mermaid est omniprésente sur des plateformes comme GitHub et GitLab, l’IA gère leur structure syntaxique mieux que presque tout autre langage de représentation visuelle.
3. Du prompt au modèle : Génération instantanée d’UML via l’IA conversationnelle
3.1 Idéation et raffinement itératif : Utilisation du chatbot de diagrammation IA de Visual Paradigm
Au lieu de lutter avec l’ingénierie de prompts dans des interfaces de chat génériques, des outils spécialisés rationalisent la création de modèles. Le chatbot de diagrammation IA de Visual Paradigm permet aux équipes de convertir directement des exigences métier brutes en diagrammes de séquence, de classe ou de déploiement précis grâce à une conversation naturelle directe.
3.2 Expansion approfondie : Génération de sous-diagrammes
Un point de friction courant dans la modélisation architecturale est l’expansion des détails. L’IA conversationnelle permet aux développeurs de sélectionner des blocs de sous-systèmes de haut niveau et de demander des diagrammes de séquence de niveau inférieur détaillés sans perdre le contexte ou repartir de zéro.
4. Réglage de précision : Transfert vers l’édition au niveau du code

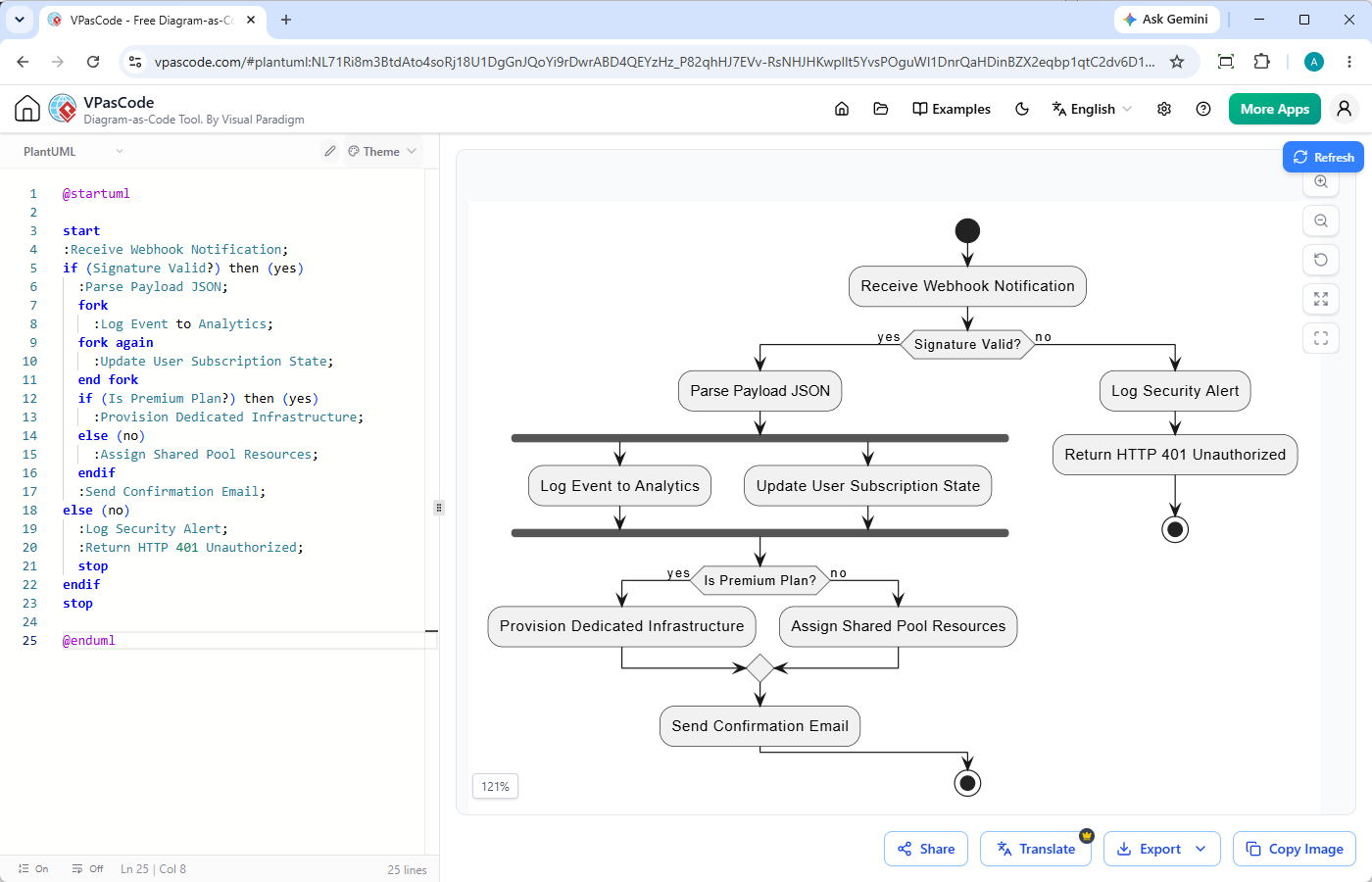

4.1 Le pont VPasCode : Passer du chatbot à l’édition de code en temps réel
La génération de haut niveau est parfaite pour les ébauches initiales, mais les flux de travail des développeurs nécessitent des micro-ajustements. Lepont VPasCodeconnecte directement les sorties de chat visuel dans unéditeur PlantUML.
Grâce à la détection automatique du format, coller un script brut dans VPasCode affiche instantanément la vue visuelle correspondante sans sélection manuelle de langue.
4.2 Élimination de la friction syntaxique grâce au diagnostic IA en un clic
Les LLM génèrent occasionnellement des erreurs de syntaxe en raison de différences de version ou de balises de syntaxe obsolètes. Lorsqu’un script échoue, VPasCode fournit unmoteur « Correction par IA » :
- Diagnostics automatiques :Détecte instantanément les balises cassées ou les connecteurs de séquence manquants.
- Différences de code transparentes :Affiche des comparaisons côte à côte montrant précisément ce qui a changé et pourquoi, enseignant aux développeurs une meilleure syntaxe au fil du temps.
5. Mise à l’échelle de la valeur architecturale à travers l’équipe
5.1 Traduction IA native pour les équipes de développement mondiales
Les équipes mondiales rencontrent fréquemment des barrières de communication lors de l’examen des spécifications du système. VPasCode intègre une traduction IA native directement dans l’éditeur de code, permettant aux ingénieurs de convertir les étiquettes, les notes de composants et les couloirs de nage dans des langues locales en un clic sans rompre la logique du code.
5.2 Du diagramme à la documentation : Intégration avec OpenDocs
Les diagrammes ne devraient pas vivre en isolation. Une fois rendus dans VPasCode, les diagrammes peuvent être envoyés directement àVisual Paradigm OpenDocs, intégrant des visuels d’architecture en temps réel dans des spécifications logicielles complètes, une documentation API et des manuels d’ingénierie.
6. Choisir le bon outil pour votre flux de travail
Choisir entre l’IA conversationnelle et l’édition de code directe dépend de votre tâche cible :
- Utilisez le chatbot d’IA pour le diagrammation lorsque : Vous partez de zéro, faites du brainstorming sur les architectures système ou décomposez un périmètre de haut niveau.
- Utilisez l’éditeur VPasCode lorsque : Vous avez besoin d’un éditeur dédié et en temps réel éditeur PlantUML ou éditeur Mermaid pour affiner les détails de la mise en page, corriger les erreurs de syntaxe, exporter des fichiers SVG/PNG ou lier directement les modèles à la documentation technique.
7. Le mot de la fin : Automatisez votre architecture système dès aujourd’hui
L’IA peut générer de manière fiable des diagrammes UML lorsqu’elle est associée à des sorties textuelles structurées comme PlantUML et Mermaid. En combinant l’idéation en langage naturel avec des environnements d’édition précis au niveau du code, les équipes techniques éliminent le travail manuel de mise en page visuelle tout en maintenant un contrôle de version strict.
Découvrez une édition de diagrammes rapide et en temps réel sans aucune configuration — essayez Visual Paradigm VPasCode dès aujourd’hui.
