Да, ИИ может создавать диаграммы UML, но не путём прямого рисования пикселей. Современные инструменты ИИ для UML генерируют структурированные текстовые форматы — такие как код PlantUML и Mermaid, — которые мгновенно рендерятся в редактируемые векторные диаграммы архитектуры.
Для архитекторов программного обеспечения и разработчиков опора на стандартные инструменты ИИ, такие как ChatGPT или Claude, часто приводит к тонким синтаксическим ошибкам или ошибкам рендеринга. Это руководство охватывает принципы работы движков «текст-в-диаграмму», способы исправления сбоев в выводах ИИ и то, как специализированные платформы, такие какVisual Paradigm VPasCode упрощают весь рабочий процесс — от первоначального запроса до полной инженерной документации.
1. Краткий ответ: как ИИ на самом деле «рисует» архитектуру
Когда инженеры спрашивают, может лиинструмент ИИ для UMLсоздавать диаграммы, они часто ожидают визуального рендеринга пикселей. На практике генеративный ИИ превосходно справляется с переводом сложных формулировок задач в стандартныедиаграммы как код (DaC) предметно-ориентированные языки (DSL).
| Подход | Формат вывода | Редактируемость | Контроль версий |
|---|---|---|---|
| Растровый/пиксельный ИИ | PNG, JPG | Невозможно (требуется перерисовка) | Нет |
| ИИ для диаграмм как код | PlantUML, Mermaid, Graphviz | Мгновенное редактирование текста | Совместимость с Git (обычный текст) |
Выдавая обычный текстовый код вместо плоских статических изображений, ИИ позволяет разработчикам контролировать версии своего программного дизайна в репозиториях Git, запускать сравнения (diffs) и выполнять мгновенные микро-редактирования.
2. Текст-в-диаграмму: почему сочетание ИИ + диаграммы как код (DaC) является выигрышным
2.1 Ограничения изображений, созданных ИИ, по сравнению с векторным кодом
Общие модели изображений (такие как DALL-E или Midjourney) последовательно терпят неудачу при создании диаграмм, потому что они не понимают логику, связи или семантику моделирования программного обеспечения. Они создают несовпадающие формы, нечитаемый текст и не редактируемые пиксельные артефакты. Использованиеинструмента ИИ для PlantUML гарантирует, что компоненты вашей системы, кардинальность и потоки взаимодействия остаются математически и синтаксически точными.
2.2 PlantUML и Mermaid: языки, которые ИИ использует лучше всего
Большие языковые модели (LLM) проходят обширную подготовку на основе репозиториев открытого исходного кода. Поскольку синтаксис PlantUML и Mermaid повсеместно используется на таких платформах, как GitHub и GitLab, искусственный интеллект обрабатывает их синтаксическую структуру лучше, чем почти любой другой язык визуального представления.
3. От промпта к модели: мгновенная генерация UML с помощью чат-искусственного интеллекта
3.1 Идея и итеративное уточнение: использование чат-бота для построения диаграмм с искусственным интеллектом от Visual Paradigm
Вместо того чтобы бороться с инженерией промптов в универсальных чат-интерфейсах, специализированные инструменты упрощают создание моделей. Чат-бот Visual Paradigm для построения диаграмм с искусственным интеллектом позволяет командам напрямую преобразовывать сырые бизнес-требования в точные диаграммы последовательности, классов или развертывания посредством естественного диалога.
3.2 Глубокое расширение: генерация поддиаграмм
Общей проблемой при архитектурном моделировании является расширение детализации. Чат-искусственный интеллект позволяет разработчикам выбирать блоки высокоуровневых подсистем и запрашивать детальные диаграммы последовательности более низкого уровня, не теряя контекста и не начиная с нуля.
4. Точная настройка: передача на уровень редактирования кода
4.1 Мост VPasCode: переход от чат-бота к живому редактированию кода

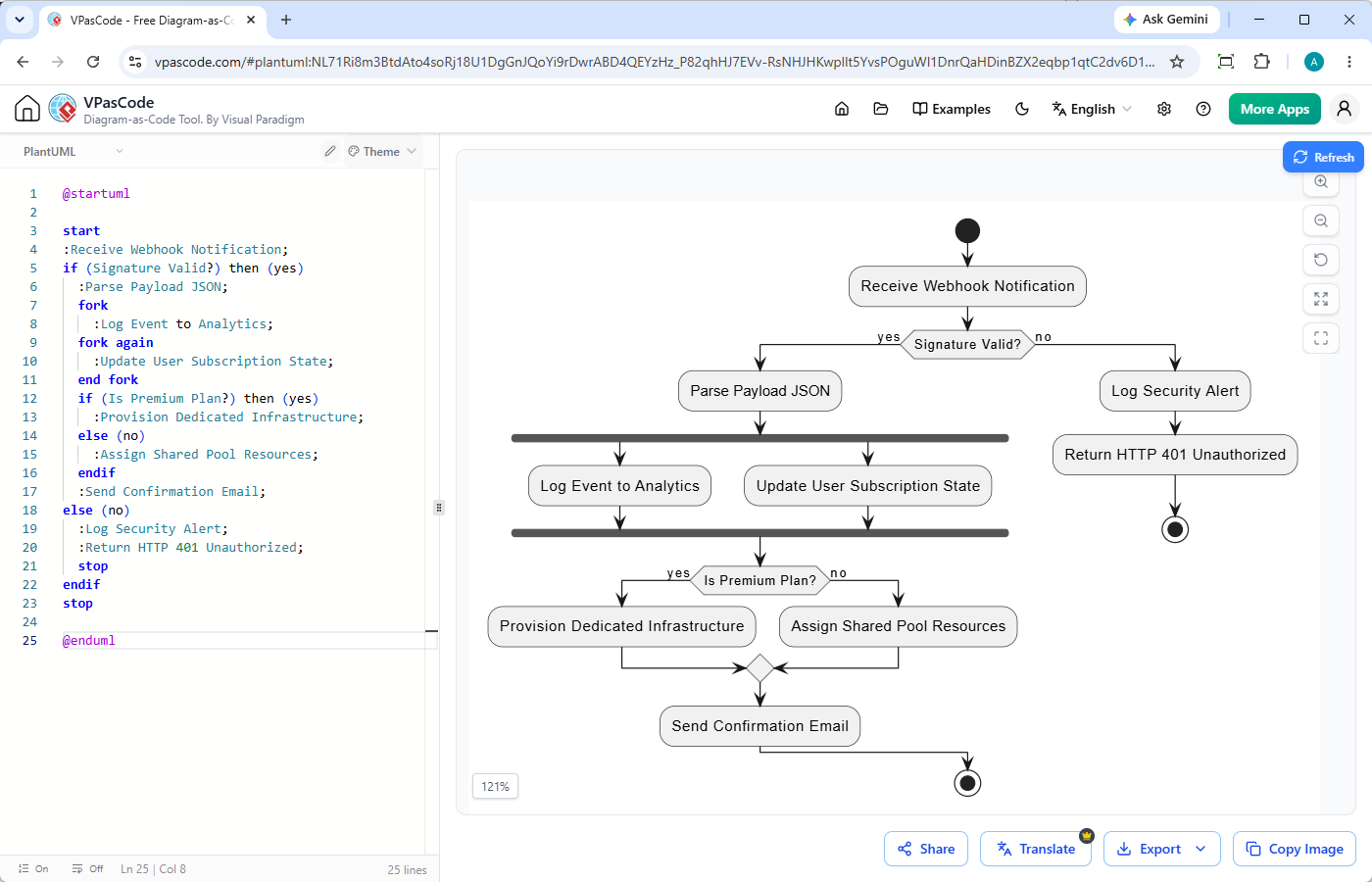

Генерация высокого уровня идеальна для черновиков, но рабочие процессы разработчиков требуют микрокорректировок. МостVPasCodeсоединяет визуальные результаты чата напрямую с браузерным редактором в реальном времени,редактором PlantUML.
Благодаря автоматическому определению формата вставка сырого скрипта в VPasCode мгновенно отображает соответствующий визуальный вид без необходимости ручного выбора языка.
4.2 Устранение синтаксических проблем с помощью диагностики искусственным интеллектом в один клик
Большие языковые модели иногда генерируют синтаксические ошибки из-за расхождений версий или устаревших синтаксических тегов. Когда скрипт ломается, VPasCode предоставляет интегрированный«Исправление с помощью ИИ»движок:
- Автоматическая диагностика:Мгновенно обнаруживает сломанные теги или отсутствующие соединители последовательности.
- Прозрачные различия в коде:Отображает сравнения бок о бок, показывающие точно, что изменилось и почему, обучая разработчиков лучшему синтаксису со временем.
5. Масштабирование архитектурной ценности по всей команде
5.1 Нативный перевод с помощью искусственного интеллекта для глобальных команд разработчиков
Глобальные команды часто сталкиваются с коммуникативными барьерами при обзоре спецификаций системы. VPasCode включает нативный перевод с помощью искусственного интеллекта непосредственно внутри редактора кода, позволяя инженерам одним кликом переводить метки, заметки компонентов и дорожки на местные языки, не нарушая логику кода.
5.2 От диаграммы к документации: интеграция с OpenDocs
Диаграммы не должны существовать изолированно. После рендеринга в VPasCode диаграммы можно отправить напрямую вVisual Paradigm OpenDocsвстраивая визуализацию архитектуры в реальном времени в комплексные спецификации программного обеспечения, документацию API и инженерные руководства.
6. Выбор правильного инструмента для вашего рабочего процесса
Выбор между диалоговым искусственным интеллектом и прямым редактированием кода зависит от вашей целевой задачи:
- Используйте чат-бота для создания диаграмм на базе ИИ, когда: Вы начинаете с нуля, генерируете идеи для архитектур систем или декомпозируете высокоуровневые задачи.
- Используйте редактор VPasCode, когда: Вам нужен выделенный редактор в реальном времени редактор PlantUML или редактор Mermaid для тонкой настройки деталей макета, исправления синтаксических ошибок, экспорта файлов SVG/PNG или прямой привязки моделей к технической документации.
7. Итог: автоматизируйте архитектуру своей системы уже сегодня
ИИ может надёжно генерировать диаграммы UML в сочетании со структурированными текстовыми выводами, такими как PlantUML и Mermaid. Объединяя генерацию идей на естественном языке с точными средами редактирования на уровне кода, технические команды устраняют необходимость в ручной визуальной верстке, сохраняя при этом строгий контроль версий.
Испытайте быстрое редактирование диаграмм в реальном времени без какой-либо настройки — попробуйте Visual Paradigm VPasCode уже сегодня.
