Sim, a IA pode criar diagramas UML, mas não desenhando pixels diretamente. As ferramentas modernas de IA para UML geram formatos de texto estruturados — como código PlantUML e Mermaid — que são renderizados instantaneamente em diagramas de arquitetura vetoriais e editáveis.
Para arquitetos de software e desenvolvedores, confiar em ferramentas de IA padrão como ChatGPT ou Claude frequentemente introduz bugs sutis de sintaxe ou erros de renderização. Este guia aborda como funcionam os motores de texto para diagramas, como corrigir saídas de IA quebradas e como plataformas especializadas comoVisual Paradigm VPasCode otimizam todo o fluxo de trabalho, desde o prompt inicial até a documentação de engenharia completa.
1. A resposta curta: como a IA realmente “desenha” a arquitetura
Quando os engenheiros perguntam se umferramenta de IA para UML pode criar diagramas, eles frequentemente esperam renderização visual de pixels. Na prática, a IA generativa é excelente em traduzir declarações de problemas complexas em padrõesDiagrama como Código (DaC) linguagens específicas de domínio (DSLs).
| Abordagem | Formato de Saída | Editabilidade | Controle de Versão |
|---|---|---|---|
| IA Raster/Pixel | PNG, JPG | Impossível (requer redesenho) | Não |
| IA Diagrama como Código | PlantUML, Mermaid, Graphviz | Edição de texto instantânea | Amigável ao Git (texto puro) |
Ao gerar código em texto puro em vez de imagens estáticas planas, a IA permite que os desenvolvedores controlem a versão de seu design de software em repositórios Git, executem diffs e realizem microedições instantâneas.
2. Texto para Diagrama: por que IA + Diagrama como Código (DaC) é a combinação vencedora
2.1 Os limites das imagens geradas por IA versus código vetorial
Modelos de imagem genéricos (como DALL-E ou Midjourney) falham consistentemente na criação de diagramas porque não entendem lógica, conexões ou semânticas de modelagem de software. Eles produzem formas desalinhadas, texto ilegível e artefatos de pixels não editáveis. Usar umferramenta de IA para PlantUML garante que seus componentes de sistema, cardinalidade e fluxos de interação permaneçam matematica e sintaticamente precisos.
2.2 PlantUML & Mermaid: as linguagens que a IA fala melhor
Os Grandes Modelos de Linguagem (LLMs) são treinados extensivamente em repositórios de código de código aberto. Como a sintaxe do PlantUML e do Mermaid é ubíqua em plataformas como GitHub e GitLab, a IA lida melhor com sua estrutura sintática do que quase qualquer outra linguagem de representação visual.
3. Do Prompt ao Modelo: Geração Instantânea de UML via IA Conversacional
3.1 Ideação e Refinamento Iterativo: Usando o Chatbot de Diagramação com IA da Visual Paradigm
Em vez de lutar com a engenharia de prompts em interfaces de chat genéricas, ferramentas especializadas otimizam a criação de modelos. O Chatbot de Diagramação com IA da Visual Paradigm permite que as equipes convertam requisitos brutos de negócios diretamente em diagramas precisos de sequência, classe ou implantação por meio de conversa natural direta.
3.2 Expansão em Profundidade: Geração de Subdiagramas
Um ponto de atrito comum na modelagem arquitetural é a expansão de detalhes. A IA conversacional permite que os desenvolvedores selecionem blocos de subsistemas de alto nível e solicitem diagramas de sequência detalhados de nível inferior sem perder o contexto ou começar do zero.
4. Ajuste de Precisão: Transferência para Edição em Nível de Código

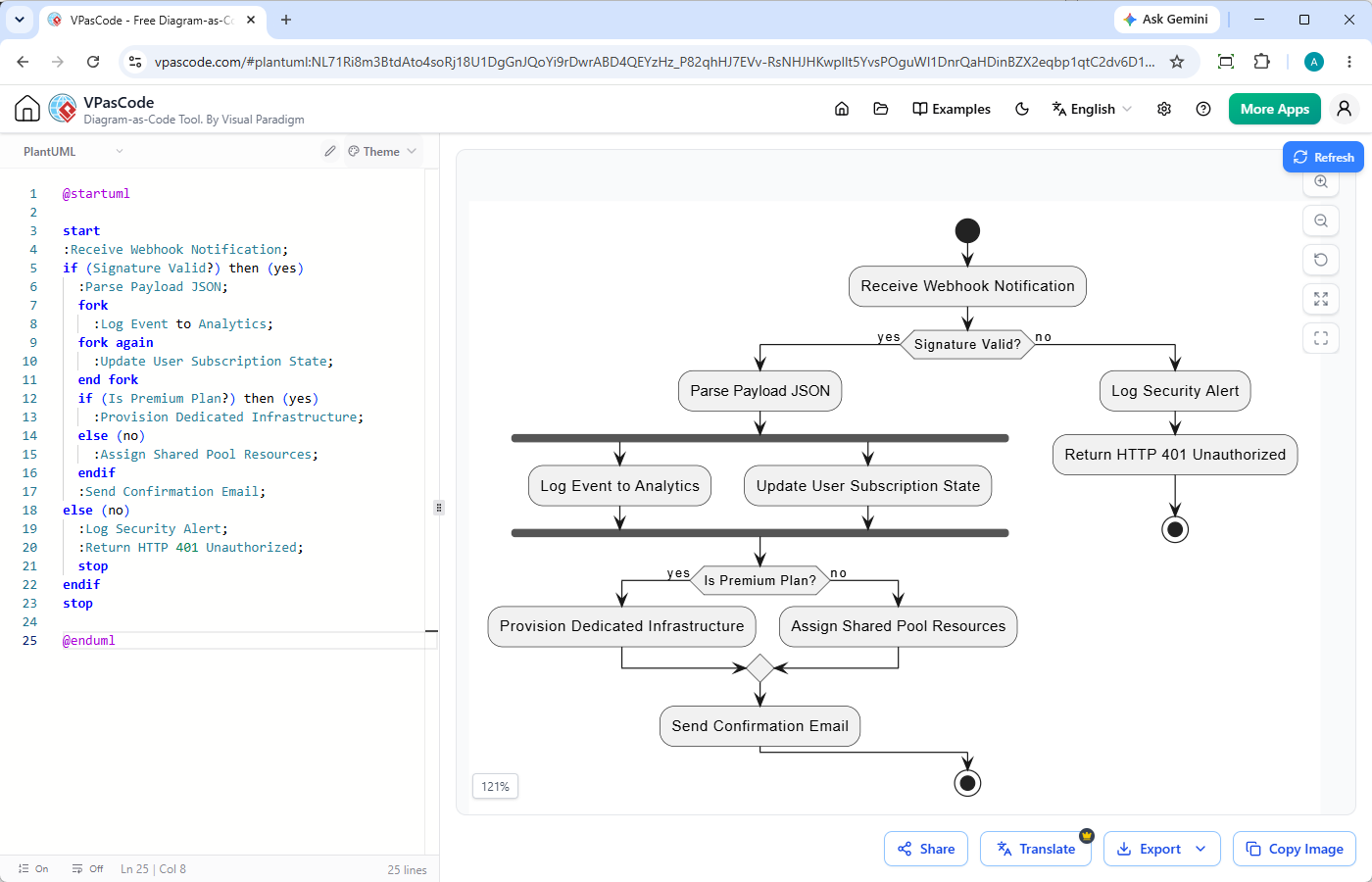

4.1 A Ponte VPasCode: Indo do Chatbot para a Edição de Código em Tempo Real
A geração de alto nível é perfeita para rascunhos iniciais, mas os fluxos de trabalho dos desenvolvedores exigem microajustes. APonte VPasCodeconecta as saídas de chat visual diretamente a umeditor PlantUML.
Com detecção automática de formato, colar um script bruto no VPasCode renderiza instantaneamente a visualização visual correspondente sem seleção manual de linguagem.
4.2 Eliminando o Atrito Sintático com Diagnósticos de IA com um Clique
Os LLMs ocasionalmente geram erros de sintaxe devido a discrepâncias de versão ou tags de sintaxe desatualizadas. Quando um script falha, o VPasCode fornece um integrado“Corrigir por IA”motor:
- Diagnósticos Automáticos:Detecta tags quebradas ou conectores de sequência ausentes instantaneamente.
- Diferenças de Código Transparentes:Exibe comparações lado a lado mostrando exatamente o que mudou e por quê, ensinando aos desenvolvedores uma sintaxe melhor ao longo do tempo.
5. Escalonando o Valor Arquitetural em Toda a Equipe
5.1 Tradução Nativa com IA para Equipes de Desenvolvimento Globais
Equipes globais frequentemente enfrentam barreiras de comunicação ao revisar especificações de sistemas. O VPasCode inclui tradução nativa com IA diretamente dentro do editor de código, permitindo que os engenheiros convertam rótulos, notas de componentes e faixas de nado para idiomas locais em um clique, sem quebrar a lógica do código.
5.2 Do Diagrama à Documentação: Integração com OpenDocs
Os diagramas não devem viver isolados. Uma vez renderizados no VPasCode, os diagramas podem ser enviados diretamente paraVisual Paradigm OpenDocs, incorporando visuais de arquitetura em tempo real em especificações de software abrangentes, documentação de API e manuais de engenharia.
6. Escolhendo a Ferramenta Certa para o Seu Fluxo de Trabalho
Escolher entre IA conversacional e edição direta de código depende da sua tarefa alvo:
- Use o Chatbot de Diagramação com IA quando: Você está começando do zero, fazendo brainstorming de arquiteturas de sistema ou decompondo escopos de alto nível.
- Use o Editor VPasCode quando: Você precisa de um editor dedicado e em tempo real editor PlantUML ou editor Mermaid para ajustar detalhes de layout, corrigir erros de sintaxe, exportar arquivos SVG/PNG ou vincular modelos diretamente à documentação técnica.
7. A Conclusão: Automatize Sua Arquitetura de Sistema Hoje
A IA pode gerar diagramas UML de forma confiável quando combinada com saídas de texto estruturado como PlantUML e Mermaid. Ao combinar a ideação em linguagem natural com ambientes de edição precisos em nível de código, as equipes técnicas eliminam o trabalho manual de layout visual, mantendo um controle de versão rigoroso.
Experimente a edição de diagramas rápida e em tempo real, sem nenhuma configuração—experimente Visual Paradigm VPasCode hoje.
