是的，AI 可以创建 UML 图，但并非直接绘制像素。现代 AI UML 工具会生成结构化文本格式——例如 PlantUML 和 Mermaid 代码——这些代码可即时渲染为可编辑的、基于矢量的架构图。
对于软件架构师和开发人员而言，依赖 ChatGPT 或 Claude 等标准 AI 工具往往会引入细微的语法错误或渲染问题。本指南将介绍文本到图表引擎的工作原理、如何修复损坏的 AI 输出，以及像Visual Paradigm VPasCode如何简化从初始提示到完整工程文档的整个工作流程。
1. 简短回答：AI 实际上如何“绘制”架构
当工程师询问是否有一个AI UML 工具可以构建图表时，他们往往期待视觉像素渲染。实际上，生成式 AI 擅长将复杂的问题描述转换为标准的图表即代码（DaC）领域特定语言（DSL）。
| 方法 | 输出格式 | 可编辑性 | 版本控制 |
|---|---|---|---|
| 光栅/像素 AI | PNG、JPG | 不可能（需要重绘） | 否 |
| 图表即代码 AI | PlantUML、Mermaid、Graphviz | 即时文本编辑 | 兼容 Git（纯文本） |
通过输出纯文本代码而非扁平静态图像，AI 使开发人员能够在 Git 仓库中对其软件设计进行版本控制、运行差异比较，并执行即时微调。
2. 文本到图表：为什么 AI + 图表即代码（DaC）是最佳组合
2.1 AI 生成图像的局限性 vs. 矢量代码
通用图像模型（如 DALL-E 或 Midjourney）在图表绘制方面始终表现不佳，因为它们不理解逻辑、连接或软件建模语义。它们会生成形状错位、文字难以辨认以及无法编辑的像素伪影。使用一个AI PlantUML 工具可确保您的系统组件、基数和交互流程在数学和语法上保持精确。
2.2 PlantUML 与 Mermaid：AI 最擅长的语言
大型语言模型（LLM）在开源代码库上进行了广泛训练。由于 PlantUML 和 Mermaid 语法在 GitHub 和 GitLab 等平台上无处不在，AI 对其语法结构的处理能力优于几乎所有其他可视化表示语言。
3. 从提示到模型：通过对话式 AI 即时生成 UML
3.1 构思与迭代优化：使用 Visual Paradigm 的 AI 绘图聊天机器人
无需在通用聊天界面中费力进行提示工程，专用工具可简化模型创建过程。Visual Paradigm 的 AI 绘图聊天机器人使团队能够通过直接的自然对话，将原始业务需求直接转换为准确的序列图、类图或部署图。
3.2 深入扩展：生成子图
架构建模中常见的痛点是细节扩展。对话式 AI 允许开发人员选择高层子系统模块，并请求详细的底层序列图，而不会丢失上下文或从头开始。
4. 精确调优：移交至代码级编辑
4.1 VPasCode 桥接：从聊天机器人过渡到实时代码编辑

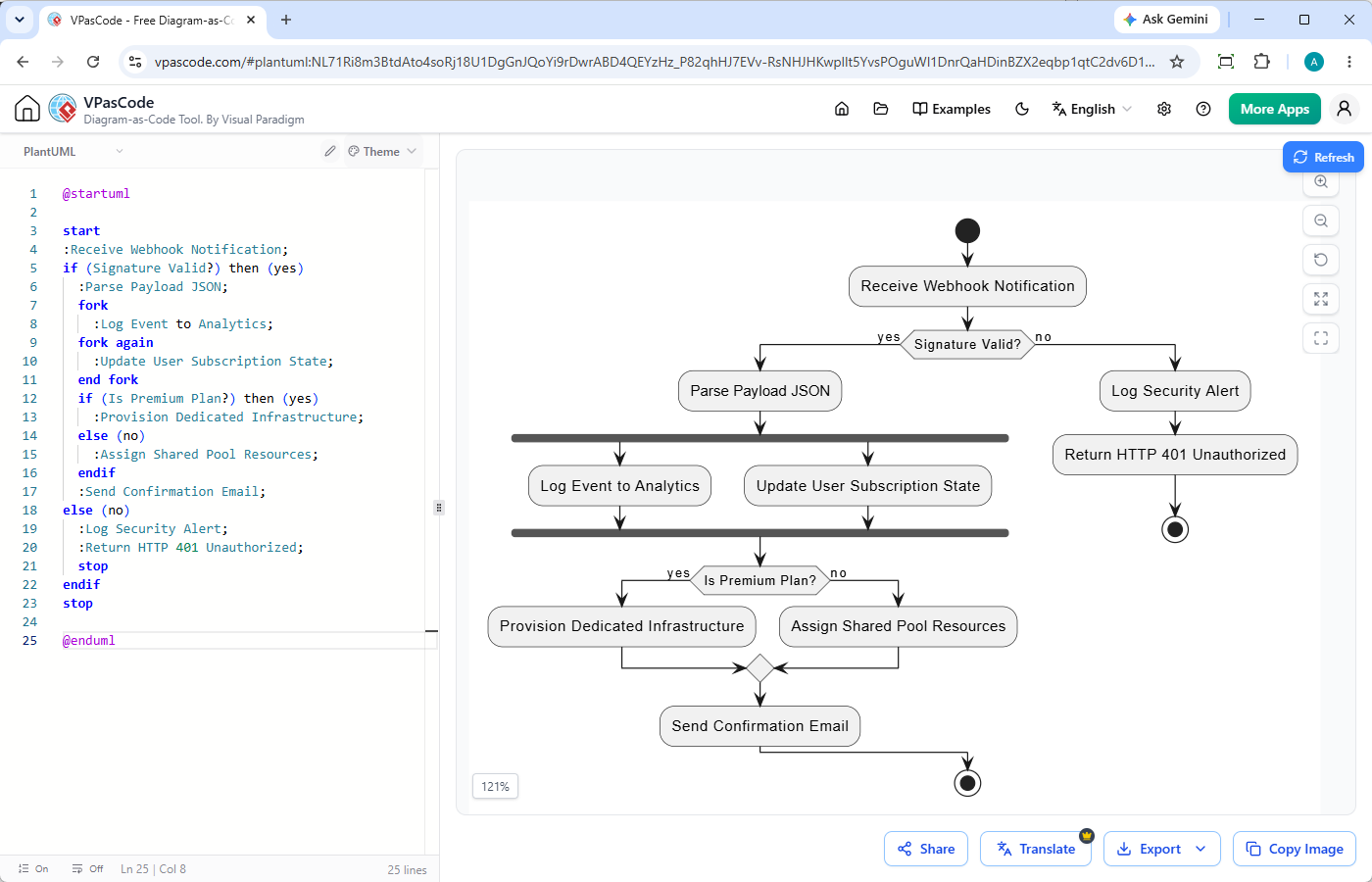

高层级生成非常适合初始草稿，但开发人员的工作流程需要微调。VPasCode 桥接将视觉聊天输出直接连接到实时的、基于浏览器的PlantUML 编辑器.
通过自动格式检测，将原始脚本粘贴到 VPasCode 中即可立即渲染相应的视觉视图，无需手动选择语言。
4.2 通过一键式 AI 诊断消除语法摩擦
由于版本差异或过时的语法标签，LLM 偶尔会生成语法错误。当脚本出错时，VPasCode 提供了一个集成的“AI 修复”引擎：
- 自动诊断：即时检测损坏的标签或缺失的序列连接器。
- 透明的代码差异：显示并排比较，精确展示更改内容及其原因，从而帮助开发人员随时间推移掌握更优的语法。
5. 在团队范围内扩展架构价值
5.1 面向全球开发团队的本地化 AI 翻译
全球团队在审查系统规范时经常面临沟通障碍。VPasCode 在代码编辑器内部集成了原生 AI 翻译功能，使工程师能够一键将标签、组件注释和泳道转换为本地语言，同时不破坏代码逻辑。
5.2 从图表到文档：与 OpenDocs 集成
图表不应孤立存在。一旦在 VPasCode 中渲染完成，图表可直接发送至Visual Paradigm OpenDocs将实时架构可视化嵌入到全面的软件规范、API 文档和工程手册中。
6. 为您的工作流程选择合适的工具
在对话式人工智能与直接代码编辑之间进行选择，取决于您的目标任务：
- 在以下情况下使用 AI 绘图聊天机器人：您从零开始、进行系统架构头脑风暴，或分解高层级范围时。
- 在以下情况下使用 VPasCode 编辑器：您需要一个专用的、实时的PlantUML 编辑器或 Mermaid 编辑器，以微调布局细节、修复语法错误、导出 SVG/PNG 文件，或将模型直接链接到技术文档。
7. 核心要点：今天就开始自动化您的系统架构
当与 PlantUML 和 Mermaid 等结构化文本输出相结合时，人工智能可以可靠地生成 UML 图。通过将自然语言构思与精确的代码级编辑环境相结合，技术团队可以消除手动视觉布局工作，同时保持严格的版本控制。
体验零设置、快速实时的图表编辑——请尝试Visual Paradigm VPasCode。
