是的，AI 可以建立 UML 圖，但並非直接繪製像素。現代 AI UML 工具會產生結構化的文字格式——例如 PlantUML 和 Mermaid 程式碼——這些格式能立即渲染為可編輯、基於向量的架構圖。
對於軟體架構師和開發人員而言，依賴 ChatGPT 或 Claude 等標準 AI 工具，往往會引入細微的語法錯誤或渲染問題。本指南將介紹文字轉圖形引擎如何運作、如何修復損壞的 AI 輸出，以及像Visual Paradigm VPasCode如何簡化從初始提示到完整工程文件的全流程。
1. 簡短答案：AI 實際上如何「繪製」架構
當工程師詢問是否有一個AI UML 工具能建立圖形時，他們往往預期的是視覺化的像素渲染。實際上，生成式 AI 擅長將複雜的問題描述轉換為標準的圖形即程式碼（DaC）領域特定語言（DSL）。
| 方法 | 輸出格式 | 可編輯性 | 版本控制 |
|---|---|---|---|
| 柵格/像素 AI | PNG、JPG | 不可能（需重新繪製） | 否 |
| 圖形即程式碼 AI | PlantUML、Mermaid、Graphviz | 即時文字編輯 | 友善 Git（純文字） |
透過輸出純文字程式碼而非平面靜態影像，AI 使開發人員能夠在 Git 儲存庫中對其軟體設計進行版本控制、執行差異比對，並進行即時微調。
2. 文字轉圖形：為何 AI + 圖形即程式碼（DaC）是最佳組合
2.1 AI 生成影像與向量程式碼的局限
通用影像模型（如 DALL-E 或 Midjourney）在圖形繪製上屢屢失敗，因為它們無法理解邏輯、連接或軟體建模語義。它們會產生對齊錯誤的形狀、無法辨識的文字以及無法編輯的像素雜訊。使用一個AI PlantUML 工具可確保您的系統元件、基數與互動流程在數學與語法上保持精確。
2.2 PlantUML 與 Mermaid：AI 最擅長的語言
大型語言模型（LLM）在開源程式碼儲存庫上接受了廣泛的訓練。由於 PlantUML 和 Mermaid 語法在 GitHub 和 GitLab 等平台上無處不在，AI 處理其語法結構的能力優於幾乎任何其他視覺表示語言。
3. 從提示到模型：透過對話式 AI 即時生成 UML
3.1 構思與迭代優化：使用 Visual Paradigm 的 AI 圖表繪製聊天機器人
無需與通用聊天介面中的提示工程搏鬥，專業工具能簡化模型建立流程。Visual Paradigm 的 AI 圖表繪製聊天機器人讓團隊能透過直接的自然對話，將原始業務需求直接轉換為準確的序列圖、類別圖或部署圖。
3.2 深入擴展：生成子圖表
架構建模中常見的痛點在於細節擴展。對話式 AI 允許開發人員選取高階子系統區塊，並請求詳細的低階序列圖，同時不遺失上下文或從頭開始。
4. 精細調整：移交至程式碼層級編輯

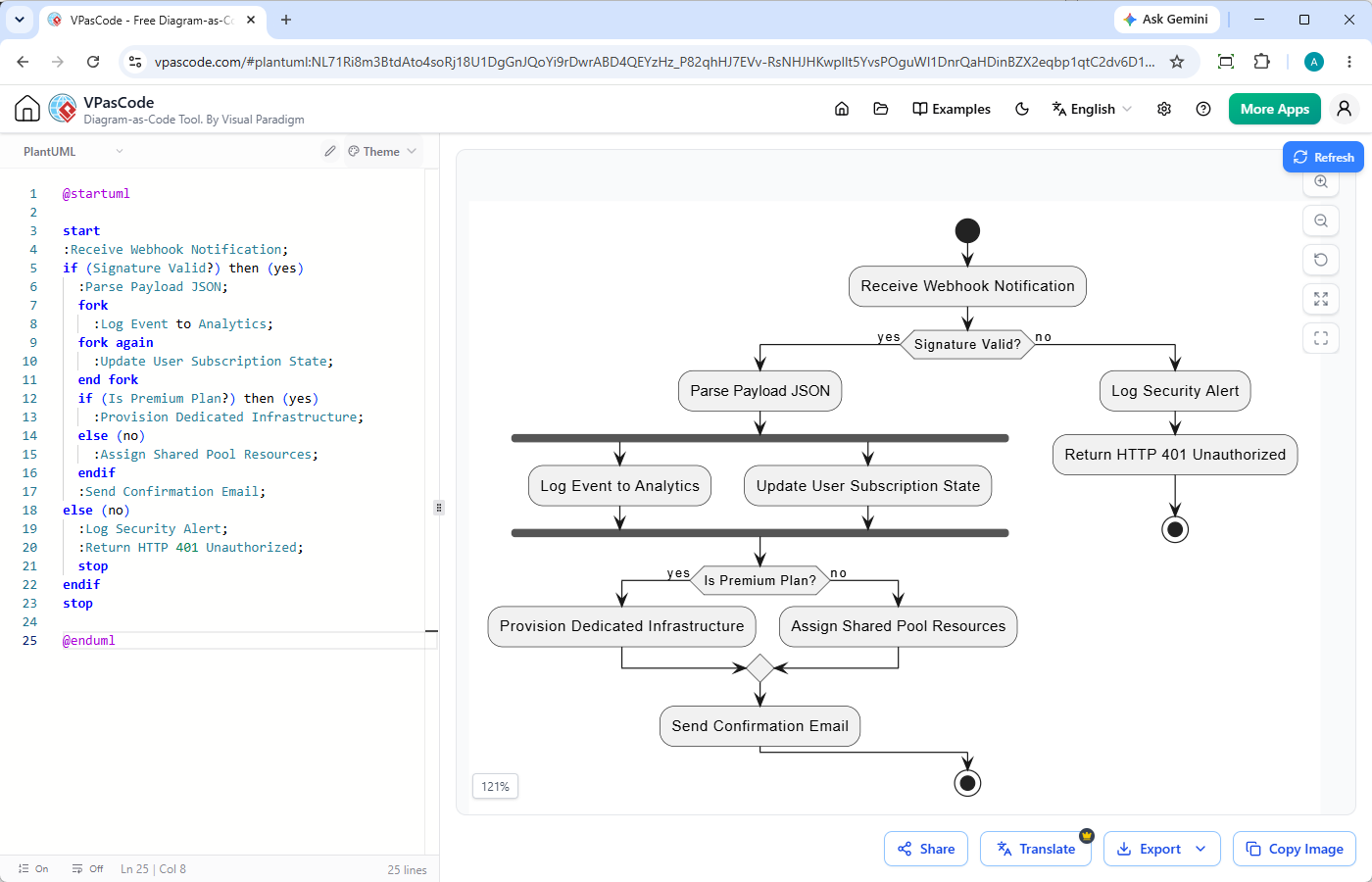

4.1 VPasCode 橋接：從聊天機器人轉向即時程式碼編輯
高階生成非常適合初始草稿，但開發人員的工作流程需要微調。VPasCode 橋接VPasCode 橋接將視覺聊天輸出直接連接到即時、基於瀏覽器的PlantUML 編輯器.
透過自動格式偵測，將原始腳本貼上至 VPasCode 即可立即呈現對應的視覺視圖，無需手動選擇語言。
4.2 透過一鍵式 AI 診斷消除語法摩擦
大型語言模型（LLM）偶爾會因版本差異或過時的語法標籤而產生語法錯誤。當腳本出錯時，VPasCode 提供整合式「AI 修復」引擎：
- 自動診斷：即時偵測損毀的標籤或遺失的序列連接器。
- 透明程式碼差異：顯示並排比較，精確展示變更內容及其原因，隨著時間推移教導開發人員更佳的語法。
5. 將架構價值擴展至整個團隊
5.1 全球開發團隊的原生 AI 翻譯
全球團隊在審查系統規格時經常面臨溝通障礙。VPasCode 在程式碼編輯器內直接內建原生 AI 翻譯功能，讓工程師能一鍵將標籤、元件註解和泳道轉換為當地語言，同時不破壞程式碼邏輯。
5.2 從圖表到文件：整合至 OpenDocs
圖表不應該孤立存在。一旦在 VPasCode 中渲染完成，圖表可直接傳送至Visual Paradigm OpenDocs將即時架構視覺化內容嵌入全面的軟體規格、API 文件及工程手冊中。
6. 為您的工作流程選擇合適的工具
在對話式 AI 與直接程式碼編輯之間取捨，取決於您的目標任務：
- 當您符合以下情況時，請使用 AI 繪圖聊天機器人：您正從零開始、進行系統架構的腦力激盪，或拆解高階範圍。
- 當您符合以下情況時，請使用 VPasCode 編輯器：您需要專用的即時PlantUML 編輯器或 Mermaid 編輯器，以微調版面細節、修正語法錯誤、匯出 SVG/PNG 檔案，或將模型直接連結至技術文件。
7. 結論：今天就自動化您的系統架構
當搭配 PlantUML 與 Mermaid 等結構化文字輸出時，AI 能可靠地產生 UML 圖表。透過將自然語言構想與精確的程式碼層級編輯環境相結合，技術團隊可消除手動視覺版面設計工作，同時維持嚴格的版本控制。
體驗零設定的快速即時圖表編輯——請嘗試Visual Paradigm VPasCode。
