Ya, AI dapat membuat diagram UML, tetapi tidak dengan menggambar piksel secara langsung. Alat UML AI modern menghasilkan format teks terstruktur—seperti kode PlantUML dan Mermaid—yang langsung dirender menjadi diagram arsitektur berbasis vektor yang dapat diedit.
Bagi arsitek perangkat lunak dan pengembang, mengandalkan alat AI standar seperti ChatGPT atau Claude sering kali memperkenalkan bug sintaks yang halus atau kesalahan rendering. Panduan ini mencakup cara kerja mesin teks-ke-diagram, cara memperbaiki output AI yang rusak, dan bagaimana platform khusus sepertiVisual Paradigm VPasCodemerampingkan seluruh alur kerja mulai dari prompt awal hingga dokumentasi teknik lengkap.
1. Jawaban Singkat: Bagaimana AI Sebenarnya “Menggambar” Arsitektur
Ketika para insinyur bertanya apakah sebuahalat UML AIdapat membangun diagram, mereka sering mengharapkan rendering piksel visual. Dalam praktiknya, AI Generatif unggul dalam menerjemahkan pernyataan masalah yang kompleks ke dalam standarDiagram-sebagai-Kode (DaC)bahasa khusus domain (DSL).
| Pendekatan | Format Output | Dapat Diedit | Kontrol Versi |
|---|---|---|---|
| AI Raster/Piksel | PNG, JPG | Tidak Mungkin (Memerlukan penggambaran ulang) | Tidak |
| AI Diagram-sebagai-Kode | PlantUML, Mermaid, Graphviz | Pengeditan teks instan | Ramah Git (Teks Biasa) |
Dengan menghasilkan kode teks biasa daripada gambar statis datar, AI memungkinkan pengembang melakukan kontrol versi desain perangkat lunak mereka di repositori Git, menjalankan perbandingan (diff), dan melakukan mikro-pengeditan instan.
2. Teks-ke-Diagram: Mengapa AI + Diagram-sebagai-Kode (DaC) adalah Kombinasi yang Menang
2.1 Batasan Gambar yang Dihasilkan AI vs. Kode Vektor
Model gambar generik (seperti DALL-E atau Midjourney) secara konsisten gagal dalam pembuatan diagram karena mereka tidak memahami logika, koneksi, atau semantik pemodelan perangkat lunak. Mereka menghasilkan bentuk yang tidak sejajar, teks yang tidak terbaca, dan artefak piksel yang tidak dapat diedit. Menggunakan sebuahalat PlantUML AImemastikan bahwa komponen sistem, kardinalitas, dan alur interaksi Anda tetap presisi secara matematis dan sintaksis.
2.2 PlantUML & Mermaid: Bahasa yang Paling Diucapkan dengan Baik oleh AI
Model Bahasa Besar (LLM) dilatih secara ekstensif pada repositori kode sumber terbuka. Karena sintaks PlantUML dan Mermaid sangat umum di platform seperti GitHub dan GitLab, AI menangani struktur sintaksnya lebih baik daripada hampir semua bahasa representasi visual lainnya.
3. Dari Prompt ke Model: Generasi UML Instan melalui AI Konversasional
3.1 Ideasi & Penyempurnaan Iteratif: Menggunakan Chatbot Diagramming AI Visual Paradigm
Alih-alih bergelut dengan rekayasa prompt di antarmuka obrolan umum, alat khusus menyederhanakan pembuatan model. Chatbot Diagramming AI Visual Paradigm memungkinkan tim mengubah persyaratan bisnis mentah secara langsung menjadi diagram urutan, kelas, atau penempatan yang akurat melalui percakapan alami langsung.
3.2 Ekspansi Mendalam: Menghasilkan Sub-Diagram
Titik gesekan umum dalam pemodelan arsitektur adalah ekspansi detail. AI Konversasional memungkinkan pengembang memilih blok subsistem tingkat tinggi dan meminta diagram urutan tingkat rendah yang detail tanpa kehilangan konteks atau memulai dari awal.
4. Penalaan Presisi: Serah Terima ke Pengeditan Tingkat Kode
4.1 Jembatan VPasCode: Beralih dari Chatbot ke Pengeditan Kode Langsung

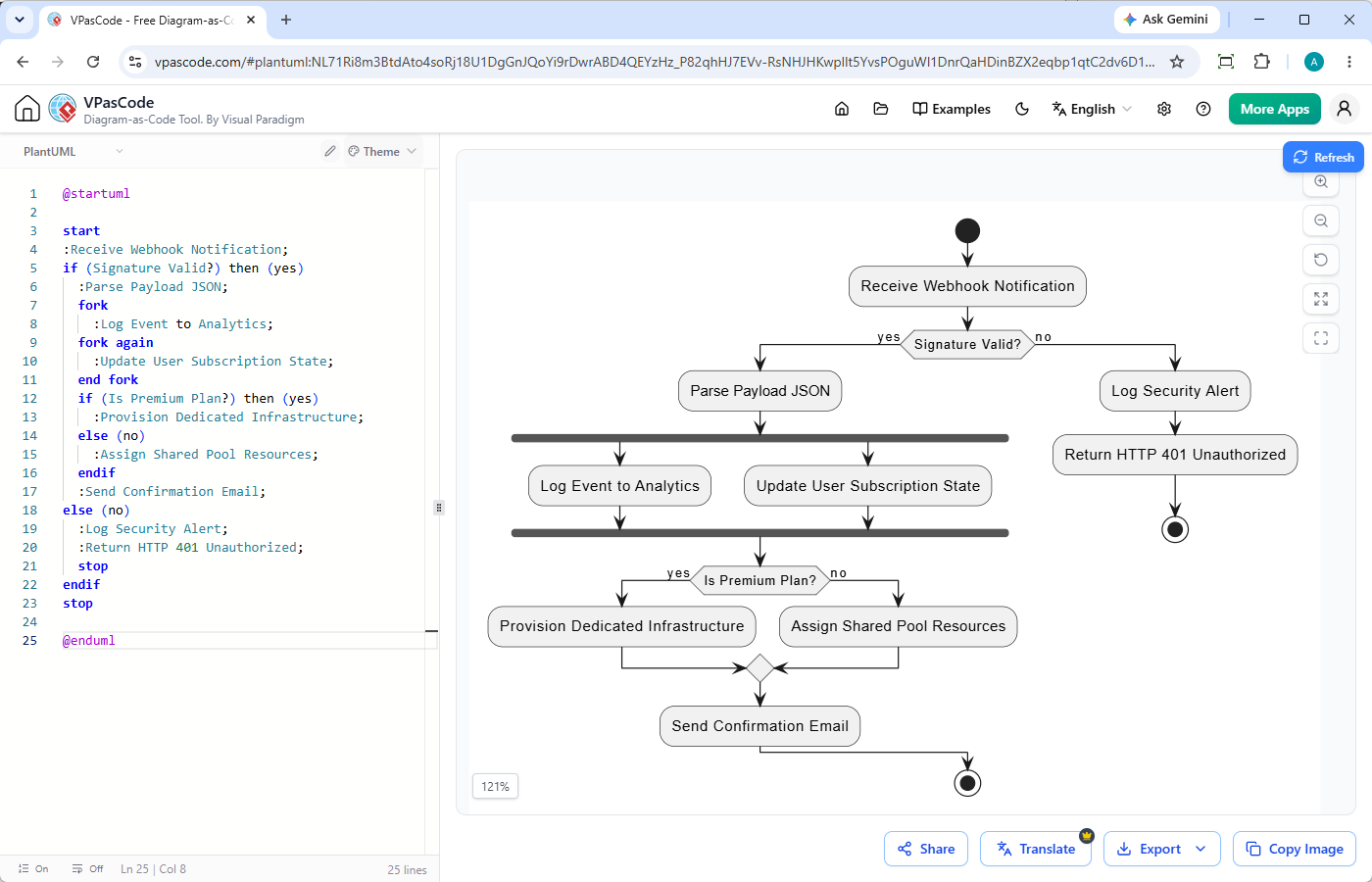

Generasi tingkat tinggi sangat cocok untuk draf awal, tetapi alur kerja pengembang memerlukan penyesuaian mikro. TheJembatan VPasCodemenghubungkan output obrolan visual langsung ke editor berbasis browser secara real-time,editor PlantUML.
Dengan deteksi format otomatis, menempelkan skrip mentah ke VPasCode secara instan merender tampilan visual yang sesuai tanpa pemilihan bahasa manual.
4.2 Menghilangkan Gesekan Sintaks dengan Diagnostik AI Satu Klik
LLM sesekali menghasilkan kesalahan sintaks karena perbedaan versi atau tag sintaks yang usang. Ketika skrip rusak, VPasCode menyediakan terintegrasi“Perbaiki oleh AI”mesin:
- Diagnostik Otomatis:Mendeteksi tag yang rusak atau penghubung urutan yang hilang secara instan.
- Perbedaan Kode yang Transparan:Menampilkan perbandingan berdampingan yang menunjukkan secara tepat apa yang berubah dan mengapa, mengajarkan pengembang sintaks yang lebih baik seiring waktu.
5. Skala Nilai Arsitektur di Seluruh Tim
5.1 Terjemahan AI Asli untuk Tim Pengembang Global
Tim global sering menghadapi hambatan komunikasi saat meninjau spesifikasi sistem. VPasCode menyertakan terjemahan AI asli langsung di dalam editor kode, memungkinkan insinyur mengonversi label, catatan komponen, dan swimlane ke bahasa lokal dalam satu klik tanpa merusak logika kode.
5.2 Dari Diagram ke Dokumentasi: Terintegrasi dengan OpenDocs
Diagram tidak boleh hidup terisolasi. Setelah dirender di VPasCode, diagram dapat dikirim langsung keVisual Paradigm OpenDocs, menanamkan visual arsitektur real-time ke dalam spesifikasi perangkat lunak komprehensif, dokumentasi API, dan buku panduan teknik.
6. Memilih Alat yang Tepat untuk Alur Kerja Anda
Memilih antara AI percakapan dan pengeditan kode langsung bergantung pada tugas target Anda:
- Gunakan Chatbot Diagramming AI ketika:Anda memulai dari nol, melakukan brainstorming arsitektur sistem, atau menguraikan cakupan tingkat tinggi.
- Gunakan Editor VPasCode ketika:Anda memerlukan editor yang didedikasikan dan real-time,editor PlantUMLatau editor Mermaid untuk menyesuaikan detail tata letak, memperbaiki kesalahan sintaks, mengekspor file SVG/PNG, atau menghubungkan model langsung ke dokumentasi teknis.
7. Kesimpulan: Otomatisasi Arsitektur Sistem Anda Hari Ini
AI dapat secara andal menghasilkan diagram UML ketika dipasangkan dengan output teks terstruktur seperti PlantUML dan Mermaid. Dengan menggabungkan ideasi bahasa alami dengan lingkungan pengeditan tingkat kode yang presisi, tim teknis menghilangkan pekerjaan tata letak visual manual sambil mempertahankan kontrol versi yang ketat.
Rasakan pengeditan diagram cepat dan real-time tanpa pengaturan apa pun—coba Visual Paradigm VPasCodehari ini.
